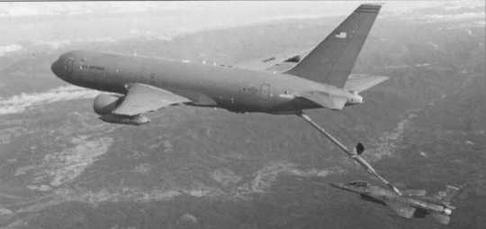

24 января новый самолет-заправщик КС-46А Pegasus, разрабатываемый концерном Boeing для Воздушных Сил США, впервые произвел дозаправку в воздухе другого самолета — истребителя F-16C. После взлета с аэродрома в Сиэтле заправщик прошел серию контрольных точек, затем на высоте 6100 м состыковался с F-16 и передал 830 л топлива. Запланированы аналогичные тесты КС-46А с штурмовиком А-10 и тяжелым "транспортником" С-17. Затем "Пегас" испытают на прием топлива от другого танкера КС-10. Кроме проверки работы штанги дозаправки, будет испытана и система "шланг-конус" с привлечением морских самолетов F/A-18 и AV-8B. Новый заправщик создан на базе грузовой версии пассажирского лайнера Boeing 767. "Пегас" способен перевозить 92 т топлива и совершать полеты на расстояние до 12200 км. К августу 2017 г. запланирована постройка 18 таких самолетов, а в общей сложности USAF намерены приобрести 179 новых заправщиков, чтобы заменить ими устаревшие КС-135.
9 февраля в Москве состоялся форум развития инфраструктуры гражданской авиации. Как передает агентство "Интерфакс", на нем зам. директора аэропорта "Домодедово" Денис Нуждин заявил, что совокупные финансовые потери аэропортов РФ от закрытия авиасообщения с Украиной, Египтом и ограничения полетов в Турцию составили более 6 млрд. руб. (свыше 75 млн. USD). В том числе более 3 млрд. руб. принесло закрытие чартерных рейсов в Турцию, 2,3 млрд. руб. — запрет полетов в Египет и 690 млн. руб. — закрытие авиасообщения с Украиной.
В редакцию обратился наш читатель и автор из Москвы Константин Кузнецов, которого обеспокоила судьба знаменитого авиационного музея в Монино. "В опасности уникальная коллекция авиационной техники, расположенная в Монино. Ранее музей в Монино принадлежал Военно-воздушной академии. Теперь академию перевели в Воронеж, и музей остался бесхозным. Вроде его (вернее землю, занимаемую музеем) под свое крыло взяло МЧС. Но на этом злоключения не закончились. Появилась информация, что экспонаты хотят перевезти в парк "Патриот", в Кубинке. Это огромный выставочный комплекс, в котором каждому роду войск (в том числе ВВС) выделены большие площади. Вот туда и хотят перевезти экспонаты из Монино. Причем, официальной бумаги о переезде пока никто не видел. А что значит перевезти? Некоторые экспонаты прилетели в Монино своим ходом. Понятно, что сейчас они сами перелететь в Кубинку не могут. Значит, нужно везти по земле. А у дорог — ограниченные габариты. Возможно, что за 3 дня до переезда появятся люди с нужной бумагой и автогеном, и начнется переезд... В результате мелкие экспонаты разворуют, а крупные в виде хлама — привезут. Только в парке "Патриот" их невозможно будет собрать. Они там полежат некоторое время, а потом их сдадут в утиль. Вот такие невеселые дела. Общественность пытается бить во все колокола, но мне кажется, все это — пустое. Решение принято на самом верху, и его вряд ли отменят".
Александр Чечин/ Харьков
Легенда о "Геркулесе" (военно-транспортный самолет С-130 Hercules)
Американский самолет С-130 "Геркулес" — настоящая легенда мировой авиации. Созданный в середине прошлого века, он до сегодняшнего дня выпускается серийно и эксплуатируется в почти 70-ти странах мира. Во многих армиях он является основным военно-транспортным самолетом. Число его модификаций просто зашкаливает — более семи десятков, а объем производства уже давно превысил 2300 единиц. За шесть десятилетий эксплуатации С-130 заработал множество прозвищ, и все они исключительно положительные. Например, уменьшительно-нежное "Херк" (Herk) или уважительное "Толстый Альберт" (Fat Albert). Технический состав наградил его суровым и мужским "Мистер надежный" (Mr Dependable), а в боевой обстановке Вьетнама он заработал простое солдатское — "Эвакуатор задниц" (Ass hauler). История "Геркулеса" настолько необъятна, что изложить ее в ограниченных объемах это задача, которая не имеет решения, и, скорее всего, ее продолжение будут писать еще наши дети и внуки.
Предпосылки к созданию
После окончания Второй мировой войны основу парка военно-транспортной авиации США составляли самолеты Curtiss-Wright С-46 Commando, Douglas С-47 Skytrain и С-54 Skymaster. Созданные на базе пассажирских машин еще во второй половине 1930-х годов, они не могли перевозить крупногабаритные грузы и самоходную боевую технику. Единственным специально разработанным военнотранспортным самолетом, подходившим для доставки техники, был двухбалочный Fairchild С-82 Packet, полезная нагрузка которого доходила до 8000 кг. Главным преимуществом этой машины считался большой грузовой люк в хвостовой части фюзеляжа, пожалуй, это первый самолет в мире с таким люком, который облегчал операции погрузки-выгрузки и обеспечивал сброс грузов с парашютом. В июне 1948 г. положение начало меняться в лучшую сторону. Была организована Военная авиатранспортная служба (Military Air Transport Service — MATS), на которую возлагались следующие задачи: глобальные воздушные перевозки для обеспечения действий стратегической авиации США, перевозки в интересах командования тактической авиации, обеспечение действий частей армии и морской пехоты за пределами США, материально-техническое обеспечение Вооруженных сил. На самолетостроительные фирмы поступили заказы на новую технику и на модернизацию старой. Фирма Boeing запустила в серию большой транспортный самолет С-97 Stratofreighter, Fairchild начала модернизацию своего С-82, а Douglas представила стратегический транспортный самолет С-124 Globemaster II с нагрузкой более 30 т. В 1949 г. в небо поднялся опытный ХС-123, созданный компанией Chase Aircraft под руководством выходца из Украины Михаила Струкова и представлявший собой высокоплан с большим хвостовым грузолюком. В дальнейшем именно такая схема стала классической для транспортных самолетов. Первым случаем массированного применения транспортной авиации после войны стал Берлинский кризис 1948-49 годов. Для снабжения Западного Берлина по воздуху использовалось около 400 гражданских и военных транспортных самолетов. За один день они перевозили до 15000 т грузов. Но слабая пропускная способность аэродромов и отсутствие необходимых механизмов на борту самолетов снижали общую эффективность "воздушного моста". Основную нагрузку по доставке грузов несли С-47 и С-54, однако эпизодически над Берлином появлялись С-82, С-74 и С-97. Они сразу показали, что более современные самолеты с большей полезной нагрузкой позволяют уменьшить количество задействованной в операции авиатехники в несколько раз, сократив ее сроки и снизив затраты.
Опытный самолет YC-130A (сер. № 53-3397) во время одного из первых полетов
Проектирование
Проанализировав создавшуюся ситуацию, зимой 1951 г. Воздушные силы США (USAF) объявили конкурс на создание нового транспортного самолета, в котором приняли участие фирмы Boeing, Douglas, Lockheed и Fairchild. Главным требованием к новому самолету была способность перебросить 13600 кг груза на дальность 3380 км или 17000 кг на 1769 км. В требованиях не забыли и об эксплуатации самолета с грунта, а также герметичной грузовой кабине, оборудованной погрузочно-разгрузочными механизмами и большим люком. Причем, для самоходной техники следовало обеспечить возможность заезжать в самолет самостоятельно, а высота пола грузовой кабины не должна была превышать уровень кузова обычного грузовика. Сокращение взлетной дистанции планировалось достичь за счет стартовых пороховых ускорителей, а в сокращении посадочной дистанции полагались на механизацию крыла и реверс тяги силовой установки, которая должна была состоять из самых современных на то время турбовинтовых двигателей. Считалось, что только они обеспечат высокую скорость и достаточную дальность полета. На фирме "Локхид" работу над проектом транспортного самолета под рабочим обозначением "Модель 82" возглавили Виллис Хокинс (Willis Moor Hawkins) и Юджин Фрост (Eugene Frost). Когда в 1952 г. эскизное проектирование самолета завершилось, руководство фирмы, известный авиаконструктор Кларенс Джонсон (Clarence "Kelly" Johnson) и другие ведущие специалисты собрались в кабинете вице-президента Хэлла Хайбарда (Hall Hibbard) для обсуждения результатов. Глядя на развешенные плакаты, корифеи фирмы, не причастные к проекту, не могли скрыть своего разочарования. Они привыкли к стремительным формам самолетов от "Локхид" и на сей раз также ожидали увидеть нечто похожее на красавец Constellation. Джонсон начал говорить первым и с ходу указал на громоздкость конструкции "82-й" модели. Хайбард закашлялся и, показывая на рисунок летящего тупоносого "транспортника", прервал маститого конструктора: "Какая прекрасная работа художника, Вы не думаете?" Согласно легенде, Джонсон отказался визировать бумаги, которые направляли военным на согласование, и всю документацию подписал Хайбард. Тем не менее, проект Заказчикам понравился. В армии красота нужна в последнюю очередь, а в первую военным была необходима "рабочая лошадь", и они ее получили. Конкурс выиграла фирма "Локхид", проект которой обладал полным превосходством над конкурентами. Проектировщикам даже удалось превзойти поставленные требования. Так, расчетная крейсерская скорость самолета оказалась на 20% выше, потолок — на 35%, взлетная дистанция меньше на 25%. Снижение веса конструкции ниже требуемого заказчиком дало инженерам запас около 500 кг, который они использовали для усиления некоторых ответственных и нагруженных мест. Вскоре "Локхид" получила заказ на два прототипа для проведения летных и наземных испытаний.

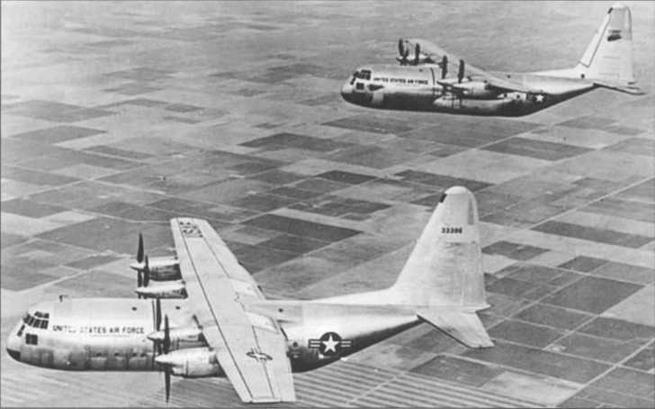

Второй и третий летные экземпляры "Геркулеса" над районом авиабазы Эдвардс
Сборка первых "Геркулесов" на заводе в Мариэтте
Судя по всему, выбор схемы своего "транспортника" конструкторы "Локхид" сделали под влиянием ХС-123. Как и самолет Струкова, "Модель 82" также представляла собой высокоплан с большим хвостовым грузолюком. Кроме прочих преимуществ, такая схема позволяла максимально поднять двигатели над землей, минимизировав вероятность попадания в воздухозаборники и на лопасти воздушных винтов камней, песка и т.п. Крыло самолета при размахе 40,3 м и площади 152 м² имело большое удлинение. При расчетной взлетной массе 59 т, предполагаемая нагрузка на крыло составляла почти 390 кг/м². Цельнометаллический фюзеляж "Модели 82" имел круглое сечение, несколько поджатое снизу для удобства загрузки-выгрузки. Передняя часть была как бы "обрублена", открывая пилотам идеальный обзор вперед-вниз. Кабина экипажа, очень просторная и светлая, сразу понравилась военным. Позади кресел командира и второго летчика располагалось кресло бортинженера, а справа — штурмана. Снизу носовой части кабины находился метеолокатор AN/APS-42. Герметизированная грузовая кабина с габаритами 12,2x3,05x2,7 м имела прямоугольное сечение и была оборудована системой кондиционирования. Пол находился на высоте 1,14мотземли. Расположенный в хвостовой части грузолюк закрывался большой створкой и рампой, которая в открытом положении служила для заезда самоходной техники, включая тягачи с пушками и легкие танки. В кабине находились швартовочные устройства. Посадка десантников и погрузка малогабаритных грузов могла также производиться через небольшую дверь-трап, расположенную на левом борту позади кабины экипажа. В хвостовой части грузовой кабины по обоим бортам имелись еще две дополнительные двери, через которые могли десантироваться парашютисты. Грузы можно было загружать на борт при помощи электрической лебедки, при этом они легко перемещались по четырем рядам стальных роликов в полу грузовой кабины. Максимальная грузоподъемность самолета составляла почти 18 т. Самолет позволял сбросить всю полезную нагрузку одновременно. Однажды, во время испытаний, "одним махом" выбросили груз массой 18932 кг (!), при этом летчики уверенно сохраняли контроль над машиной. На борту могли разместиться 92 полностью снаряженных пехотинца или 64 парашютиста, которым для покидания самолета требовалось 32 с. Санитарный вариант вмещал 74 раненых на носилках и трех медработников. Силовая установка состояла из четырех турбовинтовых двигателей Allison Т56А-1 взлетной мощностью 3750 л.с. с трехлопастными винтами диаметром 4,5 м фирмы Curtiss-Wright. В левом обтекателе основного шасси находилась вспомогательная силовая установка, обеспечивавшая подачу сжатого воздуха для запуска основных ТВД. Она же могла служить для обеспечения самолета электроэнергией и создания давления в гидросистеме. Благодаря этому самолет стал независимым от наземных источников энергии, что особенно важно при базировании на неприспособленных площадках. Конструкция шасси была разработана с учетом требования базирования на грунтовых аэродромах. При высокорасположенном крыле уборка основных опор шасси в мотогондолы привела бы к созданию слишком громоздкой и тяжелой конструкции. Поэтому эти опоры установили снизу, по бортам фюзеляжа, а для их уборки предусмотрели специальные обтекатели. С каждого борта были установлены тандемно две одноколесные стойки, что позволило сделать обтекатели с возможно меньшим миделем. Однако в результате колея шасси получилась небольшой — 4,35 м, что составляет всего 12% размаха крыла. Тем не менее, такая величина оказалась достаточной для удовлетворительной устойчивости самолета во время движения по земле. При рулении по песчаному грунту колеса шасси могли без ущерба для управляемости зарываться на 15 см. Авторский коллектив присвоил своему детищу имя античного героя "Геркулес".
Передняя дверь-трап

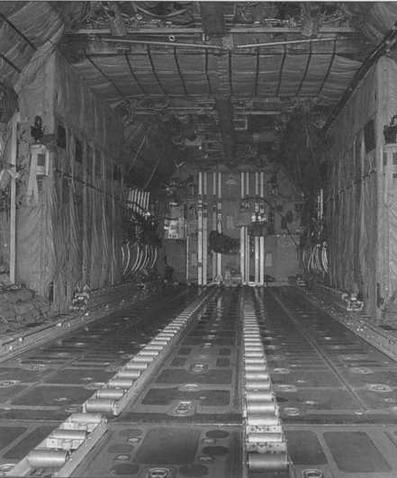

Грузовая кабина
Загрузка в "Геркулес" 155-мм орудия
Летные испытания
В июне 1951 г. USAF заказали два опытных образца, получивших обозначение YC-130A, и 7 самолетов опытной серии. В следующем году "Локхид" получила дополнительный заказ еще на 20 машин. В 1953 г. компания представила полномасштабный деревянный макет "Геркулеса". Уже в августе 1954 г. постройка первого самолета № 53-3396 подходила к концу, но для общего ускорения работ график пересмотрели, и фирма отправила этот экземпляр на наземные испытания. В том же месяце завершили сборку второго прототипа № 53-3397, на который установили предсерийные двигатели YT56-A-1. 23 августа самолет поднялся в воздух с заводского аэродрома в Бербанке. В экипаж входили: командир Стен Белц (Stan Beltz), второй пилот Рой Уаймер (Roy Wimmer), а также инженеры Джек Рил (Jack Real) и Дик Стентон (Dick Stanton). Полет был намечен на 9 ч утра, но густой туман, окутавший Бербанк, задержал это знаменательное событие. Вылет состоялся только в 14.45. В воздухе "Геркулес" сопровождали P2V и В-25. Причем, на борту "Нептуна" находился сам "Келли" Джонсон, решивший лично посмотреть на полет "неуклюжего" "транспортника". С борта В-25 осуществлялась фото- и киносъемка. YC-130A не подвел своих создателей. Собравшимся на аэродроме показалось, что самолет буквально прыгнул в воздух. Разбег составил всего 260 м, и для взлета "Геркулесу" потребовалось лишь 12 с. Такой показатель заставил замолчать всех критиков программы, ведь другим машинам требовалась полоса в несколько раз длиннее. Энергично набрав высоту 3000 м, самолет направился на авиабазу Эдвардс в Калифорнии. Полет продолжался 61 мин. После успешной посадки Белц с удовлетворением сказал: "Я еще никогда не видел такого летучего самолета". Началась программа испытаний. После оценки летных характеристик приступили к проверке различных систем. Серьезных замечаний не было. Можно отметить только ненадежность электрических регуляторов шага винтов, отказ которых приводил к колебаниям по курсу. На серийных самолетах эти винты решили заменить на менее "капризные" с гидравлическими регуляторами от фирмы Aeroprodaks. На более поздних моделях "Геркулеса" стандартом стали четырехлопастные винты фирмы Hamilton Standard.Первые серийные
Первый серийный вариант получил обозначение С-130А (заводское "Модель 182"). Его фюзеляж удлинили на 460 мм. Максимальная взлетная масса осталась прежней — 56350 кг. Выпуск "Геркулесов" решили развернуть на заводе в Мариэтте, шт. Джорджия, где раньше строили бомбардировщики В-47 по контракту с фирмой "Боинг". Подготовка производства началась в 1953 г. с доставки деревянного макета нового транспортного самолета, который передали технологам для создания необходимой оснастки. 7 апреля 1955 г. первый серийный "Геркулес" поднялся в воздух. Через неделю в ходе очередного испытательного полета на этом самолете загорелся левый внутренний двигатель, который не удалось потушить в воздухе. После посадки пожарная команда спасла машину, но полукрыло и два двигателя пришлось заменить. Расследование показало, что пожар вызвала разгерметизация топливопровода. USAF получили отремонтированный самолет в декабре 1956 г. и подвергли его разносторонним испытаниям. Одно из основных мест в этой программе занимала проверка взлетно-посадочных характеристик и десантно-транспортного оборудования. Важной особенностью "Геркулеса" стала возможность воздушного десантирования грузов через задний грузолюк, открытие которого предусматривалось на скоростях до 240 км/ч. Это позволяло использовать системы вытягивания грузов парашютами, в том числе во время полета в нескольких метрах над землей. Груз массой до 6350 кг устанавливался на платформу с роликами и вытягивался парашютом. Рассматривался вариант и беспарашютного десантирования на предельно малых высотах, когда на кабрировании груз выпадал под действием силы тяжести или вытягивался фалом с крюком, который зацеплялся за протянутый на земле трос. Часть испытаний проводилась в условиях Арктики, для чего самолет оснастили колесно-лыжным шасси. Каждая основная лыжа имела размеры 5,Эх 1,7 м и весила 770 кг. Передняя лыжа размерами 2,Эх 1,7 м весила 460 кг. Все они могли перемещаться вертикально в пределах ±45 см. Для большей износостойкости нижняя поверхность лыж имела тефлоновое покрытие. Считается, что покрытие современных сковородок происходит именно от лыж "Геркулеса". Для испытаний на льду подготовили полосу из укатанного снега толщиной 30 см. Испытания показали, что разбег "Геркулеса" со взлетной массой 50350 кг составляет 300 м, а пробег — 435 м. В убранном положении лыжи почти не ухудшили обтекаемость самолета, и его скорость уменьшилась лишь на 10 км/ч. Начиная с 27-го серийного С-130А, на самолеты стали устанавливать новый локатор AN/APS-59 с большей антенной. Для этого пришлось увеличить носовой радиопрозрачный обтекатель, который приобрел характерную "курносую" форму. Отличительной особенностью всех С-130А и ранних С-130В был большой грузовой люк по левому борту, открывавшийся с помощью гидравлики. Экипажи его очень не любили, т.к. его створка плохо закрывалась и могла открыться в полете. Был потерян, как минимум, один борт, у которого в воздухе оторвало эту створку, и она ударилась о винт внутреннего двигателя. В 1960 г. эти створки на всех самолетах намертво закрыли.

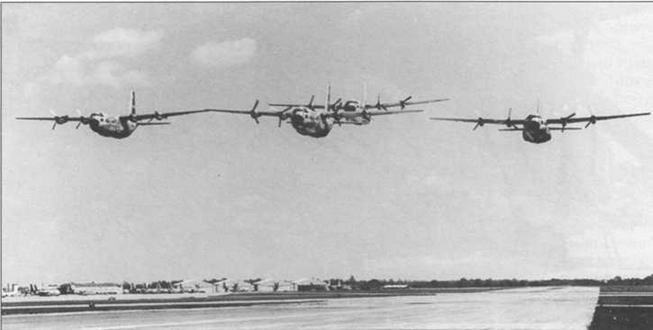

Очередной показательный полет "Четырех всадников"
Австралийский С-130Ас открытым боковым грузолюком
В декабре 1956 г. первый серийный С-130А был поставлен на вооружение 463-го тактического транспортного крыла (TCW) на базе Ардмор в Оклахоме. Через несколько месяцев началось перевооружение 314-го TCW на базе Сеуарт в штате Теннеси. В этих частях "Геркулесы" заменили устаревшие поршневые С-119 Boxcar (усовершенствованные С-82). В ходе эксплуатации на хвостовом оперении "Геркулеса" проявился флаттер. Исправить этот серьезный недостаток решили на следующих модификациях, а на уже построенных самолетах просто ограничили максимальную скорость полета. Первым строевым летчиком, освоившим С-130А, стал Элвис Хафф (Elvis Huff). Когда налет этого пилота на "Геркулесе" превысил 1000, его пригласили на местное телешоу, где попросили поделиться впечатлениями от новой машины и сравнить ее с С-119. Хафф заявил, что смена самолетов для него подобна замене старенького "Форда" на "Кадиллак". И хотя его слова вызвали явное неудовольствие местного дилера фирмы "Форд", они очень точно описывали чувства пилотов транспортной авиации и подъем их морального духа после получения новой техники. Особого мастерства в пилотаже С-130 достигли четыре летчика из 774-й эскадрильи с авиабазы Форт Кампебелл к-ны Дэвид Мур, Уильям Хатфилд, Джин Чейни и Джим Эйкин (David Moore, William Hatfield, Gene Chaney, Jim Akin). Они освоили сложные полеты в плотном строю, крыло к крылу, и заслужили у местного населения прозвище "Четыре всадника". Летчики хотели сформировать первую в мире пилотажную группу на транспортных самолетах, однако не нашли поддержки у командования, и после десятка выступлений на авиашоу вернулись к выполнению своих прямых обязанностей — перевозке грузов для армии. О них даже успели снять короткий фильм, с которым можно познакомиться в Интернете. Правда, сами летчики очень удивились содержанию этого ролика, например, все свои выступления они проводили на малой высоте, а в фильме "Геркулесы" летают на большой. Тем не менее, пленка позволяет оценить уровень мастерства "Всадников", которые заставляли свои машины совершать динамичные, можно даже сказать, рискованные для транспортных самолетов маневры. После 463-го и 314-го авиакрыльев С-130 начали поступать на вооружение частей, находившихся за пределами США. Сначала новые самолеты получила 322-я авиационная дивизия в Европе, затем 315-я — в Японии. Интенсивность полетов у летчиков С-130 за рубежом была гораздо больше, чем у их коллег в Америке. Всего построили 231 экземпляр С-130А. Этот вариант стал базовым для 11 специализированных модификаций. Наиболее интересными из них являются штурмовые самолеты АС-130А и его полярный вариант C-130D. В 1957 г. USAF заказали C-130D на лыжном шасси и с восемью стартовыми пороховыми ускорителями для использования в арктических условиях. Самолеты должны были обеспечивать постройку станций дальнего обнаружения баллистических ракет DEW. Всего построили 12 таких машин, которые начали поступать на вооружение 61-й войсковой транспортной эскадрильи в 1959 г. Лыжные "Геркулесы" стали первыми в мире четырехмоторными транспортными самолетами с ТВД, которые работали севернее Полярного круга. Они также привлекались для полетов в Антарктиде в интересах ВМС США. Потребность в ударном варианте "Геркулеса" возникла в ходе войны во Вьетнаме. Прежде всего такие самолеты предназначались для уничтожения транспортных колонн на "Тропе Хо Ши Мина" и партизанских баз. Американцы уже использовали вооруженные самолеты АС-47 Spooky, позднее переименованные в Gunship I, и АС-119 Shadow. Впоследствии все подобные машины стали называть "Ганшипами", независимо от их истинного наименования. АС-47 использовали для огневого воздействия только 7,62-мм пулеметы, а двухбалочные "Тени" — и 20-мм пушки. По сравнению с ударными вертолетами, они летали выше и были менее уязвимы для огня стрелкового оружия партизан. Кроме этого, боезапас на борту транспортных самолетов был просто огромен. Переделка "Геркулеса" в штурмовой вариант началась в 1967 г. За основу взяли самолет телеметрии JC-130A, который оснастили приборами ночного видения, системой управления вооружением с аналоговым вычислителем, а на левом борту установили четыре шестиствольных 7,62-мм пулемета Minigun и четыре 20-мм пушки Vulcan. В сентябре 1967 г. АС-130А начал совершать боевые вылеты в Лаосе. Первым успехом самолета стало уничтожение 9 ноября колонны грузовиков. С названием первого самолета четкого определения нет, сначала его называли Super Spooky, а позже Vulcan Express. Учитывая положительные отзывы о нем, командование заказало 7 подобных самолетов. Всех их сделала на базе С-130А фирма Ling-Temco-Vought. Более совершенным штурмовиком стал АС-130А Surprise Package, разработанный в 1970 г. Машина хорошо зарекомендовала себя еще в период войсковых испытаний, совершив 112 боевых вылетов и уничтожив более шести сотен грузовиков на "Тропе". Этому успеху экипажи во многом были обязаны системе Black Crow (с англ. — черный ворон), которая обнаруживала автомобили по электромагнитному излучению их систем зажигания. Ее шароподобная антенна располагалась слева-внизу в носовой части самолета. Обнаруживать другие цели можно было при помощи телевизионной системы AN/ASQ-145, радара бокового обзора AN/APQ-133, смонтированного на левом борту за кабиной пилотов. Если АС-130А летел на высоте 1500 м, то станция AN/ APQ-133 могла определять положение радиоконтрастной цели на земле с точностью до 20 м. Кроме того, самолет был оснащен лазерным дальномером-целеуказателем и ксеноновым прожектором. Для защиты экипажа от огня легкого стрелкового оружия кабину прикрыли листами брони. Огневую мощь усилили двумя 40-мм пушками М2А1 фирмы Bofors со скорострельностью 100 выстрелов в минуту, при этом сняли два пулемета и две пушки Vulcan. В ходе войны было создано еще несколько штурмовых вариантов "Геркулеса", которые отличались вооружением и оборудованием. Вьетнамцы все "Ганшипы" окрестили "Огненными драконами" (Хоу Лонг).
АС-130А с двумя 20-мм шестиствольными пушками "Вулкан" и двумя 40-мм пушками "Бофос"
Обтекатель антенны системы "Блэк Кроу"
С-130D с комбинированным лыжно-колесным шасси на одной из станций линии DEW. Гренландия, 1970 г.
| Другие модификации на базе С-130А | |
| АС-130А Pave Pronto | Штурмовик. Оборудование дополнено активной системой РЭБ ALQ-87 и 2-мя устройствами SUU-42A/A, одно с ракетами для подсветки целей, другое для отстрела ИК-ловушек |
| АС-130А Plain Jane | Штурмовик. Оборудование дополнено радаром AN/APQ-136 и системой управления оружием AWG-13 |
| C-130A-II | Самолет с аппаратурой радиоразведки |
| DC-130A | Самолет для запуска и управления БПЛА. Первоначальное обозначение GC-130A |
| JC-130A | Самолет сбора телеметрической информации на Атлантическом ракетном полигоне. Выделялся обтекателем антенны РЛС, установленным сверху Фюзеляжа, за кабиной экипажа |
| NC-130A | Самолет для проведения специальных испытаний систем наведения ракет "воздух-воздух" и "воздух-земля". ГСН ракет устанавливались в гиростабилизированном шарообразном убираемом обтекателе снизуФюзеляжа |
| RC-130A | Самолет-разведчик |
| TC-130A | Учебно-тренировочный самолет. Впоследствии был переделан в RC-130A |
С-130В
В 1957 г. началась работа над новой модификацией "Геркулеса". Стремясь усовершенствовать машину, ее разработчики хотели снять ограничения предыдущей модели, а для этого требовалось увеличивать прочность конструкции. Чтобы накопить необходимый фактический материал, касающийся усталостной прочности С-130А, было решено провести специальные испытания. Для них фирма "Локхид" построила гидробассейн длиной 30,5 м, высотой и шириной 6,1 м, вмещавший более миллиона литров воды. В него поместили фюзеляж серийного С-130А вместе с центропланом и стали воспроизводить условия, соответствовавшие различным режимам полета, включая взлет, набор высоты 6100 м, трехчасовой полет на высоте 10700 м. После 200 нагружений обнаружили 12 трещин в разных местах конструкции, которые отнесли на непреднамеренные повреждения в процессе сборки. Панель в отсеке носовой стойки шасси вырвало после 323-го нагружения, а рампу — после 3234-го. Проведенные исследования позволили выявить наиболее слабые места конструкции. Их усиление провели на новом варианте С-130В. Кроме того, в крыле сделали два новых бака, что увеличило общий запас топлива на 1000 л. Двигатели вращали новые малошумные винты Aeroprodaks диаметром 4,12 м с электрическим противообледенителем. Для сокращения взлетной дистанции на самолет могли подвешивать 8 стартовых ускорителей JATO 15S (по четыре с каждого борта позади основного шасси) фирмы Aerojet тягой по 450 кг с продолжительностью работы 15 с. При их использовании самолет за минуту достигал высоты 750 м. Усиление конструкции и другие усовершенствования привели к росту взлетного веса, что заставило усилить основные стойки шасси. Первый полет С-130В состоялся 20 ноября 1958 г. Всего построили 156 таких самолетов. Серийные машины стали поступать на вооружение в июне следующего года. Пилоты отметили незначительное ухудшение летных характеристик: уменьшились потолок и скороподъемность, возросли взлетно-посадочные дистанции. В феврале 1960 г. начались испытания модифицированного С-130В, который для улучшения взлетно-посадочных характеристик оснастили системой сдува пограничного слоя (СПС) с поверхностей управления и закрылков. Сначала эта машина получила обозначение NC-130B, а затем С-130С. На самолет, вместо подвесных топливных баков, установили два дополнительных двигателя YT56-A-3, компрессоры которых подавали воздух в систему СПС. Все поверхности управления могли отклоняться на угол в два раза больший, чем на серийном самолете, обеспечивая повышение управляемости на малых скоростях. Минимальная скорость достигла 156 км/ч, а разбег и пробег сократились до 180 м. Однако в серию самолет не пошел. С-130В стал базовым для 11 специализированных модификаций. Наиболее интересными можно считать его морские и антарктические варианты.

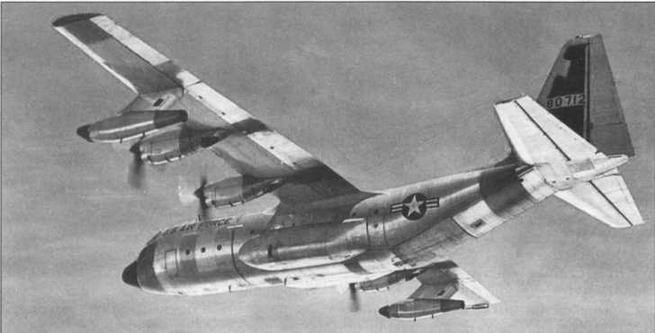

NC-130В с системой СПС. На пилонах — два дополнительных двигателя YT56-A-3

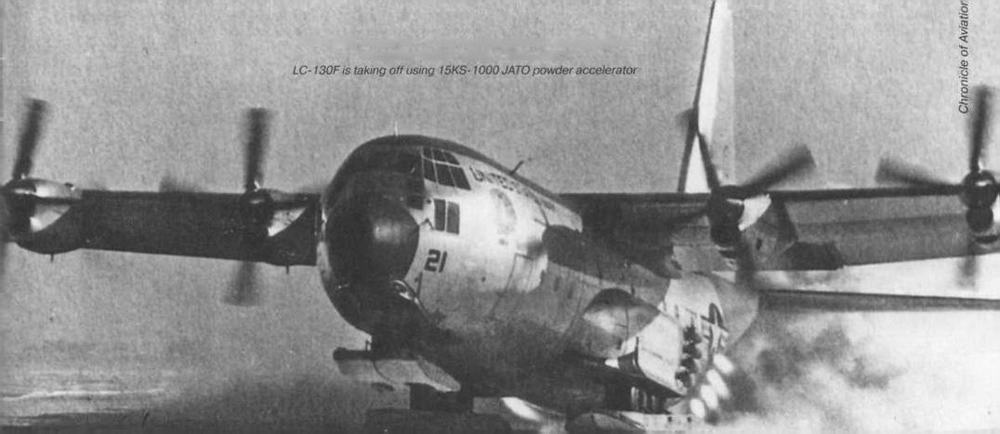

LC-130F взлетает с использованием пороховых ускорителей 15KS-1000 JATO
Морские и антарктические "Геркулесы"
В конце 1950-х годов "Геркулесом" заинтересовались представители ВМС США. Летом 1957 г. флот "выпросил" два С-130В для исследования их возможностей в качестве воздушных заправщиков самолетов Корпуса морской пехоты. "Локхид" соответствующим образом доработала эти машины. В грузовом отсеке каждой установили топливный бак емкостью 13620 л, из которого топливо подавалось на два заправочных агрегата системы "шланг-конус", подвешенных под крылом. Предусматривалась одновременная заправка двух самолетов типа истребитель. Стыковка происходила на скоростях до 570 км/ч, что позволяло заправлять любой тип реактивных самолетов морской авиации. Заправщик мог отлететь от своей базы на 1600 км и передать более 14000 л топлива. В 1959 г. ВМС заказали 46 самолетов под обозначением GV-1, которое в 1962 г. изменили на KC-130F. Первый экземпляр танкера поднялся в воздух 28 февраля 1960 г. Первые 11 серийных заправщиков поступили на вооружение эскадрильи VMGR-352 в Эль Торо, шт. Калифорния. Поставки закончились в ноябре 1962 г. Для выполнения исключительно транспортных задач ВМС закупили 7 "Геркулесов" без топливозаправочного оборудования. Сначала они несли обозначение R8V, затем — GV-1U, а после 1962 г. — C-130F. В то время авиация флота испытывала острый недостаток в транспортных палубных самолетах. Находившиеся на вооружении устаревшие TF-1 Trader уже не соответствовали требованиям времени. Например, двигатели некоторых палубных самолетов, базировавшихся на тяжелых авианосцах типа "Форрестол"(USS Forrrestall), просто не помещались целиком в небольшой грузовой отсек TF-1, поэтому их приходилось разбирать. Трудно сказать, кому пришла в голову на первый взгляд фантастическая идея попробовать "Геркулес" в качестве палубного "транспортника". Но это тот редкий случай, когда фантастика воплотилась в реальность. Для пробных полетов выбрали один KC-130F (зав. № 149798), который 8 октября 1963 г. перегнали на авиабазу Патаксент Ривер в Морской испытательный центр. Командиром экипажа назначили опытного летчика к-на Джеймса Флейтли (James Н. Flatley). Выбор заправочной модификации был обусловлен простотой изменения взлетной и посадочной массы машины, благодаря наличию в грузовом отсеке большого бака. Высокие взлетно-посадочные характеристики "Геркулеса" позволили не вносить существенные изменения в его конструкцию. Длина разбега при взлетной массе 45,5 т не превышала 460 м, а пробега — 305 м. Задерживающим крюком машину не оборудовали. Первые полеты прошли с нарисованного на земле "авианосца". После того, как экипаж обрел уверенность в возможностях "Геркулеса", приступили к имитациям посадки на реальный корабль. В ветреный октябрьский день KC-130F взял курс в открытое море, где в 810 км от Бостона его ожидал авианосец "Форрестол". С летной палубы убрали все самолеты и технический персонал. Корабль развернулся против ветра, и "Геркулес" начал снижение. Сразу после касания палубы колесами основного шасси летчики дали газ и ушли на второй круг. Такие пробы продолжались несколько дней. Всего совершили 29 имитаций посадок. Наконец, 22 октября состоялась первая настоящая посадка KC-130F на авианосец. Полетная масса самолета составляла 38550 кг. Непосредственно перед касанием палубы был включен реверс винтов. Взлет прошел тоже успешно.

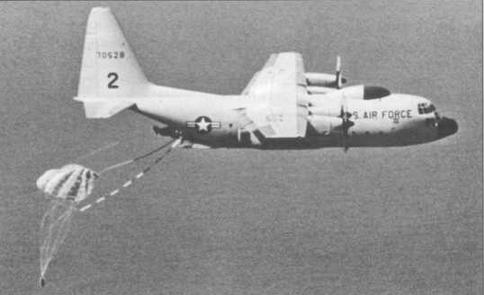

JC-130B, предназначенный для подхвата в воздухе спускаемых аппаратов спутников
NC-130A, предназначенный для испытаний систем наведения ракет

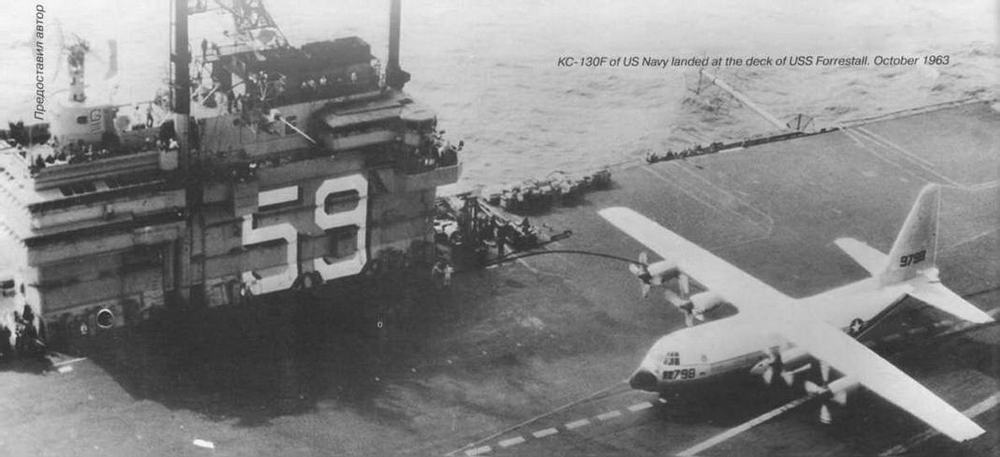

КС-130Р авиации ВМС США совершил посадку на палубу авианосца "Форрестол". Октябрь 1963 г.
В дальнейшем "Геркулес" совершил 21 посадку на палубу и столько же взлетов с нее. Пороховые ускорители не использовались ни разу. Полетную массу самолета постепенно довели до 54430 кг. Однако анализ результатов испытаний показал, что регулярная эксплуатация такого самолета с палубы невозможна, в частности, из-за непостоянной силы ветра и недостаточной площади палубы. Оказавшись на корабле, КС-130F не смог бы взлететь в безветренную погоду, а боеспособность авианосца была бы потеряна, ведь "Геркулес" загораживал подход к двум носовым катапультам. В распоряжении боевых самолетов оставалась только косая посадочная палуба с одной катапультой. Экспериментальные полеты прекратили 30 октября 1963 г. Успешная эксплуатация C-130D в суровых северных условиях настолько понравилась морякам,что они заказали 6 самолетов специально для работы в Антарктиде. Эти машины, созданные на базе C-130F, получили на фирме обозначение C-130BL, а у военных сначала UV-1L, а после 1962 г. — LC-130F. Все они входили в состав исследовательской эскадрильи VXE-6, которая действовала в Антарктиде с 1955 г., с момента начала операции Deep Freeze (с англ. — глубокая заморозка). Ее целями были картографирование и исследование континента, а также транспортное обеспечение антарктических станций. Для снабжения станций LC-130F использовались до 1976 г. Из шести самолетов уцелело только два. Остальные были брошены экипажами на снежных равнинах Антарктиды после аварий или отказов техники. Наиболее известный инцидент произошел 4 декабря 1971 г. в 1000 км от американской станции Мак Мурдо. LC-130F Juliet Delta (борт 321), доставивший французскую экспедицию, взлетал с использованием стартовых ускорителей. Во время набора высоты два ускорителя с левой стороны сорвались с креплений и ударили в двигатель и винт. Самолет просто чудом совершил посадку. Экипаж не пострадал, но был вынужден 80 дней жить в палатках, ожидая помощь. В конце концов людей вывезли, а самолет оставили. Через 17 лет(!) американцы вернулись к нему. Машину полностью занесло снегом, из-под которого торчал только кончик оранжевого киля. Самолет откопали, отремонтировали и своим ходом перегнали в Новую Зеландию. Этот уникальный в истории мировой авиации случай как нельзя лучше доказывает простоту и надежность С-130, ставшие залогом его долголетия.
| Другие модификации на базе С-130В | |
| C-130B-II | Самолет с аппаратурой радиоразведки |
| НС-130В | Самолет для Береговой охраны США (первоначально SC-130B) |
| JC-130B | Самолет для подхвата в воздухе спускаемых аппаратов разведывательных спутников |
| КС-130В | Топливозаправщик для USAF |
| RC-130B | Разведывательный самолет по программе Sun Valiev II |
| VC-130B | Штабной, оборудован специальными средствами связи |
| WC-130B | Самолет метеооазведки |
С-130Е
Следующей базовой модификацией самолета стал С-130Е с двигателями Т56-А-7 мощностью 4050 л.с., что позволило увеличить перегрузочную грузоподъемность с 17870 кг до 20400 кг. При этом взлетная масса достигла 70150 кг. Запас топлива во внутренних баках увеличили почти на 40%, до 26340 л. Предусматривалась подвеска под крылом двух топливных баков емкостью по 5150 л каждый. С нагрузкой 9000 кг радиус действия машины составлял 925 км. Максимальная дальность полета доходила до 12470 км, что выводило "Геркулес" с тактического на стратегический уровень. Первый полет С-130Е совершил в августе 1961 г., а со следующего года стал поступать на вооружение. Всего построили 492 машины в 15-ти различных вариантах. Наибольший интерес представляют самолеты для связи с ракетными подводными лодками (ПЛАРБ), самолеты-носители БПЛА, поисково-спасательные и штурмовые варианты.

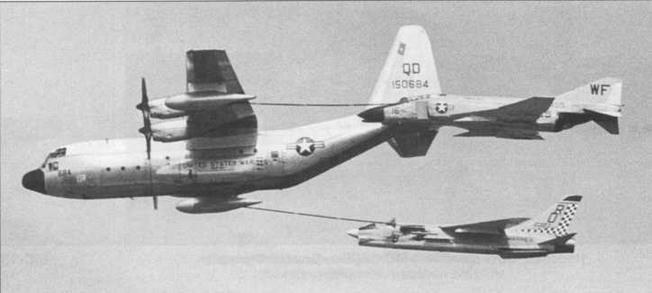

Танкер КС-130F передает топливо истребителям F-8 и F-4
Один из первых С-130Е

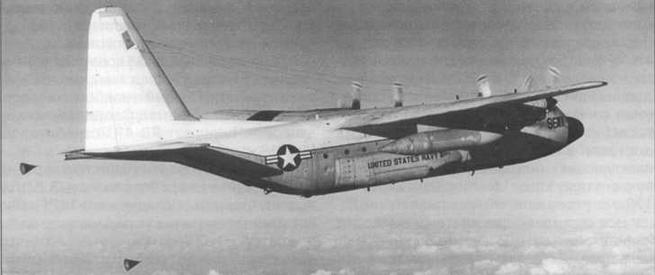

Самолет EC-130Q. Видны конусы-стабилизаторы антенн дальней связи с подлодками
Самолеты-ретрансляторы, поисково-спасательные и специальные
В начале 1960-х годов американцы начали разрабатывать резервную систему сверхдлинноволновой (СДВ)связи с ПЛАРБ на случай вывода из строя наземных станций связи и управления. Разработчикам требовался самолет-ретранслятор, способный барражировать в любой точке мирового океана в течение 10ч. В 1962 г. был создан первый образец такой системы на базе С-130Е. В грузовой кабине находились рабочие места персонала, а в хвостовой части, прямо на рампе, установили лебедку массой 4,5 т с 10-км стальным проводом-антенной для СДВ-радиостанции. Испытания системы ТАСАМО продлились до 1964 г., после чего ее приняли на вооружение. Самолет- ретранслятор получил обозначение EC-130Q. В 1968 г. был разработан более совершенный вариант системы связи — ТАСАМО II. Ее установили на EC-130G. Всего построили 8 таких машин, которые поступили на вооружение трех авиагрупп. Один из самолетов в каждой группе постоянно находился в воздухе для передачи командирам ПЛАРБ команды на запуск ядерных ракет. В конце 1980-х годов их сняли с вооружения и заменили на реактивные Е-6А Hermes. В сентябре 1963 г. для проведения поисково-спасательных операций был создан НС-130Е с переделанной носовой частью фюзеляжа, оснащенной системой STAR (Suface То Air Recovery) инженера Роберта Фултона (Robert Fulton). Она состояла из двух шарнирно прикрепленных штанг ("Вилка Фултона"), которые в крейсерском полете располагались вдоль фюзеляжа. После обнаружения терпящего бедствие с борта НС-130Е ему сбрасывали сумку, в которой находились специальный костюм с привязными ремнями, баллон с гелием и небольшой воздушный шар с длинной стропой. Спасаемый надевал костюм, надувал шар, который поднимался в воздух на 150 м, после чего садился спиной к приближавшемуся НС-130Е. Летчики "Геркулеса" снижались до 120 м, уменьшали скорость до 280 км/ч и наводили машину на стропу шара, которую для лучшей заметности "украшали" яркие флажки. Штанги "Вилки Фултона" раскрывались, а когда стропа попадала между ними, автоматически складывались, обрезали воздушный шар и зажимали стропу. В этот момент летчики энергично брали штурвалы на себя, подхватывая потерпевшего с земли. Скоростным напором его прижимало к фюзеляжу, а затем через открытую рампу "каскадера" втягивали на борт "Геркулеса". Чтобы в случае промаха стропа не попала в винты самолета, между законцовками крыла и носовой частью были натянуты два троса. Впоследствии такая система стала стандартом для других модификаций С-130, используемых в интересах спецслужб для подъема на борт агентов и диверсантов. Кроме того, несколько самолетов JC-130E с системой Фултона применялись для подхвата капсул с фотопленкой от разведывательных спутников и отделяемых отсеков беспилотных самолетов-разведчиков типа D-21В после их рейдов над Китаем. Честно говоря, с последней задачей JC-130Е не справились. D-21В совершили четыре реальные миссии, но поймать капсулу экипажам "Геркулесов" не удалось ни разу. Над фюзеляжем большинства самолетов с "Вилкой Фултона" закреплялась антенная система обнаружения капсул AN/ARD-17, обеспечивавшая работу системы STAR,прикрытая каплевидным обтекателем. Для поддержки сил специальных операций во Вьетнаме был разработан МС-130Е Combat Talon. Он предназначался для доставки в глубокий тыл противника групп спецназа, их эвакуации, ведения разведки и т.д. Для высадки десантов и выброса груза на малых высотах конструкторы усилили привод рампы и узлы ее навески, что позволило выполнять операции на скоростях до 400 км/ч. В носовой части располагалась "Вилка Фултона". Для снижения радиолокационной заметности самолеты красили специальной радиопоглощающей краской, причем весило покрытие почти 170 кг. В состав оборудования добавили системы ночного видения, а в систему управления ввели режим полета на малой высоте с огибанием рельефа местности. Такой полет стал возможным благодаря установке специального радара AN/APQ-115. Однако эта станция оказалась ненадежной, и в 1968 г. началась модернизация МС-130Е. На самолеты поставили комплекс AWADS (Adverse Weather Aerial Delivery System —воздушная система доставки в плохих погодных условиях), включающий инерциальную навигационную систему Litton LN-15, радар AN/APQ- 122 и систему дальней навигации Loran С. Все составляющие системы выдавали информацию в БЦВМ, которая обрабатывала данные с целью повышения точности определения координат. Отказ любой части системы уже не приводил к прекращению боевого задания. Это первый пример комплексирования бортового оборудования на военно-транспортных самолетах.

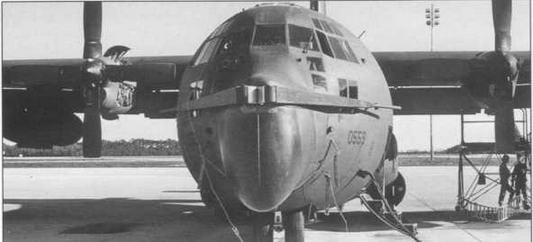

Носовая часть самолета МС-130Е с "Вилкой Фултона"
МС-130Е готовится захватить трос аэростата
DC-130Е с подвешенными экспериментальными малозаметными БПЛА Compass Arrow AQM-91А
Аппарат BGM-34 с различным вооружением
| Другие модификации на базе С-130Е | |
| C-130E-I | Самолет для специальных операций с системой Фултона |
| C-130G | Модификация С-130Е с ТВД Т56-А-16 |
| ЕС-130Е Commando Solo | Самолет радиоразведки — воздушный командный пункт. Оборудован радио- и телевизионными передатчиками. Может использоваться для ведения идеологических и специальных операций |
| NC-130E | Самолет для проведения специальных испытаний |
| VC-130Е | Штабной самолет |
| WC-130E | Метеооазведчик |
Штурмовые варианты и носитель БПЛА
С принятием на вооружение более совершенного "Геркулеса" продолжилось создание на его базе штурмовиков. Усиливая огневую мощь, на самолет установили 105-мм гаубицу М-102 Howitzer с компенсатором отдачи, которая могла стрелять с темпом от 3 до 9 выстр./мин. Самолет получил название Pave Aegis. После испытаний в боевых условиях было выпущено 11 штурмовиков АС-130Е Pave Spectre I, которые получили дополнительное оборудование, включая телевизионную систему AN/ASQ-145 и отдельный отсек для операторов радиоэлектронных систем. Установили и более надежный локатор AN/APQ-150. DC-130Е на пилонах под крылом мог нести до 4-х "беспилотников". Основными типами дронов были различные модификации небольшого дистанционно пилотируемого летательного аппарата Firebee фирмы Teledyne Ryan Aeronautical, которая получила солидный заказ сразу после двух инцидентов с американскими самолетами- разведчиками. Первый и наиболее известный — сбитие U-2 над Свердловском, а второй — перехват RB-47 истребителем МиГ-19 над Баренцевым морем. В результате опытно-конструкторских работ фирма разработала новый БПЛА под внутренним обозначением 147 Firefly, который мог летать как под управлением оператора, так и самостоятельно — по запрограммированному маршруту. Первый полет аппарат совершил в 1962 г. Во время испытаний военные отметили его существенный недостаток: на большой высоте за "беспилотником" тянулся инверсионный след, который демаскировал аппарат и делал его уязвимым для истребителей противника. На серийной модификации 147А эту проблему решили с помощью впрыска в сопло двигателя хлорсульфоновой кислоты. Кроме того, был увеличен запас топлива и установлен гермоотсек для фотоаппаратуры. Аппарат мог с высоты 100-300 м сфотографировать полосу местности шириной 1,5 км и длиной 180 км. Запуск БПЛА из-под крыла DC-130Е осуществлялся в направлении цели. Управление дроном осуществлялось оператором при помощи специальной аппаратуры, антенна которой находилась в обтекателе под носовой частью носителя. После выполнения задания 147А выходил в заданный район, выключал двигатель и выпускал парашют. Опускающийся БПЛА подхватывал в воздухе транспортный вертолет и доставлял в центр обслуживания. Интересно, что если подхват не удался и дрон падал в воду, то мог держаться на плаву в течение часа. В 1962 г. разведывательный комплекс приняли на вооружение, присвоив "беспилотнику" военное обозначение AQM- 34А. За годы эксплуатации на его базе было разработано 28 модификаций различного назначения, которые можно разделить на три группы: высотные (например, 147G), маловысотные (147F, 147J) и маловысотные с уменьшенными размерами (147SC). Весной 1971 г. началась разработка ударных вариантов 147-й серии под обозначением BGM-34. В носовой части БПЛА установили телекамеру, изображение с которой в реальном времени транслировалось на борт носителя. Для точного контроля за высотой на аппарат поставили радиовысотомер. Оператор должен был вывести BGM-34 на цель и применить вооружение, подвешенное под крыло дрона. По одной цели планировалось запускать два аппарата, один производил удар, а второй оценивал его эффективность. На некоторых БПЛА вместо телекамеры ставили ИК-станцию переднего обзора для действий ночью. Летные испытания BGM-34 начались в 1974 г. Под крыло аппаратов подвешивали обычные бомбы, ракеты Maverick и Shrike, управляемые бомбы с лазерными и телевизионными системами наведения. И хотя испытания прошли успешно, в боевой обстановке данный ударный комплекс не применялся. Проводилисьтакже эксперименты по использованию БПЛА для подсветки целей лазерным лучом, при помощи контейнера Pave Knife.С-130Н
Этот наиболее массовый вариант "Геркулеса" фирма "Локхид" выпустила в 1965 г. От С-130Е он отличался двигателями Т56А-15 мощностью 4508 л.с., усиленным крылом, а также новыми: системой автоматического управления, инерциальной навигационной системой и радаром APG-122. Через четыре года выпустили С-130Н-20, который удлинили за счет двух фюзеляжных вставок: за пилотской кабиной —длиной 1,5 м и за крылом — длиной 1 м. Его центроплан усилили. В 1970 г. началось производство С-130Н-30, удлиненного еще на 2,08 м и с увеличенной на 30% грузоподъемностью. Специально для Королевских ВВС Великобритании "Локхид" выпустила на базе С-130Н самолет С-130К с английским оборудованием. Некоторые его агрегаты изготавливались в Шотландии, но окончательная сборка производилась в США. У англичан машина получила обозначение Hercules C.Mk.I. Производилась и удлиненная версия по стандарту Н-30 под обозначением C.Mk.III. Во время Фолклендской войны британские "Геркулесы" оснастили штангой для дозаправки топливом в воздухе. Всего построили 1089 экземпляров С-130Н в разных вариантах. Остановимся на самолетах для специальных операций.
Самолет радиоразведки ЕС-130Е
Удлиненный "Геркулес" С. Mk.III из состава Королевских ВВС Великобритании. Львов, Скнилов, март 1996 г.
"Геркулесы" для спецназа
МС-130Н Combat Talon II, которые постепенно заменили МС-130Е, имели более совершенное оборудование, а внешне отличались большим обтекателем РЛС и отсутствием "Вилки Фултона". Новая пилотажно-навигационная система на основе бортового компьютера АР-101 от стратегического бомбардировщика В-1В обеспечивала полет МС-130Н с огибанием рельефа местности на высоте менее 100 м. Отдельной главой в историю "Геркулеса" вошел XFC-130Н (позже YMC- 130Н), который разрабатывали для проведения спецоперации по освобождению американских заложников, захваченных в посольстве США в Тегеране. План получил название Credible Sport (с англ. — надежный спорт) и предусматривал посадку модифицированного МС-130Н на поле футбольного стадиона, находившегося недалеко от посольства, с последующим взлетом. Чтобы "Геркулес" смог сесть и взлететь с настолько ограниченной площадки, "Локхид" предложила оснастить его большим количеством дополнительных твердотопливных ракетных двигателей. На переделку было выделено всего 90 дней и 4 самолета. Два предназначались для выполнения задания (основной, запасной) и еще два — для испытаний и тренировок. Поначалу намеревались использовать 58 стандартных ускорителей JATO, но их вес и сила воздействия на конструкцию не позволили реализовать идею. Тогда решили взять 30 двигателей от различных управляемых ракет. Укороченный взлет обеспечивали 8 РДТТ (реактивный двигатель твердого топлива) от корабельных зенитных ракет RIM-66 Standart, установленные под углом по бортам фюзеляжа в районе грузолюка. Два мощных РДТТ от противолодочных ракет корабельного комплекса ASROC закрепили под хвостовой частью и еще два, поменьше, от противорадиолокационных ракет Shrike подвесили под крылом. Посадку обеспечивали две группы РДТТ. Первая, из 8 двигателей от Shrike, создавала вертикальную составляющую тяги, поддерживавшую самолет в воздухе. Эти двигатели прикрепили четырьмя пакетами к обтекателям основного шасси. Вторая, 8 двигателей от ASROC, закрепленная четырьмя группами вокруг носовой части самолета, создавала отрицательную тягу и останавливала "Геркулес". Для сохранения правильного пространственного положения самолета включение двигателей нужно было производить в определенной последовательности. Например, при посадке сначала включались двигатели вертикальной тяги, затем четыре верхних, а после — четыре нижних двигателя отрицательной тяги. Управление всеми РДТТ "поручили" специальной автоматической системе, однако военные настояли о введении резервного ручного режима. Конструкцию самолета усилили, а площадь хвостового оперения увеличили, добавив форкиль и треугольные наплывы на стабилизаторе. Крыло оснастили новыми щелевыми закрылками увеличенной площади, которые снижали посадочную скорость до 175,24 км/ч. Расчетный угол наклона глиссады увеличили на 8‘. Через три недели первый XFC-130H (сер. № 74-1683) был готов к летным испытаниям. 19 октября 1980 г. он совершил первый полет с авиабазы Эглин во Флориде. После испытаний бортовых систем на машину установили РДТТ, и 29 октября она успешно взлетела с использованием ракетных двигателей. Однако во время посадки нижние двигатели отрицательной тяги включились раньше положенного, когда самолет еще не коснулся ВПП. "Геркулес" потерял устойчивость, ударился правой консолью крыла о землю, сломал ее и загорелся. Пожар потушили за 8 с, экипаж не пострадал. Авария показала, что для доводки самолета требуется дополнительное время, и проект не укладывается в назначенные сроки. Операцию Credible Sport отменили. Большую роль в закрытии проекта сыграли и политические причины: выборы Президента в США и соответствующие переговоры с иранцами.
Самолет для проведения спецопераций МС-130Н Combat Talon II

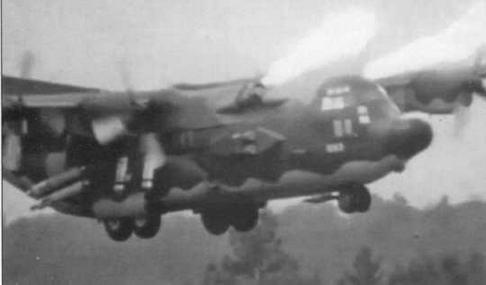

Посадка самолета XFC-130H. Включены верхние РДТТ обратной тяги
Включены РДТТ вертикальной тяги
| Другие модификации на базе С-130Н | |
| С-130H(АЕН) | Летаюший госпиталь для Саудовской Аравии |
| DC-130Н | Самолет запуска и управления БПЛА |
| ЕС-130Н | Обозначение самолета ЕС-130Е после установки двигателей Т56-А-15 |
| EC-130Q | Модеонизиоованная веосия ЕС-130G с системой ТАСАМО |
| EC-130V | Самолет береговой охраны с надфюзеляжной РЛС APS-145 для обнаружения контрабандистов |
| НС-130Н | Поисково-спасательный самолет для экипажей космических кораблей с "Вилкой Фултона" |
| НС-130Р | Самолет поиска и спасения с оборудованием для дозаправки в воздухе вертолетов |
| Hercules W.Mk.I | Самолет разведки погоды на базе Hercules C.Mk.I |
| HC-130N | Самолет для поиска и спасения спускаемых аппаратов разведывательных спутников |
| JC-130H | Самолет для подхвата в воздухе спускаемых аппаратов разведывательных спутников |
| КС-130Т-30Н | Самолет-заправщик для ВМС США с удлиненным на 4,58 м Фюзеляжем |
| КС-130Н | Самолет-заправщик |
| KC-130R | Самолет-заправщик для Корпуса Морской пехоты |
| КС-130Т | Самолет с ТВД Т56-А-423 |
| LC-130R | Самолет ВМС США с колесно-лыжным шасси |
| LC-130H | Полярная модификация для Национальной гвардии |
| MC-130N/P Combat Shadow | Самолеты для сил специального назначения, оптимизированные для действий ночью. Используются как танкеры для дозаправки вертолетов в воздухе. Нет "Вилки Фултона" и антенны AN/ARD-17 |
| NC-130H | Самолет для проведения специальных испытаний |
| PC-130Н | Патрульный самолет для ВМС Индонезии и Малайзии. Обозначение изменено на С-130Н-МР |
| RC-130S | Разведывательная модификация с прожекторными установками для подсветки целей |
| RC-130H | Разведывательный самолет |
| VC-130Н | Самолет с VIP-салоном для Саудовской Аравии |
| WC-130H | Метеоразведчик. Сейчас используется как транспортный |
C-130J Hercules II (Super Hercules)
В 1991 г. начались работы по глубокой модернизации С-130Н в рамках программы Hercules II. Изменения коснулись всех систем самолета. Его решили оснастить двигателями АЕ 2100D3 британской фирмы Rolls-Royce, которые потребляют на 15% меньше топлива. Они вращали шестилопастные винты Dowty R391 с саблевидными лопастями из композиционных материалов, развивавшие на 29% большую тягу, чем прежние. Максимальная скорость полета возросла на 21%. Взлетная дистанция сократилась на 41%. В конструкции планера широко использовались композиционные материалы. Назначенный ресурс самолета довели до 30 лет. В оборудовании широко применили цифровые системы. Стрелочные приборы в кабине заменили многофункциональными цветными дисплеями. Вся навигационная и пилотажная информация могла выводиться на индикаторы на фоне лобового стекла. В состав оборудования вошел ряд новых систем, включая инерциальную навигационную с лазерными гироскопами, спутниковой навигации, постановки активных помех AN/ALE-47, постановки помех в ИК диапазоне AN/ALQ-157. Усовершенствования позволили уменьшить экипаж с пяти человек до двух-трех. Операции погрузки и разгрузки автоматизировали, изменив конструкцию пола грузовой кабины и установив компьютеризированные лебедки. Механизмы заднего люка вновь усилили, что позволило открывать его на скоростях до 463 км/ч. Первый образец новой модификации под обозначением C-130J построили в 1995 г. Испытания самолета закончились в 1998 г. Параллельно с ним развернули выпуск и C-130J-30 с удлиненным на 4,58 м фюзеляжем. Если "обычный" самолет мог перевозить 64 десантника или 92 солдата с полной выкладкой, то удлиненный — 92 парашютиста или 128 солдат. В C-130J помещается 5 стандартных грузовых поддонов, а в С-130J-30 — семь. Самолеты поставляли в Великобританию под обозначениями Hercules C.Mk.IV — удлиненный и Hercules C.Mk.V — короткий. Новый "Геркулес" заказали ВВС еще 14 стран: Австралии, Норвегии, Канады, Индии, Ирака, Италии, Катара, Саудовской Аравии, Израиля, Кувейта, Омана, Южной Кореи, Туниса и даже Монголии. Причем в некоторые из этих стран поставки еще не начались. Продолжают поступать и новые заказы на "Супер Геркулесы". Так, после прошлогодней катастрофы А400М процесс замены европейских С-130 на новый "евротранспортник" приостановился, а Франция заказала четыре C-130J. В декабре 2015 г. был подписан контракт с USAF на 78 самолетов (30 — MC-130J, 13 — HC-130J, 29 - C-130J-30, 6 - KC-130J). Всего по состоянию на начало 2016 г. заказано 242 машины семейства C-130J. Наиболее любопытным вариантом "Супер Геркулеса" можно считать патрульный самолет на базе заправщика КС- 130J, который заказал Корпус Морской пехоты США в 2008 г. Он может нести вооружение, а также использоваться в качестве поисково-спасательного и предназначен для замены НС-130Н. Вместо заправочного агрегата под левой консолью крыла может быть установлен контейнер с оптико-электронной прицельной системой AN/AAQ-30 (иногда ее называют TSS — Target Sight System) от вертолета АН-1Z. На пилонах под крылом можно подвесить 4 ракеты Hellfire, а на грузовой рампе установить контейнерную пусковую установку для ракет AGM- 176 Griffin с лазерной ГСН. Пост управления вооружением смонтирован на стандартной грузовой платформе HCU-6E и размещается в грузовой кабине. Переоборудовать транспортно-заправочный вариант в ударный можно за один день. Система вооружения получила название Harvest HAWK, поэтому иногда в обозначение самолетов добавляют две буквы "НН" — KC-130J нн.
Двигатели АЕ 2100D3 на самолете С-130J

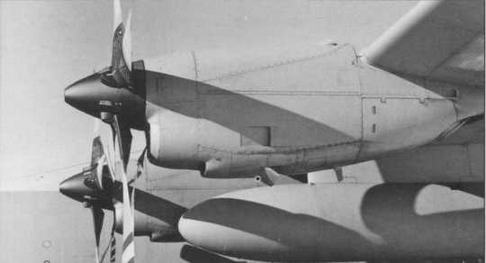

Двигатели Т56А-15 на самолете С-130Н
30-мм пушки Мк. 44 "Бушмастер" II на самолете AC-130U
Самолет MC-130W с управляемыми бомбами GBU-39
Гражданский "Геркулес"
Первым коммерческим "Геркулесом" стал грузо-пассажирский вариант L-100. Его создали на базе С-130Е путем демилитаризации в части оборудования и силовой установки. Самолет оснастили цивильным вариантом ТВД Allison 501-D22 мощностью по 4050 л.с., Экипаж сократили до трех человек, а часть грузовой кабины заняли креслами и установили другое пассажирское оборудование. На "сотке" на пилонах под крылом могли устанавливаться подвесные баки. Всего построили 12 таких самолетов. Полет первого из них состоялся 20 апреля 1964 г., а в следующем году самолет был сертифицирован FAA. В количестве 20 и 25 машин, соответственно, выпустили удлиненные версии L-100-20 и L-100-30. На этих самолетах с крыла убрали пилоны для подвесных баков, а также установили более мощные двигатели Allison 501-D22A, являющиеся гражданским аналогом военных моторов Т56А-15. По заказу Саудовской Аравии собрали пять летающих госпиталей на базе L-100- 30. Производство L-100 всех вариантов завершилось в 1992 г. В 2000 г. началась разработка гражданской модификации "Супер Геркулеса"— LM-100J, но вскоре проект закрыли. Однако зимой 2014 г. фирма Lockheed- Martin объявила о его возобновлении. Планируется выпустить 75 самолетов.

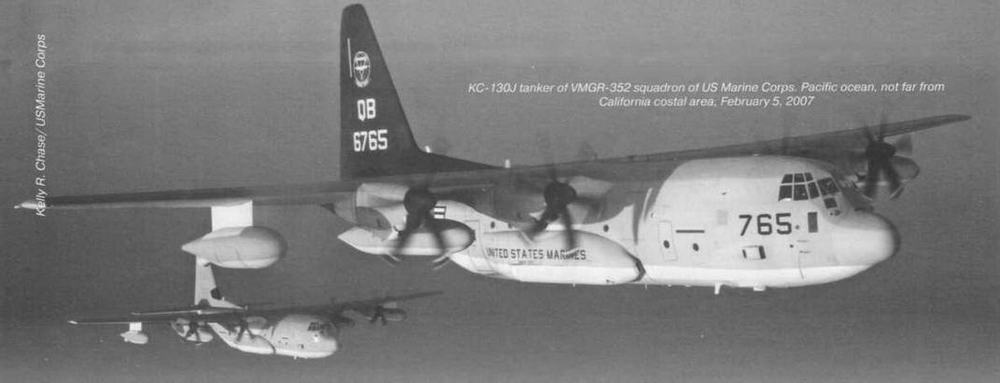

Самолет-заправщик KC-130J из эскадрильи VMGR-352 авиации Корпуса Морской пехоты США. Тихий океан, недалеко от побережья Калифорнии, 5 февраля 2007 г.

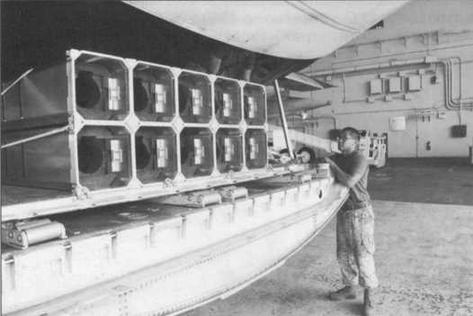

Установленная на рампе пусковая установка для ракет AGM-176, а также подвешенные под крылом ракеты "Хеллфайр" и прицельная система AN/AAQ-30 на самолете KC-130J НН
| Другие гражданские модификации самолета | |
| L-100-20 НТТВ | Экспериментальный L-100 с цифровой СДУ для полетов на малых скоростях. Разбился 3.02.1993. Упал с высоты 360 м из-за отказа СДУ |
| L-100-30HS | Летающий госпиталь для ОАЭ |
"Геркулес" идет на войну
Первый сигнал боевой тревоги в истории "Геркулеса" прозвучал в 1958 г. Самолеты расквартированной в Европе 322-й авиадивизии должны были доставить американских солдат и парашютистов в Турцию. Причина крылась в последствиях революции в Ираке, после которой англичанам, владевшим почти всеми тамошними нефтяными компаниями, пришлось бежать в Иорданию. Возникла серьезная опасность "заражения" революционными настроениями соседних арабских стран. Президент Дуайт Эйзенхауэр решил перебросить на Ближний Восток американские войска из Европы и Америки. Транспортные самолеты выполнили поставленную задачу. Затем "Геркулесы" из различных соединений приняли участие в переброске с юго-востока США на Ближний Восток боевых самолетов для установления превосходства в воздухе. Часть "транспортников" 322-й дивизии продолжала работать в Турции. Например, два С-130 перевозили скоропортящиеся грузы для вновь прибывающих частей. Еще 3 самолета летали над Ливаном, разбрасывая листовки с обращением Эйзенхауэра. 10 "Геркулесов" доставили 100 т труб для строительства водопровода в Иордании. А тринадцать С-130 и десять С-124 выполняли челночные рейсы между Бейрутом и Амманом для обеспечения топливом моторизованных частей британской армии, снабжение которых отрезали иракцы. За 11 дней этой серьезной воздушной операции С-130 перевезли из Европы и США на Ближний Восток 3632 т грузов и 5870 человек. При этом не было отмечено ни одной аварии или катастрофы. Очередное доказательство высокой надежности самолета было получено, когда сразу после взлета с аэродрома в Бейруте на С-130 отказал один двигатель, но экипаж решил продолжать полет на трех исправных и успешно приземлился в Адене, выполнив задание. Тем временем летчики из дислоцированной в Японии 315-й дивизии тоже не сидели сложа руки. В 1958 г. армия КНР стала готовить высадку на о. Тайвань, где обосновался Чан Кайши со своими сторонниками. Начались артиллерийские обстрелы островов Куемоу и Матсу. Для демонстрации поддержки националистов американцы решили усилить свое военное присутствие в этом районе. С-130 из 772-й эскадрильи немедленно приступили к переброске личного состава и техники истребительных авиачастей на Филиппины. Затем они переключились на круглосуточную доставку войск и грузов на Тайвань, совместно с самолетами С-124 и С-133. Пекин так и не решился провести высадку на Тайвань. После столь громких успехов о "Геркулесе" заговорила вся американская пресса. С легкой руки журналистов его стали называть не иначе, как "инструмент национальной политики" или "длинная рука Америки". И эта "рука" дотянулась до самых удаленных уголков Земли. Например, в августе 1960 г. "Геркулесы" из 322-й дивизии были предоставлены в распоряжение войск ООН, посланных в Республику Конго, где началась гражданская война. С-130 доставили 240 бельгийских десантников в Элизабетвиль, а затем больше года перебрасывали необходимые грузы из Европы в Африку. В 1962 г. после захвата Тибета Китаем Президент Кеннеди в ответ на просьбы индийского правительства распорядился послать дюжину С-130 из 322-й дивизии для переброски боеприпасов, вооружения и личного состава в индийские укрепрайоны, попавшие в окружение. До этого индийцы широко использовали Ан-12, однако его негерметичная грузовая кабина существенно ухудшала возможности самолета по транспортировке людей в условиях высокогорья. Первым заданием для С-130 стала переброска 5000 солдат. По расчетам индийцев, для проведения этой операции требовалось около двух недель, но американский авиаотряд, возглавляемый Чарльзом Хоу (Charles How), уложился в три. Удивительные машины сразу же заслужили доверие и уважение индийцев. Следующим заданием для С-130 стала переброска солдат через горную гряду с пиками высотой около 6800 м на аэродром, расположенный на высоте 3200 м. Сложный маршрут с поворотами на 90' заканчивался разворотом на 270' перед посадкой. Длина ВПП составляла 1524 м, что считалось недостаточно для безопасной посадки нагружённой машины на столь большой высоте. Полезную нагрузку С-130 ограничили 13,5 т. Несмотря на все сложности, задание было выполнено. Во время одного обратного рейса на борту С-130 вывезли более сотни тибетских детей. В дальнейшем "Геркулесы" участвовали во многочисленных кризисах, конфликтах и войнах. Например, в Берлинском кризисе 1961 г., когда в городе возводили знаменитую стену, и в Карибском 1962 г., когда СССР разместил свои ракеты на Кубе. А в 1965 г. они перебрасывали американские войска в Доминиканскую республику, где бушевала гражданская война. Кроме чисто военных заданий, "Геркулесы" широко привлекались к выполнению гуманитарных операций. Например, они перевозили запасы продовольствия жертвам землетрясения в Греции, пострадавшим от наводнения в Марокко. Доставляли тяжелое оборудование в Перу и другие страны Южной Америки. Периодически С-130 перевозили гражданские грузы и на территории США. Главным испытанием для С-130 стала война во Вьетнаме, в которую они включились с первых дней. Сначала "Геркулесы" доставили морских пехотинцев из Окинавы. Затем начались регулярные переброски живой силы и техники с территории США и военных баз в Юго-Восточной Азии. Только за 1966 г. "Геркулесы" и их"старшие братья" "Глоубмастеры" совершили 422 боевых вылета и перевезли 17000 т грузов.
Загрузка французского танка АМХ-13 своим ходом
Солдаты, размещенные на борту "Геркулеса"
"Геркулес" прибыл для переброски солдат 1 -й Кавалерийской дивизии. Аэродром Вам Блех, Вьетнам. 23 ноября 1966 г.
Весной 1967 г. транспортное авиационное командование USAF осуществило масштабную операцию по переброске войск из США во Вьетнам, организовав межконтинентальный "воздушный мост". Самолеты летали двумя маршрутами протяженностью 15700 и 16800 км с промежуточными посадками. "Северный" маршрут проходил через Японию, а "средний" — через о. Гуам. За короткое время самолеты перевезли 9969 парашютистов, 5363 т грузов (боеприпасы и различная военная техника). Работу "воздушного моста" обеспечивали все типы транспортных самолетов, и точно определить долю С-130 сложно, но можно предположить, что на них лежало не менее 2/3 всего объема перевозок. Основную нагрузку по переброске грузов во Вьетнам "Геркулесы" несли до начала 1970-х. Затем их стали вытеснять более тяжелые С-141 и С-5А. Однако работы для С-130 хватало. Основной тактической задачей стало снабжение отдаленных укрепрайонов и баз. Большинство аэродромов в джунглях имело грунтовые полосы длиной 700-800 м. "Геркулес" мог сесть на такую площадку, но часто противник находился слишком близко, и при подходе С-130 начинался минометный или артиллерийский обстрел, тогда грузы сбрасывали на парашютах. Для укрепрайонов использовалась только парашютная доставка. 20 декабря 1965 г. случилась первая боевая потеря "Геркулеса" во Вьетнаме. С-130Е из 345-й транспортной эскадрильи пытался приземлиться в Туйхоа в плохую погоду и был сбит огнем с земли в 8 км от базы. Пять членов экипажа погибли. Порой С-130 был единственным средством снабжения, как это получилось во время обороны окруженной базы Кхесань, которую обороняли около 6000 американских солдат. Экипажи, летавшие в Кхесань, называли свои рейсы "бобы и пули". Зимой 1968 г. С-130 еще могли садиться на небольшом местном аэродроме и разгружаться традиционным способом, но в мае настал период дождей, а потом вьетнамские партизаны подошли слишком близко и начали обстреливать аэродром. Поэтому грузы пришлось традиционно десантировать с высоты или сбрасывать с помощью новейшей для того времени маловысотной системы парашютной экстракции LAPES. Для этого самолет проходил в нескольких метрах над землей с открытым грузолюком, а закрепленный на стандартном поддоне груз вытягивался по роликам парашютной системой. Сброс проходил очень точно, так как исключался снос груза ветром. Из-за высокой угловой скорости повышалась и выживаемость самолетов под огнем противника. Однако такой метод имел и недостаток — большой риск аварии "Геркулеса" в случае ошибок летчиков. Известен случай, когда С-130Е разбился прямо во время показа LAPES на базе Форт-Брегг в 1987 г.
Сброс груза на полевую площадку в Южном Вьетнаме

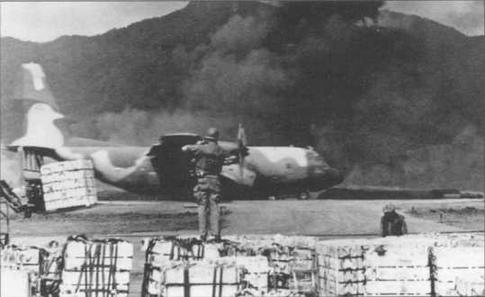

"Геркулес" под обстрелом. Аэродром Кхесань, 1968 г.
Сброс танка М551 "Шеридан" с помощью системы LAPES
Работа в Кхесани стала первым случаем боевого применения системы LAPES. За77 дней обороны этой базы"Геркулесы" доставили 8000 т грузов, тем самым установив рекорд, не побитый до сих пор. 273 раза им удавалось сесть на аэродром, 496 раз они сбрасывали грузы с парашютом и 57 раз избавлялись от груза с помощью LAPES. Потери составили два С-130. Один загорелся от зажигательной пули из крупнокалиберного пулемета, а второй — попал под минометный обстрел. Во время широкомасштабной авиационной операции Rolling Thunder (2. 03.1965-31.11.68) интенсивность бомбардировок была такой, что ударным самолетам банально не хватало бомб. Например, п-к Джек Дроугтон (Jeck Droughton), командовавший авиакрылом F-105-х, вспоминал, что ему приходилось отправлять "Тандерчифы" против вьетнамских мостов только с боекомплектом пушки. Дефицит бомб удалось оперативно решить переброской их на С-130 и С-124 с баз на Окинаве и Филиппинах. Полеты с бомбами оказались довольно рискованными. Однажды, во время взлета С-130 с базы Итазука, летчику Джерри Ливингстону (Jerry Livingston) пришлось прервать взлет из-за срыва с креплений почти трехтонного пакета с шестью бомбами Мк.84, который нанес тяжелые повреждения конструкции грузового отсека. Еще более опасный инцидент произошел во время посадки С-130 в Дананге, когда отрицательные перегрузки вырвали одну бомбу из пакета, и она, пробив фюзеляж, выпала прямо на ВПП. 22 февраля 1967 г. "Геркулесы" совместно с С-123 совершили первую в истории вьетнамской войны массированную высадку парашютного десанта севернее г. Тау Нинь. С борта 21 транспортного самолета было выброшено 780 десантников с полным вооружением. Но парашютные десанты в той войне были редкостью, потому что основным средством десантирования стали вертолеты, которые сами часто прибывали во Вьетнам на борту С-130. В "Геркулес" помещался один UH-1 или один ударный АН-1, или три легких разведывательных ОН-58. Иногда С-130 задействовали в качестве бомбардировщиков. Если удары по мостам при помощи кумулятивных бомб успеха не имели, то применение тяжелых бомб М.121 калибром 4500 кг оказалось вполне удачным. С 1968 г. такие боеприпасы использовались для зачистки джунглей перед высадкой вертолетного десанта. "Геркулес" брал одну М.121 и сбрасывал ее перед появлением вертолетов. Эффект от взрыва получался ошеломительным. В радиусе 500 м гибло все живое и срабатывали мины. Однако большим недостатком М.121 была воронка на месте подрыва. Для устранения этого недостатка американцы разработали новую бомбу объемного взрыва BLU-82, весившую 6810 кг. Чтобы исключить поражение носителя стрелковым оружием с земли, минимальная высота сброса бомбы составляла 1800 м. Она выскальзывала по грузовой рампе методом вытаскивания, затем раскрывался тормозной парашют, который позволял носителю отлететь от места взрыва на безопасное расстояние. На высоте 1 м срабатывал детонатор и вышибной заряд, который разрывал корпус бомбы и рассеивал более 5700 кг алюминиевой пудры. Затем образовавшееся облако воспламенялось. Происходил объемный взрыв, уничтожавший все живое в радиусе сотни метров. После него оставалась круглая, ровная площадка, лишенная растительности. Этот боеприпас состоит на вооружении до сих пор. В ходе операции "Буря в пустыне" было сброшено 11 бомб ВШ-82 с самолета МС-130Е. Имеются сведения и о применении этих боеприпасов в Афганистане. Свои последние боевые вылеты во Вьетнаме С-130 совершили, эвакуируя людей из Сайгона в апреле 1975 г. Во время одного из них "Геркулес" поставил очередной рекорд. Его экипаж умудрился взять на борт 452 человека и доставить их в Таиланд. По американским данным, за все время Вьетнамской войны было потеряно 65 "Геркулесов". После победы Северного Вьетнама на аэродромах осталось около тридцати С-130 в различном состоянии. Несколько самолетов удалось восстановить. Они использовались вьетнамскими ВВС до конца 1980-х годов и даже применялись как бомбардировщики во время освобождения Камбоджи от "Красных кхмеров". В 1982 г., в ходе войны за Фолклендские (Мальвинские) острова (см. "АиВ", №№4,6'99, 1,2,4,5’2000, 1,3’2001), получили боевое крещение британские и аргентинские "Геркулесы". Британцы успешно использовали свои машины со штангами дозаправки топливом в воздухе для решения традиционных транспортных задач. Аргентинцы нашли "Геркулесам" более широкое применение. Так, 23 апреля С-130Н из 1-й эскадрильи 2-й авиагруппы, производивший разведку района о. Южная Георгия, обнаружил три британских корабля. Это сообщение стало первым сигналом о появлении передовых сил англичан в районе Фолкленд.

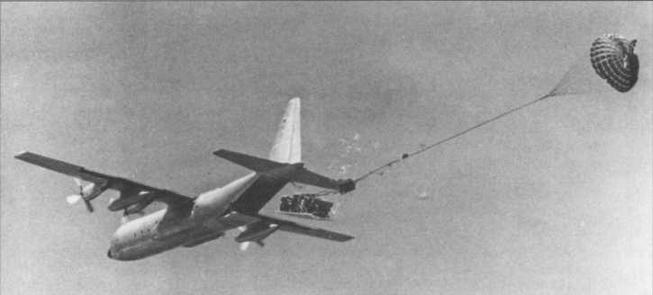

Сброс с борта С-130Н-30 груза на поддоне методом вытаскивания

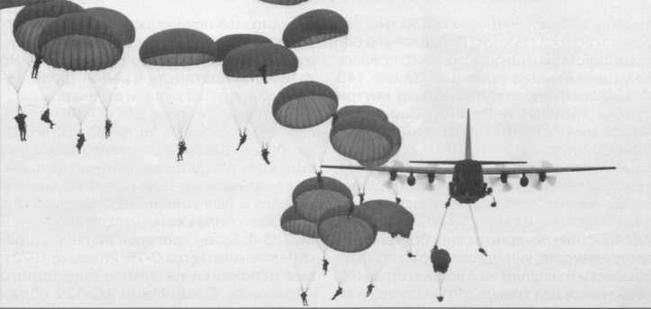

Выброска парашютного десанта 82-й аэромобильной дивизии армии США
Загрузка штабного модуля с грузовой платформы
Грузовик морского стройбата на борту С-130. Форт Уэрт, май 2008 г.
На всем протяжении конфликта С-130 оставались важным средством дальней воздушной разведки Аргентины. 1 июня один самолет был сбит ракетой AIM-9L, выпущенной с британского истребителя Sea Harrier из авиагруппы авианосца Invinsible. Аргентинцы пытались использовать С-130 и в роли бомбардировщиков. Так, известна атака британского танкера с применением восьми осколочно-фугасных бомб. В цель попала только одна из них, да и та срикошетировала от корпуса судна и взорвалась рядом, причинив кораблю незначительные повреждения. Следующим примером крупномасштабного боевого использования "Геркулесов" стала война в Персидском заливе. В августе 1990 г. во время подготовки операции "Щит пустыни" основным средством перевозки личного состава на ТВД стала военно-транспортная авиация. С территории США доставку осуществляли С-5 и С-141, а из Европы — полсотни С-130. Самолеты перевезли 150 тыс. человек и 80 тыс. т грузов. После начала боевых действий "Геркулесы" часто привлекали для вывоза раненых. Затем 145 С-130 обеспечивали перевозки внутри театра военных действий. Совершив 46500 вылетов, они доставили более 209000 человек и 300000 т грузов. В самые напряженные периоды самолеты совершали по 3-4 боевых вылета в день. Начиная с 2001 г., "Геркулесы" стали участниками нового этапа войны в Афганистане. Американские, британские, австралийские, канадские, португальские самолеты и машины еще восьми стран используются для транспортной поддержки международных сил. В 2003 г. С-130 вновь оказались востребованными в Ираке во время операции Iraqi Freedom. И в настоящее время транспортные "Геркулесы" обеспечивают материально-техническое снабжение войск по всему миру.
"Ганшипы"
В декабре 1968 г. в небе Вьетнама появились первые АС-130А. Их главной задачей стало недопущение перевозки грузов по "Тропе Хо Ши Мина". Штурмовики вылетали на задание по ночам и барражировали в районе "Тропы" по четыре часа. Обнаружив цель, командир вводил самолет в левый вираж (вооружение находилось на левом борту) и открывал огонь. При необходимости, подсветку цели мощными прожекторами мог осуществить разведчик RC-130S. Поначалу грандиозное ночное шоу, ведь часть патронов и снарядов в лентах были трассирующими, шокировало вьетнамцев. Но затем они подтянули в район тропы зенитные средства и стали отвечать. Первый звоночек для АС-130-х прозвучал в мае 1969 г., когда АС-130А получил повреждения от зенитного огня и был вынужден прервать выполнение задания. Во время посадки на авиабазе Убон он загорелся и был списан. 22 апреля 1970 г. "ганшип" сбили уже по-настоящему огнем ЗСУ 23-4. Затем последовала очередь ракетчиков комплекса С-75. 28 марта 1972 г. они отправили на землю еще одного "Дракона". Следующий АС-130 сбили через два дня из 57-мм пушки, жертвой оказался АС-130Е Pave Spectre I. Четвертый АС-130 удалось сбить при помощи ПЗРК "Стрела". Последний "ганшип" во Вьетнаме сбили 21 декабря 1972 г. огнем 37-мм зенитной пушки, причем снаряды не имели дистанционного взрывателя и, попав в самолет, просто разорвали его на части. Учитывая большие потери личного состава (52 человека) и моральное состояние экипажей, командование отозвало все АС-130 из Вьетнама. Далее "ганшипы" использовали только в районах со слабой ПВО. Например, в 1980-х годах в Сальвадоре, Гренаде и Гондурасе. Во время вторжения в Панаму АС-130 уничтожали штабы войск противника и осуществляли огневую поддержку своих сухопутных сил. Во время войн в Персидском заливе "ганшипы" охотились за колоннами иракских войск. 31 января 1991 г. один АС-130Н поддерживал огнем взвод морской пехоты и был сбит ракетой ПЗРК "Стрела". 14 человек экипажа погибли. На сегодняшний день это последняя боевая потеря АС-130. Широко использовались "ганшипы" в операциях NATO в бывшей Югославии, а также для поддержки сил специальных операций в Афганистане. Штурмовые "Геркулесы" продолжают воевать и в наши дни. В небе Сирии они охотятся за колоннами бензовозов ИГ. Операция по уничтожению транспортных колонн получила название Tidal Wave II. Один из самых успешных вылетов состоялся 15 ноября 2015 г., когда АС-130 совместно со штурмовиками А-10 уничтожили колонну из 115 бензовозов.
Техобслуживание "Геркулеса" на авиабазе Робинс

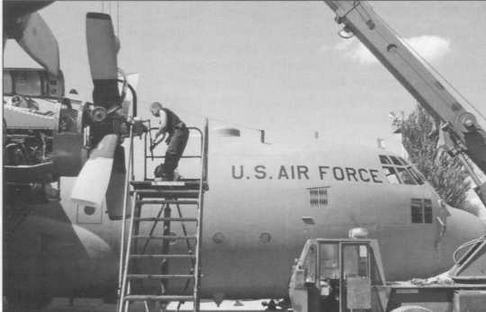

Замена винта на С-130Н. Авиабаза Манас (Киргизия), 2001 г.
Эскадрилья С-130Н выруливает на взлетную полосу. Авиабаза Йокота, 22 октября 2013 г.
Спецоперации
Одна из первых спецопераций, в которой участвовали "Геркулесы", проводилась в 1964 г. в Конго и заключалась в освобождении нескольких сотен заложников, которых удерживали прокоммунистические повстанцы. В ней участвовали 350 бельгийских командос и транспортные самолеты из 322-й авиадивизии USAF. 24 ноября пять С-130Е высадили в аэропорту Стенливилл парашютный десант. Практически все машины получили легкие повреждения от огня стрелкового оружия, но операция продолжилась. Командос захватили аэродром и обеспечили посадку самолетов. Затем были освобождены и эвакуированы более 2000 заложников.
АС-130Н (сер. № 382-4346) из состава USAF. Великобритания, авиабаза Милденхалл, 3 октября 2011 г.
LC-130H из 109-го авиатранспортного крыла Национальной гвардии штата Нью Йорк. Гренландия, 28 июля 2010 г.

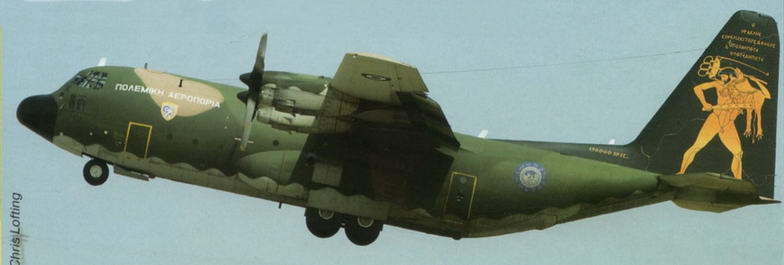

C-130H (cep. № 382-4734) Воздушных Сил Греции. Греция, авиабаза Танагра, 14 сентября 2008 г.
C-130J-30 (cep. № 382-5462) Королевских ВВС Великобритании. Украина, Львов, август 2015 г.
C-130E (cep. № 382-4524) Воздушных Сил Турции. Великобритания, Милденхалл, 26 февраля 2014 г.
С-130Н (сер. № 382-4591) Воздушных сил Ирана. Тегеран, 7 января 2010 г.

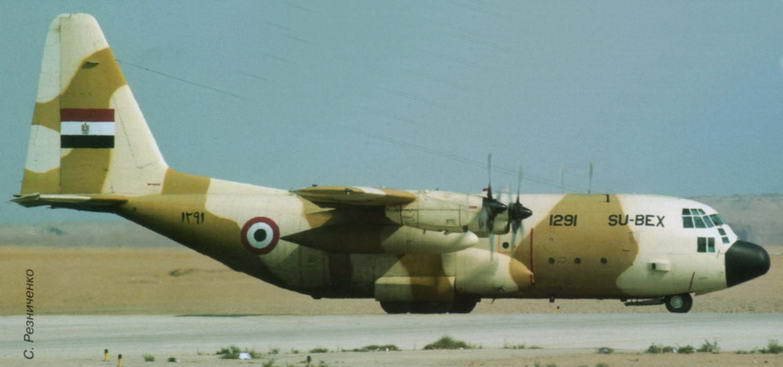

C-130H (cep. № 382-4937) Воздушных Сил Египта. Каир, 14 апреля 2015 г.
L-100-30 (cep. № 382-4992) авиакомпании Libyan Air Cargo. Ливия, авиабаза Митига, 4 октября 2009 г.

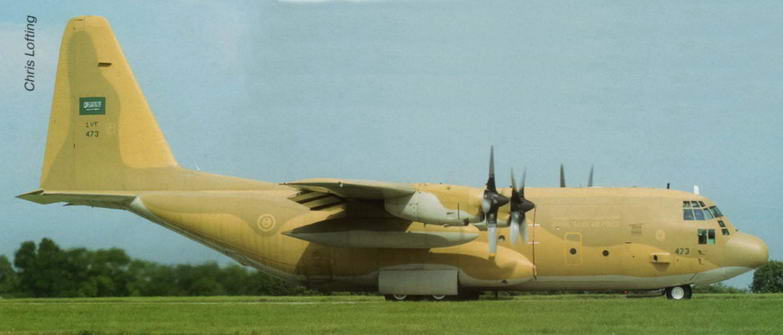

C-130H (cep. № 382-5235) Королевских ВВС Саудовской Аравии. Великобритания, авиабаза Лайнхейм, 1 августа 2007 г.
KC-130M (cep. № 382-4636) Воздушных Сил Бразилии. Бразилия, авиабаза Ресиф, 6 ноября 2008 г.
АС-130Н из 16-й эскадрильи спецопераций с авиабазы Харлбурт, шт. Флорида
Ударный самолет MC-130W в полете

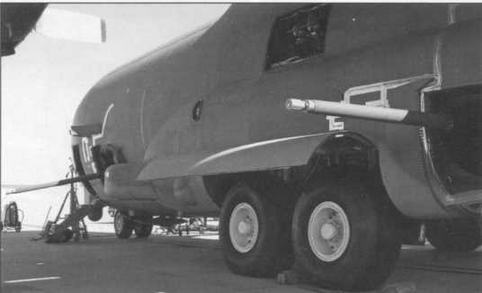

Расчет заряжает 105-мм гаубицу на борту АС-130Н
В 1976 г. отличились С-130Н из состава ВВС Израиля. 27 июня террористы из "Фронта освобождения Палестины" захватили рейсовый пассажирский самолет компании "Эйр Франс" с 53 пассажирами на борту и посадили его в Уганде в аэропорту Этнеббе. Переговоры с боевиками не велись, было сразу решено провести силовую акцию. Группу спецназа доставили четыре "Геркулеса". Операция прошла успешно, все заложники были освобождены. Самой неудачной спецоперацией, в которой участвовали С-130, стала попытка освободить американских заложников в Иране. В конце 1979 г. в Иране исламисты захватили американское посольство и потребовали выдать им шаха Пехлеви, который сбежал в Штаты. Переговоры с террористами не привели к результату, и на уровне Президента США было принято решение о проведении операции по освобождению заложников. По плану, в пустынный район Ирана вылетала большая группа самолетов и вертолетов: три ЕС-130Е, три МС-130Е, восемь вертолетов RH-53D Sea Stallion. На борту одного МС-130Е находились 120 спецназовцев. Два других — перевозили вооружение и оборудование для обеспечения полетов с неподготовленных площадок, а также другие необходимые грузы. ЕС-130Е доставили 23000 л топлива для дозаправки вертолетов. После приземления спецназовцы должны были пересесть в вертолеты, которые дозаправлялись и летели в Тегеран. Совершив посадку на поле футбольного стадиона, недалеко от посольства, солдаты освобождали заложников. В случае необходимости огневую поддержку им мог оказать АС-130, который барражировал над городом. Далее вертолеты доставляли освобожденных заложников и солдат на один из иранских аэродромов, который предполагалось к тому времени захватить. Там их уже ожидали два С-141 для вывоза с иранской территории. Прикрытие операции с воздуха обеспечивали самолеты с авианосцев "Нимиц" и "Корал Си" (Nimitz, Coral Sea). Операция началась 24 апреля 1980 г. МС-130Е приземлились в заданном районе. Выгрузив солдат, два самолета улетели, освободив место для вертолетов и ЕС-130Е. На этом успешная часть операции закончилась. До пункта промежуточной посадки добрались только шесть из восьми вертолетов, а перед дозаправкой один из них, подруливая поближе к ЕС-130Е, врезался в "Геркулес". Обе машины загорелись, а их экипажи погибли. Обломками лопастей были повреждены еще несколько вертолетов. Операцию пришлось прервать. Личный состав вывезли на оставшихся "Геркулесах". В 1983 г. самолеты МС-130 отличились в Гренаде. 25 октября один из них высадил 11 спецназовцев на парашютах для захвата резиденции губернатора. В то же время почти два десятка парашютистов, выброшенных с другого МС-130, устанавливали радиомаяки на авиабазе Пойнт-Салинас для приема транспортных С-130, которые позже высадили основную ударную группу, захватившую аэродром и выдвинувшуюся в город.
Разведка, включая применение БПЛА
Разведывательные модификации "Геркулеса" применялись в районах ведения боевых действий и вдоль границ СССР. Особо хочется отметить работу носителей беспилотных разведчиков DC-130 во Вьетнаме. Летом 1965 г. их стали использовать для разведки крупных населенных пунктов, аэродромов, железнодорожных и шоссейных магистралей, водных коммуникаций, переправ, отвлечения средств ПВО и демонстративных действий. Кроме того, они активно привлекались для радиотехнической разведки. Считается, что именно БПЛА, запущенные с DC-130, помогли вскрыть технические характеристики советских ЗРК С-75 и разработать эффективные способы противодействия им, тем самым спасли десятки жизней боевых пилотов. Самым массовым БПЛА, применяемым с борта DC-130 во Вьетнаме, был аппарат 147SC (AQM-34L). Он предназначался для выполнения дневного планового и перспективного воздушного фотографирования с высот от 100-15000 м. Максимальная скорость полета не превышала 970 км/ч на средних высотах и 900 км/ч — на малых. Тактический радиус действия дрона зависел от высоты и скорости полета и находился в пределах от 350 до 600 км. Носитель DC-130 выходил в расчетную точку пуска БПЛА над Тонкинским заливом на высоте 3000 м. Перед пуском на "беспилотнике" начинали раскручивать гироскопы, и носитель был вынужден в течение 4-6 мин строго выдерживать курс и горизонтальное положение. После пуска DC-130 разворачивался влево на 120-140" и уходил в море. Отделившись, дрон на участке длиной 20-25 км снижался по заданной программе до высоты 800-500 м и увеличивал скорость полета с 500 до 900 км/ч. За 20-30 км до входа в зону ПВО противника высота полета уменьшалась до 200-300 м. С выходом в начальную точку разведывательного маршрута оператор включал фотоаппаратуру. Во время полета совершалось однократное или двукратное изменение его направления для введения в заблуждение ПВО. После выполнения задания аппарат набирал высоту, выходил на практический потолок и следовал в район приземления.
Снаряжение 30-мм пушки "Бушмастер" на борту АС-130U
Дозаправка ЕС-130Н из 41-й экспедиционной эскадрильи радиоэлектронной борьбы в ходе операции "Свобода для Ирака"

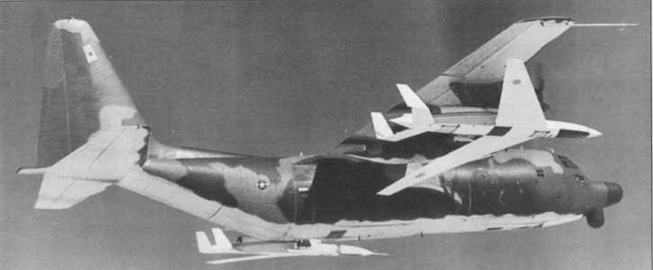

Носитель беспилотных разведчиков DC-130Е. Под крылом подвешен аппарат AQM-34L "Фаейрбее"
БПЛА часто использовались и для отвлекающих маневров. Например, 28 апреля 1968 г. дрон вышел в район Ханоя и, резко меняя высоту, совершил над ним три широких виража, чем отвлек дежурные силы ПВО, а тем временем ударная группа успешно отбомбилась по заданной цели. Для вьетнамской ПВО американские БПЛА оказались довольно сложными целями. Например, в течение первых шести месяцев 1969 г. зенитчики произвели по ним 127 пусков ракет, а уничтожили всего 23 разведчика, из них 19 летели на высоте 300-1000 м. Получается, что в среднем на один сбитый "беспилотник" вьетнамцы расходовали более 5 ракет. Основными причинами столь низкой результативности стали позднее обнаружение цели и ее неустойчивое сопровождение. Используя самолеты РЭБ, американцы постоянно ставили помехи, а сам разведчик был очень мал геометрически. DC-130 использовали не только для разведки целей над Вьетнамом, они летали также над Китаем и Северной Кореей. Всего с 1964 по 1974 годы DC-130 совершили около 3500 пусков БПЛА. При этом было потеряно 578 дронов различных модификаций. Примерно половина из них сбила ПВО, а остальные разбились из-за различных отказов матчасти. С деятельностью разведчиков связана и первая боевая потеря "Геркулеса" в "холодной" войне. Причем, эта трагическая история имеет четкие исторические параллели с сегодняшними событиями. 2 сентября 1958 г. американский самолет с оборудованием для радиоразведки С-130A-II (сер. № 56-0528) взлетел с авиабазы Инджирлик в Турции и, как заявляют американцы, случайно залетел в воздушное пространство СССР в районе армянского г. Ленинакан (сейчас Гюмри). Якобы, летчики перепутали навигационные радиомаяки в Грузии и Турции. На перехват "Геркулеса" поднялось звено истребителей МиГ-17 из 25-го ИАП, обнаружив нарушителя, они сбили его в 55 км от Еревана. 17 членов экипажа погибли. СССР более 30 лет отрицал намеренную атаку американского самолета. По официальной версии, обломки С-130 и останки шести членов экипажа случайно нашли в горах. В 1959 г. на очередной сессии ООН американский представитель предъявил запись радиоперехвата переговоров советских летчиков, из которой следовало, что попыток связаться с "Геркулесом" они не делали, зато было четко слышно, как они атакуют цель, которую опознали как "большой четырехмоторный транспортный самолет". Прослушав пленку, советский представитель в ООН Аркадий Соболев продолжал публично отрицать причастность СССР к пропаже самолета. В 1960 г. с целью сокрытия подробностей инцидента 25-й ИАП расформировали. На государственном уровне факт уничтожения "Геркулеса" был подтвержден только в 1991 г. Еще одна драматичная встреча разведывательного "Геркулеса" с истребителями произошла 24 апреля 1992 г. в Перу. С-130Н из 310-й транспортной эскадрильи USAF занимался фоторазведкой кокаиновых лабораторий в области Альто Ульяга в рамках секретной операции Furtive Bear (с англ. — крадущийся медведь). Когда его обнаружили, экипаж попытался покинуть воздушное пространство Перу, но поднятая по тревоге дежурная пара Су-22 настигла нарушителя над морем, в 25 милях к западу от Лимы. Перуанские пилоты открыли огонь из пушек, и 30-мм снаряды пробили фюзеляж в районе правой двери для десантирования. На борту С-130 возникла резкая декомпрессия, и через образовавшуюся в фюзеляже дыру вытянуло за борт одного из членов экипажа, еще 6 человек получили осколочные ранения. "Геркулес" был вынужден совершить аварийную посадку на перуанском аэродроме Пиура.
Разборка C-130J из 379-го экспедиционного авиакрыла, потерпевшего аварию в Афганистане. 3 июля 2013 г.
Разведывательный C-130A-II (сер. № 56-0528) в прицеле советского МиГ-17. 2 сентября 1958 г.

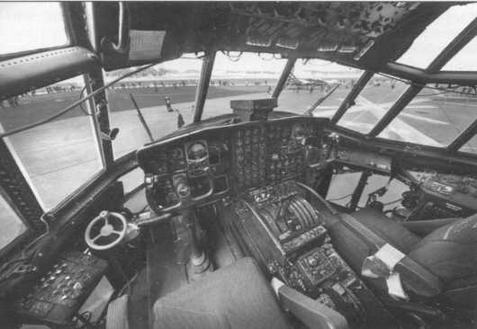

Рабочие места летчиков самолета С-130Н
"Стеклянная" кабина самолета C-130J
Потери
За долгие годы эксплуатации с "Геркулесом" происходило немало летных происшествий, которые были вызваны различными причинами. Остановимся на некоторых из них. Например, 3 сентября 1964 г. индонезийский С-130В разбился в Малаккском проливе, во время учебного уклонения от британского перехватчика Javelin FAW.9. Вероятно, пилоты слишком увлеклись маневрированием, произошло сваливание. Это была первая потеря С-130, принадлежащего иностранным ВВС. Случались и курьезные случаи. Так, 23 мая 1969 г. служивший в составе американского контингента на территории Великобритании сержант Пол Адамс Мейер (Paul Adams Meyer) из-за конфликта с женой ушел в запой и был арестован. Сбежав из-под ареста, он снова напился, проник на авиабазу Милденхалл и угнал С-130Е (сер. № 63-7789) из 36-й тактической транспортной эскадрильи 316-го авиакрыла. Он хотел лететь в США и добраться до Лэнгли, шт. Вирджиния. По тревоге были подняты две пары истребителей: американские F-100 и британские "Лайтнинги". Они пытались войти в контактсугонщиком. Тем временем Мейер пролетел над устьем Темзы и направился на юг в сторону Брайтона. Он пересек береговую черту над Ла-Маншем, потом повернул на северо-запад, затем опять изменил направление, а дальше и вовсе стал беспорядочно менять курс, пока примерно через полтора часа не упал в пролив, недалеко от Олдерни. Стоит обратить внимание на то, что, несмотря на всю сложность управления транспортным самолетом,с "Геркулесом" управился один человек, да еще и в нетрезвом состоянии. Следует вспомнить и о трагедии, которая произошла в Пакистане 7 августа 1988 г. С-130Н местных ВВС разбился вскоре после взлета из Бахавалпура. На его борту погиб Президент Зия-уль-Хак, посол США в этой стране, американский генерал и еще 17 высокопоставленных пакистанских офицеров. Некоторые исследователи пишут, что произошел террористический акт, а взрывное устройство было спрятано в ящиках с манго. Очевидцы также утверждают, что самолет взорвался в воздухе. Еще одна любопытная авария произошла 4 мая 2006 г. в Афганистане. Британский "Геркулес" С. 1 вез нового британского посла Стивена Эванса (Steven Evans). Во время полета загорелся внутренний левый двигатель, машина совершила успешную аварийную посадку на грунтовую полосу в районе г. Лашкар Гах. Все 9 членов экипажа и 26 пассажиров смогли спастись, но "Геркулес" сгорел. Позже выяснилось, что, кроме посла, на борту находились бойцы SAS, которые везли более миллиона фунтов для местных полевых командиров, которых британцы хотели "привлечь" на свою сторону. В целом, за весь период эксплуатации был потерян 331 "Геркулес". Из них в авариях и катастрофах разбились 264 машины, были сбиты зенитным огнем с земли (ЗА, ЗРК) — 44, уничтожены на земле в результате обстрелов —11, сбиты истребителями — 3, потеряны при столкновении в воздухе — 9.

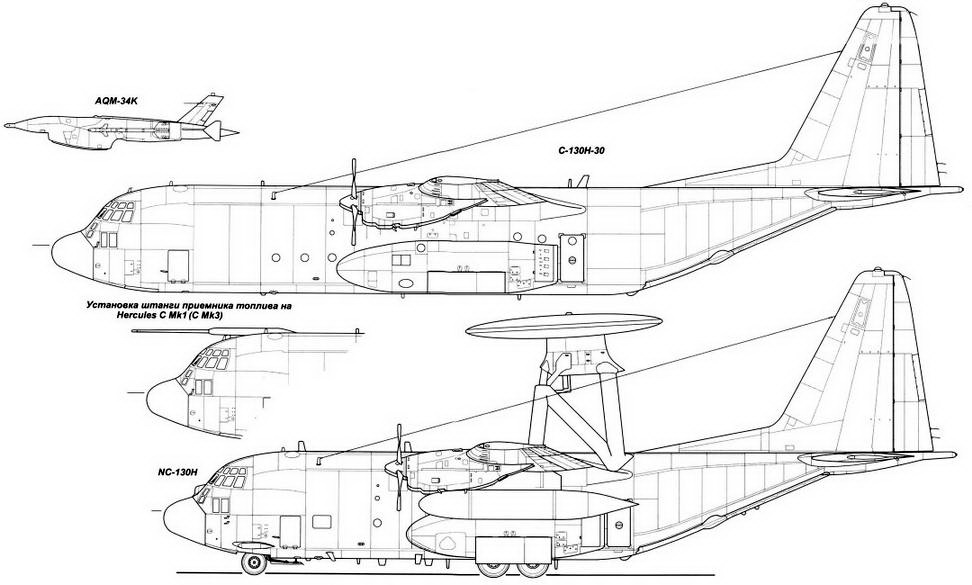

Было создано около 60 вариантов "Геркулеса", включая самолет NC-130H, на котором проводились испытания радиолокатора APS-145 для модернизированного палубного самолета Е-2С "Хокай" (вверху), и британский метеоразведчик С-130К Hercules WMk.II
| Наиболее крупные зарубежные страны-эксплуатанты С-130 (по состоянию на 2014 г.) | ||
| Страна | Кол-во | Модификации |
| Великобритания | 91 | С.1.С.2. С.З. С.4. С-5 |
| Саудовская Аравия | 51 | С-130Е/Н. КС-130Н. VC-130H. L-100-30 |
| Австралия | 36 | C-130E/H/J |
| Канада | 31 | СС-130Е/Н |
| Израиль | 29 | С-130Е/Н. КС-130Н |
| Египет | 24 | С-130Н/С. Н-30 |
| Алжир | 23 | С-130Н/Н-30 |
| Остальные страны-эксплуатанты С-130 (по состоянию на 2014 г.) | |||||||
| Страна | Кол-во | Страна | Кол-во | Страна | Кол-во | Страна | Кол-во |
| Индонезия | 19 | Юж. Корея | 10 | Судан | 6 | Чили | 4 |
| Марокко | 18 | Боливия | 9 | Бангладеш | 5 | Эквадор | 4 |
| Тайвань | 17 | Нигерия | 9 | Венесуэла | 5 | Ливия | 3 |
| Греция | 15 | Тунис | 9 | Колумбия | 5 | Австрия | 3 |
| Япония | 15 | Турция | 9 | Н. Зеландия | 5 | Ботсвана | 3 |
| Франция | 14 | Бразилия | 8 | Перу | 5 | Дания | 3 |
| Аргентина | 12 | Таиланд | 8 | Польша | 5 | Камерун | 3 |
| Индия | 12 | Швеция | 8 | Португалия | 5 | Оман | 3 |
| Италия | 12 | Иордания | 7 | Филиппины | 5 | Йемен | 2 |
| Пакистан | 12 | ОАЭ | 7 | Афганистан | 4 | Кувейт | 2 |
| Ангола | 11 | ЮАР | 7 | Габон | 4 | Нигер | 2 |
| Бельгия | 11 | Абу Даби | 6 | Заир | 4 | Уругвай | 2 |
| Испания | 11 | Вьетнам | 6 | Катар | 4 | Шри Ланка | 2 |
| Иран | 10 | Ирак | 6 | Нидерланды | 4 | Эфиопия | 2 |
| Мексика | 10 | Малайзия | 6 | Румыния | 4 | ||
| Сингапур | 10 | Норвегия | 6 | Чад | 4 | ||
Итоги
"Геркулес" до сих пор продолжает успешно служить. В Вооруженных Силах США используется 168 самолетов С-130, в ВВС Национальной гвардии 222 машины и еще 106 находятся в резерве USAF. В целом, "Геркулесы" эксплуатируются Воздушными силами и гражданскими авиакомпаниями 70 стран мира (см. таблицы). Основной модификацией (около 70% от общего числа) остается С-130Н. Безусловно, "Геркулес" оказался очень удачным самолетом, по сумме качеств превосходившим своих конкурентов, что способствовало его широкому распространению в мире. Строить серийно машины подобного класса смогли лишь немногие страны. Фактически, единственным прямым аналогом можно считать советский Ан-12, который начали выпускать с 1958 г. Немного позднее в Великобритании в производство запустили тоже четырехдвигательный, но двухбалочный и более легкий самолет AW.660 Argosy. В начале 1980-х годов китайцы стали строить Y-8, представлявший собой местный вариант Ан-12, а еще через пару десятилетий они развернули выпуск Y-9, который стал дальнейшим развитием предыдущей машины. Что касается других стран, то во Франции и Германии поначалу потратили много времени на идею военно-транспортного самолета с коротким взлетом и посадкой (STOL) и взялись за похожую на С-130 машину только в конце 1950-х годов. Совместными усилиями им удалось построить довольно удачный двухдвигательный С-160 Transall, но он имел меньшую грузоподъемность, да и пошел в серию на 15 лет позже, когда "Геркулес" уже безраздельно властвовал над военными перевозками. В начале 1970-х годов японская фирма Kawasaki создала еще более легкий "транспортник" С-1 с двумя реактивными двигателями, который остался продуктом чисто национального использования. Впрочем, развитие средних транспортных самолетов на фоне "Геркулеса" — это тема отдельного разговора, которому мы посвятим статью в следующем номере "АиВ". Таким образом, "Геркулес" можно считать самым успешным военно-транспортным самолетом за всю историю мировой авиации. Фирма Lockheed-Martin постоянно работает над совершенствованием С-130, опираясь на резервы,заложенные в его конструкции. Это позволяет "Геркулесу" и через шесть десятилетий после первого взлета оставаться на передовых позициях мировой транспортной авиации.Игорь Бабенко/ Киев
Ан-8 - начало биографии (к 60-летию первого вылета самолета)

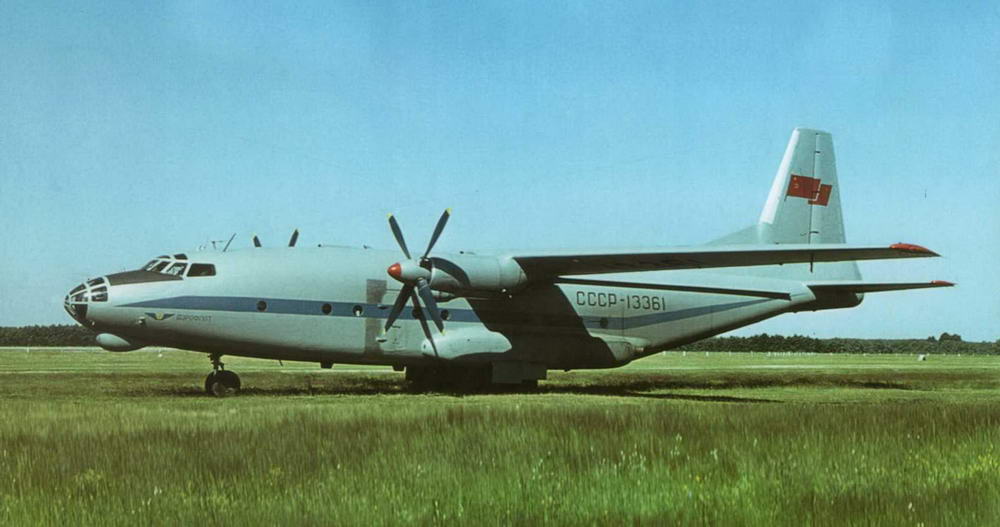

Опытный самолет Ан-8[* Подробно история Ан-8 была описана в "АиВ", №№ 3, 4 '96 и спецвыпуске за 2006 г.] с турбовинтовыми двигателями ТВ-2Т построили на опытном производстве ОКБ-473 (ныне ГП "Антонов") при участии соседнего серийного авиазавода. По проекту он должен был иметь максимальную взлетную массу 42000 кг и перевозить груз 11000 кг на расстояние 850 км. Первый вылет этого самолета состоялся 11 февраля 1956 г. с заводского аэродрома Святошин в Киеве. В экипаж, который, в основном, был набран из представителей ЛИИ, входили: командир Я.И. Верников, второй пилот В.П. Васин, штурман В.П. Кондратьев, бортрадист Чижиков, ведущий инженер А.В. Евдокимов, а также работавший в ОКБ-473 бортинженер И М. Морозов. Наземную испытательную бригаду антоновской фирмы возглавлял Е.К. Сенчук. Двигатель ТВ-2Т создавали вывезенные из Германии немецкие специалисты, которых собрали в ОКБ-2 при авиамоторном заводе на станции Красная Глинка, в 30 км от Куйбышева (ныне — Самара). В качестве базового использовался проект Jumo 022, начатый в 1944 г. на фирме "Юнкере". В 1948 г. это конструкторское бюро возглавил Н.Д. Кузнецов, который и руководил дальнейшими работами. После непродолжительного этапа заводских испытаний Ан-8 передали в ГК НИИ ВВС. Зиму и весну 1956-57 годов самолет находился в Чкаловской. Один из полетов, связанный с определением характеристик боковой устойчивости, едва не окончился трагически. По заданию, на высоте 4000 м требовалось отклонить руль направления на максимальный угол. Делалось это постепенно, ступенчато, по 5' в каждом режиме. В какой-то момент, еще не дойдя до крайнего положения, руль самопроизвольно "ушел" на максимальный угол. Попытки обоих летчиков сдвинуть педали не давали результата. Бортинженер начал искать ремень, чтобы привязать его к одной из ушедших вперед педалей и потянуть, помогая летчикам. Самолет снижался по спирали с большим креном. На высоте около 500 м кто-то из летчиков сообразил, что можно помочь двигателями — один убрали на малый газ, а другому дали взлетный. Разворачивающий момент от асимметричной тяги помог рулю направления выйти из этого очень опасного положения. Было очевидно, что проблемы возникли из-за перекомпенсации руля. Этот конструктивный дефект требовалось срочно "лечить". В целом военные испытатели отметили много дефектов, как конструктивных, так и производственных, а основным источником претензий стали двигатели. Как вспоминает ведущий инженер по испытаниям силовых установок Л.Н. Мотренко, входивший в то время в состав антоновской испытательной бригады Ан-8, "ТВ-2Т отличался неудовлетворительными помпажными характеристиками на крейсерских высотах 5-6 тысяч м, низкой надежностью и малым ресурсом". В то время Н.Д. Кузнецов уже был занят созданием более мощного турбовинтового двигателя для стратегического бомбардировщика А.Н. Туполева, и ТВ-2Т передали для доводки находившемуся в Запорожье ОКБ-478, которое возглавлял А.Г. Ивченко. Доводить чужое изделие — очень сложная и неблагодарная задача. Неудивительно, что А.Г. Ивченко вместо этого предложил поднять мощность своего двигателя АИ-20 с 4000 до 5500 л.с. В результате появился вариант АИ-20Д, который успешно прошел испытания на летающей лаборатории и получил "прописку" на Ан-8. Правда, заявленной мощности достичь не удалось и пришлось довольствоваться 5180 л.с., что неизбежно привело к снижению максимального взлетного веса Ан-8. В начале лета 1957 г. самолет возвратился в Киев и был поставлен в цех опытного производства для замены двигателей и устранения замечаний военных. В ходе доработок заменили вертикальное оперение: сделали аналогичные Ан-10 киль и руль, а площадь форкиля увеличили. В результате улучшили путевую устойчивость и устранили перекомпенсацию. Первый вылет Ан-8 с двигателями АИ-20Д состоялся 30 октября 1957 г. Командиром снова пригласили Я.И. Верникова. Накануне ведущим инженером по летным испытаниям стал Р.С. Король, заменивший Е.К. Сенчука, который был назначен заместителем главного конструктора. Завершив заводские испытания, в начале лета 1958 г. самолет вторично передали на Госиспытания в ГК НИИ ВВС. На сей раз они прошли успешно, и Ан-8 получил официальную рекомендацию к серийному производству. Однако такие испытания ни один самолет без замечаний не проходил, вот и в Заключении Акта по Ан-8 было указано, какие недостатки подлежат устранению до начала эксплуатации в строевых частях ВТА и какие дополнительные испытания следует еще провести. 4 октября 1958 г. в небо поднялся первый серийный Ан-8, построенный на Ташкентском авиазаводе им. В.П. Чкалова. Выполнил этот полет полностью ташкентский экипаж, прошедший тренировки на опытном самолете и допущенный к полетам. В конце года опытный самолетопятьбыл в Киеве. Предстояло провести комплексную программу дополнительных испытаний. Ее основной темой стали прерванные и продолженные взлеты с целью определения максимального взлетного веса и потребной длины ВПП. Кроме того, предстояло определить: - газодинамическую устойчивость двигателя при различных регулировках расхода топлива и оборотов; - характеристики устойчивости при отказах одного двигателя и одномоторный потолок; - оценить доработки по замечаниям Акта Государственных испытаний. Испытания по этой программе начались в феврале 1959 г. Если раньше в состав экипажа входили специалисты из ЛИИ, ГК НИИ ВВС и ОКБ, то теперь он был полностью "фирменным": командир Г.И. Лысенко, второй пилот Ю.В. Курлин, штурман В.Н. Попов, бортрадист С.С. Галка, бортинженер А.А. Круц и бортмеханик М.И. Чесноков. Базировался Ан-8 в аэропорту Жуляны вместе с также проходившими испытания Ан-10 и Ан-12, поскольку заводской аэродром Святошин в то время имел грунтовую ВПП и не обеспечивал безопасную эксплуатацию больших самолетов в осенне-зимний период. 15 апреля 1959 г. из Ташкента в Киев перегнали первый серийный Ан-8, который подключили к испытаниям. В то время произошли некоторые изменения в составе испытательной бригады. Ее возглавил ведущий инженер В.А. Федоров, заместителем которого стал В.Н. Шаталов. Освободилась и должность инженера-экспериментатора, на которую пригласили меня. Пройдя медкомиссию, я получил допуск к участию в испытательных полетах. Несколько слов об обязанностях экспериментатора. В те далекие годы не существовало (по крайней мере, в СССР) регистраторов полетных данных, в которых использовался магнитный носитель. Каждый параметр поведения самолета фиксировал отдельный прибор с бумажной лентой или фотопленкой в качестве носителя информации. В соответствии с программой испытаний самолет оснащали определенным количеством контрольно-записывающей аппаратуры (КЗА). Управление ею выводили на отдельную приборную доску, установленную на рабочем месте инженера-экспериментатора. Продолжительность испытательного полета тяжелого самолета могла составлять несколько часов, а время непрерывной записи каждого регистратора составляло несколько десятков минут. Поэтому в обязанности экспериментатора входило включение определенной группы записывающих приборов только на время того или иного испытательного режима. Некоторые параметры работы систем самолета выводились на визуальные указатели, показания которых нужно было записывать в планшетку, а после полета синхронизировать с записями самописцев. За прошедшие с тех пор десятилетия в этой области произошли революционные изменения. От приборов, царапавших закопченную бумагу, мы пришли к цифровым накопителям и компьютерной обработке результатов полета. В первых полетах по новой программе испытаний оценивались газодинамические, т.е. помпажные, характеристики двигателей. Об этой работе расскажу подробнее, поскольку были определенные проблемы. Газодинамика проверялась при предельных значениях регулировки оборотов ротора двигателя. Чтобы измерить их с точностью ±1 % от 15000 оборотов в минуту, требовалось записать эти 15 тысяч. Специалисты по КЗА установили на коробке приводов индукционный датчик, который при каждом обороте ротора давал электрический импульс, подаваемый на осциллограф и регистрируемый на светочувствительной бумажной ленте. Авиационных осциллографов, способных записать 15 тысяч импульсов в минуту, не было, пришлось на борту установить лабораторный осциллограф "Геофизика" с протяжкой ленты 1 метр в секунду. После наземной тренировки в работе с этим прибором мы полетели по заданию. В кассету осциллографа было заправлено 20 м бумажной ленты, каждая запись на установленном режиме работы двигателя должна была продолжаться 3-4 с, т.е. 4-5 "площадок" по этому заданию, а в остальное время полета выполнялись другие режимы. После первой "площадки" заглядываю в прибор и вижу, что бумага оборвана на входе в приемную кассету. В какой момент оборвало бумагу и записано ли что-нибудь, я не знаю. Открыть кассету — значит засветить то, что там есть. Прошу командира сделать паузу. Прячу кассету в парашютную сумку и на ощупь проверяю содержимое. Обнаруженный там кусочек ленты прячу в сумке. Снова режим, и снова обрыв. Понимаю, что рывок при включении большой скорости протяжки рвет бумагу. Повторяем третий раз — тот же результат. Выполняем остальную часть задания и садимся.
Опытный Ан-8 с двигателями ТВ-2Т во время первых рулежек. Аэродром Святошин, февраль 1956 г.
Докладываю начальнику летно-испытательной станции В.Е. Чеботареву о происшествии с бумагой. Он дает разгон прибористам, требует показать обрывки. Но оказывается, что они посчитали бесполезными не только эти кусочки, но и всю ленту и выбросили бумагу в нужник "дачного типа". Команда — достать и померять, сколько было заправлено ленты! Бедным ребятам пришлось извлекать палками куски осциллограмм из сортирной ямы! Перед следующим полетом кассету зарядили пленкой от авиационного фотоаппарата. На сей раз все записи удалось сделать. Теперь моя задача — посчитать количество импульсов на каждом метре пленки! Были также определены поведение самолета при отказе одного двигателя и наивыгоднейшая скорость набора высоты в одномоторном полете. Теперь можно было приступать к прерванным и продолженным взлетам. 30 марта 1959 г. Аь 8 приземлился на летном поле аэродрома Гостомель. Мы все еще базировались в Жулянах, но уже знали, что Гостомель передан нам и станет нашей испытательной базой. Туда на Ан-2 прилетели два инженера: наш А.К. Середа и представитель ГК НИИ ВВС подп-к А.Д. Осипов. Они разметили ВПП, установили временные метки расстояний. Затем на Ан-8 были выполнены три прерванных взлета с выключением одного двигателя на различных скоростях, вплоть до скорости отрыва. Замеренная дистанция пошла в зачет. В начале мая мы перебазировались в Гостомель навсегда. Примерно в эти дни самолет в Жулянах посетил знаменитый летчик генерал-лейтенант А.И. Покрышкин. Ему наш самолет понравился, но с точки зрения истребителя — большая мишень, легко в нее попасть! В середине апреля подошли к зачетным полетам по определению дистанции продолженного взлета. Эти полеты выполнялись в Борисполе, в то время — военном аэродроме. Взлетали с бетонной ВПП курсом на север, в сторону Броваров, постепенно увеличивая взлетный вес. Запомнился зачетный полет со взлетной массой 38 т. На скорости отрыва выключили двигатель. По инструкции убрали шасси, на безопасной высоте — закрылки. Вертикальная скорость — около двух метров в секунду. По курсу на расстоянии примерно 12 км виднелись три 260-метровые мачты Броварской радиостанции. У штурмана возникли сомнения — успеем ли набрать высоту, чтобы пройти над ними. Слышу в наушниках СПУ, как он сдавленным голосом обращается к Лысенко: "Георгий Иванович, мачты впереди". Таким же голосом командир отвечает: "Помолчи, сам вижу". Не долетев до них, отвернули в сторону на высоте примерно верхушек мачт. Взлетная масса 38 т и была записана в Руководстве по летной эксплуатации как предельная (при стандартных условиях). Начиная с августа 1959 г. идо ноября 1960 г., опытный и первый серийный Ан-8 были задействованы в программе по парашютному десантированию. Тему поделили между двумя самолетами: на опытном отрабатывали десантирование грузов и техники, а на серийном — личного состава. В работе участвовали московские фирмы, создававшие парашютные системы и платформы для техники ВДВ, а также личный состав десантных частей. Этим огромным коллективом успешно руководил ведущий инженер В.Н. Гельприн. В его подчинении также находились два Ан-12, на которых параллельно проводились аналогичные испытания. Ан-8 был первым в СССР специализированным военно-транспортным самолетом с хвостовым грузолюком. Опыта десантирования техники из грузовой кабины методом вытягивания парашютом ни у кого не было. К первым сбросам подходили постепенно и очень осторожно. Если поведение самолета при движении груза по грузовой кабине еще можно было как-то имитировать или рассчитать, то действие грузовой платформы при сходе с порога кабины никто предсказать не мог. Тогда не было мощных компьютеров и методов расчета динамики поведения груза. Начались испытания по определению характеристик и подбору параметров вытяжных парашютов: длины стренги, площади купола, динамики его наполнения и тягового усилия. Не буду описывать всех технических подробностей методики десантирования, лишь отмечу, что пришлось выполнить достаточно много полетов с вытяжными парашютами. Имело также значение определение скорости полета при десантировании с учетом выдерживания необходимого угла тангажа и, соответственно, угла наклона пола грузовой кабины, который должен быть нулевым или небольшим положительным. Следующий шаг — реальные сбросы весовых малогабаритных макетов. Первому сбросу в воздухе предшествовал любопытный наземный эксперимент. На окраине аэродрома выкопали яму по ширине грузолюка, длиной метров 10 и глубиной около двух метров. На яму накатили самолет так, чтобы порог грузолюка совпадал с ее краем. В грузовой кабине в крайнем переднем положении установили платформу с макетом — металлическим ящиком, наполненным чугунными чушками. К платформе прикрепили стренгу длиной около 100 м, второй конец которой прицепили к автомобилю ГАЗ-63, стоявшему по другую сторону ямы. Во время буксировки самолета к месту эксперимента платформа была зашвартована, как это делается в полете. В это время О.К. Антонов вызвал к себе Гельприна, и тот уехал, предварительно дав необходимые указания двум помощникам, ответственным за десантно-транспортное оборудование. Я наблюдал за движением платформы со своего рабочего места на борту самолета. По команде включил запись регистрации скорости движения груза. В проеме грузолюка вижу, как начал двигаться автомобиль и вытягиваться стренга. В момент, когда она была выбрана полностью, самолет вздрогнул, почувствовался рывок, мне показалось что автомашина слегка встала на дыбы, и груз пошел. После того, как он упал в яму, в грузовую кабину возвратились "ответственные" исполнители и обнаружили, что они не отсоединили один из двух тросов швартовки платформы к полу, и теперь швартовочный узел вырван "с мясом". Можете представить реакцию Гельприна, когда ему доложили о поломке самолета. После этого сомнительной важности эксперимента состоялся расширенный методсовет, принявший решение о выполнении полета с реальным сбросом — первым в истории советской авиации. Сброс малогабаритного 4500-кг весового макета прошел нормально, продольное возмущение Ан-8 легко парировалось рулем высоты. Груз вышел из самолета с небольшим положительным углом тангажа, парашютные системы были введены в действие без замечаний. Этот маленький успех придал всем силы. Не скрою, что у летчиков перед первым сбросом был заметный "мандраж", как обычно происходит, когда предстоит идти в неведомое. Перед началом испытаний мы получили УТИ МиГ-15 для сопровождения и наблюдения за процессом выхода груза из самолета. В задней кабине находился кинооператор, снимавший процесс выхода платформы. По кинограмме строились траектории выхода груза и его поведение после выхода. Для "привязки" груза к самолету на его борту нанесли масштабную сетку.

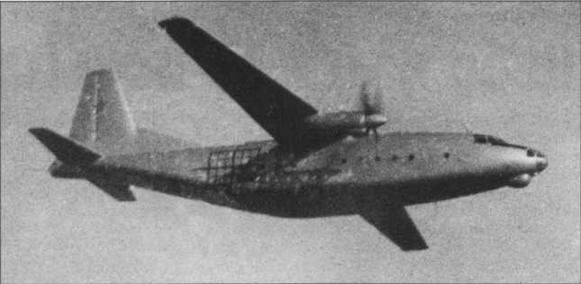

Опытный Ан-8 с двигателями АИ-20Д в период проведения испытаний по десантированию грузов
Параллельно была выполнена программа по имитации аварийных ситуаций. Грузовая кабина Ан-8 позволяла разместить две десантные платформы массой по 4,5 т каждая. Перемещались они с помощью транспортера, который мог свободно двигаться, если платформа вытягивалась парашютом, а мог работать от ручного или электрического привода. Рассматривались две крайние ситуации. Первая: задний груз вышел, а передний застрял в исходном положении. При этом центр тяжести самолета уходит вперед за ограничения. Вторая: задний груз вышел, а передний застрял вблизи порога грузолюка, и центровка уходит назад за предельно-допустимую. Этот вариант был гораздо опаснее первого, поскольку самолет мог оказаться неустойчивым в продольном отношении. Приближались к предельным положениям центра тяжести постепенно, передвигая в полете платформу на транспортере из одного крайнего положения в другое. По результатам этих испытаний были выработаны рекомендации экипажу. Не все шло гладко со сбросом деревянных макетов техники. Вспоминаю сброс пушки с длинным стволом, который наблюдал из задней кабины "МиГа". Пушка стояла на платформе стволом вперед. Когда платформа прошла порог кабины, то стала почти вертикально. Деревянный "ствол" ударил по самолету в районе кабины стрелка и разлетелся в щепки, не причинив вреда Ан-8. Скорость выхода платформы оказалась недостаточной то ли из-за скорости самолета, то ли из-за малой площади вытяжного парашюта. Подобное поведение платформы было недопустимо. Если в момент открытия основной парашютной системы платформа окажется "на спине", парашюты могут запутаться, не наполниться, и груз будет поврежден. У нас был случай с реальной легкой бронемашиной, когда парашюты вообще не раскрылись. Как выяснилось, из-за недосмотра сопровождающих фал принудительного раскрытия парашюта оказался оборванным. Кроме техники, выполнялись также сбросы с транспортера стандартных, принятых в ВДВ грузов в различных упаковках. Определялась площадь разброса десантируемых грузов. Никаких проблем эта работа не создала. Несколько слов об испытаниях по десантированию личного состава ВДВ. Этому предшествовали сбросы набитых песком манекенов, весивших до 120 кг. Парашют раскрывался принудительно, как это принято в реальной практике ВДВ. Самолет был оборудован кинокамерами на консолях крыла, под кабиной стрелка и внутри грузовой кабины. Манекен укладывали на носилки, установленные на пороге грузолюка, и по команде включения кинокамеры сбрасывали в поток. Траекторию движения анализировали по кинозаписи. Затем к работе приступили парашютисты-испытатели. Так как от десанта требовалось приземлиться как можно более кучно, делались попытки покидать самолет через грузолюк в два параллельных потока. Однако выяснилось, что в этом случае траектории парашютистов пересекались, и они могли столкнуться в воздухе. В результате рекомендовали покидание в шахматном порядке — "левый-правый". Летом произошел неприятный эпизоде испытателями. В конце дня они решили прыгнуть еще раз, и в тот момент, когда они покинули самолет на высоте примерно 600 м, неожиданно налетел шквал. Этих ребят, настоящих профессионалов своего дела, разметало по окрестным садам и огородам. К счастью, они отделались ушибами и царапинами. В целом объем испытаний был огромный, и к ним подключили еще один серийный Ан-8. К сентябрю 1960 г. наши специалисты свою часть программы закончили с положительными результатами. Прибыли летные экипажи и "наука" из ГК НИИ ВВС для выполнения контрольных полетов и выдачи Заключения. Опытный Ан-8 был задействован и в этой работе, но, к сожалению, в начале ноября его жизнь оборвалась. Самолет списали после нелепой аварии, которая, к счастью, произошла на земле и обошлась без человеческих жертв. Это происшествие подробно описано в книге "Летный риск". К большому сожалению коллектива ОКБ-473, самолет Ан-8 на вооружение советских ВВС так и не приняли. Как было записано в решении высоких инстанций, "Принять на снабжение ВТА", со всеми вытекающими отсюда последствиями, т.е. отсутствием столь ожидаемых наград и премий. Всю "обедню" испортил наш же родной Ан-12, который стал основным самолетом советской ВТА и принес фирме Ленинскую премию, а также много орденов. В Ташкенте построили 150 серийных Ан-8, которые относительно недолго использовались в ВВС, а затем были переданы Аэрофлоту и летно-транспортным отрядам различных министерств Союза. Некоторые из этих самолетов дожили до новейших времен и попали в коммерческие авиакомпании. Несколько "восьмерок" еще совсем недавно работали в Африке, долетывая отпущенные дни.
Андрей Совенко/ "АиВ"
Региональные лайнеры: высокий сезон
Как же правы оказались те, кто в середине 1990-х годов предсказывал бешеный рост заказов на региональные пассажирские самолеты вместимостью от 70 до 100 мест! За последние 15 лет на рынок, после примерно тридцатилетнего перерыва, было выведено несколько новых самолетов этого класса. Объемы их продаж действительно впечатляют: только лайнеров семейства Embraer-170/175/190/195 (Бразилия, первый полет самолета семейства состоялся в 2002 г.) уже поставлено более 1200 экземпляров, a Bombardier CRJ-700/705/900/1000 (Канада, первый полет — 1999 г.) в эксплуатацию поступило около 750. На порядок меньший, но все же заметный на рынке результат демонстрирует Сухой Superjet SSJ-100 (Россия, первый полет — 2008 г.), этих машин произведено более 100, при этом в эксплуатации находятся только 64 из них. Украинское семейство Ан-148/158 (первый полет — 2004 г.) занимает предпоследнее место в рейтинге с показателем 39 единиц. А замыкает этот своеобразный хит-парад китайский СОМАС ARJ21 (первый полет — 2008 г.), к настоящему времени в эксплуатацию поступила всего 1 машина этого типа. Итого: примерно 2090 новых самолетов за 15 лет, прошедших с момента выхода на линии первого представителя рассматриваемого класса — CRJ-700. В этой истории самое интересное то, что заказы на новые "риджинал джеты" все еще не оскудевают, напротив — темпы их производства только растут. Более того, в этом секторе рынка появился новый игрок, о котором еще десяток лет назад никто и подумать не мог.
"Ветер с Востока победит ветер с Запада"
Похоже, что, задумывая региональный самолет Mitsubishi MRJ (Mitsubishi Regional Jet), японцы руководствовались этим пророческим афоризмом Мао Цзе Дуна. Нарождающаяся (а точнее, все еще возрождающаяся после Второй мировой войны) авиапромышленность Страны восходящего солнца уже явила миру оригинальные образцы транспортных, патрульных и боевых самолетов. Теперь пришла очередь пассажирских лайнеров, а начинать, конечно, лучше всего с относительно небольших региональных воздушных судов вместимостью до 100 кресел. На что же надеются трудолюбивые японцы, вступая в конкуренцию в совершенно новой для себя области с именитыми производителями, за плечами у которых десятки лет работы на мировом рынке и тысячи проданных самолетов? Думаю, ответ на этот вопрос легко найдет каждый — на доведенные до совершенства технологии и те конкурентные преимущества, которые обеспечивает их применение. Все знают: Япония — Мекка современных технологий в электронике, металлообработке, химической индустрии, финансах, промышленном менеджменте. Так почему бы не собрать все это вместе и не совершить новый технологический прорыв в самолетостроении? Прорыв собралась совершить Mitsubishi Aircraft Corporation — совместная "дочка" Mitsubishi Heavy Industries и Toyota Motor Corporation при технической поддержке Fuji Heavy Industries. Согласитесь, эти названия говорят о многом — все три материнские компании являются лидерами японской индустрии и, безусловно, обладают необходимыми ресурсами, чтобы реализовать задуманное. Кроме того, они уже наработали солидный опыт как поставщики комплектующих изделий для ряда американских самолетов. В частности, они поставляют примерно 30% компонентов Boeing-787 Dreamliner. Однако создание собственного самолета — совсем другое дело. Поначалу ставка на новейшие технологии привела к решению изготавливать самолет почти полностью из композиционных материалов — создать этакий аналог А350 и В787, только меньших размеров. Однако через несколько лет упорной работы возобладала более взвешенная точка зрения, и основные силовые элементы конструкции были перепроектированы на применение алюминиевых сплавов. В реальном самолете весовая доля КМ не превышает 15%, что представляется довольно консервативным показателем, впрочем, вполне сходным с данными самолетов-аналогов. Другое дело, что и сами алюминиевые сплавы, и методы их обработки, и способы расчетов конструкций из них были доведены до высшей возможной степени. В кессоне крыла и фюзеляже широко использованы прессованные панели с цельноформованными стрингерами, большое количество сложных деталей получено методом фрезерования на многокоординатных станках, более широко применена автоматическая клепка с повышенным качеством. В результате не только удалось удешевить производство, но и значительно улучшить механические свойства конструкции. А если учесть снижение веса и энергопотребления бортовых систем и оборудования, обусловленное применением элементной базы нового поколения, то становится понятным заметный рост весового совершенства MRJ по сравнению с упомянутыми ранее аналогами. Под весовым совершенством в данном случае предлагаю понимать отношение массы пустого снаряженного самолета к количеству перевозимых пассажиров. Чем меньше эта интегральная величина, тем лучше. По этому параметру, если его сосчитать для современных "регионалов" в сопоставимых условиях (то есть брать максимально близкие по вместимости и дальности полета модели, одинаковый шаг кресел пассажиров и т.д.), MRJ превосходит Ан-158 приблизительно на 8%, Embraer-190 — на 10%, "Суперджет" SSJ-100 — на 12%. Правда, информация, которая поступает с начавшихся недавно испытаний самолета (читатели помнят, что первый полет MRJ90 состоялся 11 ноября прошлого года), позволяет предположить, что по пути к серии MRJ все же немного потяжелеет. Уже в ходе первых полетов и наземных прочностных испытаний специально построенного образца самолета была выявлена "недостаточная прочность крыла и необходимость усиления шасси для большей безопасности". В ходе специальной пресс-конференции в декабре прошлого года представители "Мицубиси" признали, что прочность планера "ранее расценивалась слишком оптимистично". Однако расстраиваться по поводу этой неудачи японским конструкторам особенно не стоит. Пожалуй, в истории авиации не было еще ни одного самолета, конструкция которого бы в ходе испытаний и доводки становилась бы легче.
Самолет SSJ-100 авиакомпании Interjet. 23 мая 2013 г.
И все же, выявленные незначительные проблемы с прочностью стали источником больших проблем для программы в целом. Необходимость внесения изменений в конструкцию вызвала отсрочку поставки первого самолета в эксплуатацию на целый год — до середины 2018 г. Справедливости ради отметим, что это далеко не первая отсрочка в программе MRJ. Достаточно сказать, что по начальным планам первый полет гордости японской авиации должен был состояться еще во втором квартале 2012 г. То есть, по состоянию на сегодня задержка поступления лайнера в эксплуатацию уже превысила 5 лет. За это время несколько крупных авиакомпаний успели заключить и разорвать контракты на поставку MRJ. Мы не будем на этом подробно останавливаться — отметим лишь, что на сегодня портфель заказов "Мицубиси" насчитывает более 200 самолетов по "твердым" контрактам, в том числе 15 машин для японской компании All Nippon Airways и 150 — для американских перевозчиков Trans States Holdings и SkyWest. Последняя авиакомпания, кстати, является самым крупным региональным перевозчиком в мире. Плюс опционы на 184 самолета. Такого объема заказов более чем достаточно для продолжения инвестирования в программу и уверенного взгляда в будущее. Кстати, чтобы обеспечить производство самолета в необходимых объемах, "Мицубиси" построила новый сборочный завод недалеко от аэропорта Нагои. Количество его работников составляет около 2000 человек, а плановый темп выпуска достигает 10 самолетов в месяц. Что же касается предыдущих задержек программы MRJ, то считается, что основной их причиной стали отсрочки поставки двигателей и других комплектующих изделий. В этой связи нельзя не отметить, что японцы выбрали абсолютно правильную тактику, ожидая полной готовности всех комплектующих. Ведь для MRJ они выбрали самые лучшие изделия мирового авиапрома. Особенно это относится к новейшим американским двигателям Pratt&Whitney PW1217G, которые на режиме крейсерского полета с учетом всех отборов мощности, характерных для пассажирского самолета, по топливной эффективности заметно превосходят всех своих конкурентов. Так, в сравнении с французско-российскими двигателями SaM-146 самолета SSJ-100 они выигрывают 9% топлива, с двигателями General Electric CF34-10E7 самолета Embraer-190 — 12%, а в сравнении с запорожскими Д-436-148Д самолета Ан-158 — 13,5%. По удельной тяге, то есть тяге, "снимаемой" с одного килограмма веса установленного двигателя, изделие "Пратт-Уитни" также превосходит упомянутые аналоги на 8-10%. Причина успеха PW1217G — все те же новые технологии, в разработку которых, не скупясь, вложила "Пратт-Уитни". Их изделие в сравнении с конкурентами имеет компрессор с более высокой степенью сжатия, меньшие аэродинамические потери вдоль всего газового тракта, гораздо большую степень двухконтурности и намного более широкое применение композитов. В частности, из КМ полностью изготовлены широкохордные лопатки вентилятора. Кроме того, трудно отделаться от предположения, что именно применение американского двигателя обеспечило японскому самолету большой стартовый заказ со стороны авиакомпаний США. К чести "Мицубиси" следует отметить, что время вынужденных простоев, связанных с нарушениями графика поставки комплектующих, фирма потратила с пользой. Например, чтобы сделать самолет более соответствующим строгим требованиям мирового рынка, "Мицубиси" наняла несколько опытных летчиков и инженеров- эксплуатантов из разных стран для оценки уже принятых проектных решений и выработки рекомендаций для будущих. Одним из результатов деятельности этой группы стало увеличение на определенном этапе поперечного сечения фюзеляжа, чтобы превзойти показатели комфорта лайнеров "Бомбардье" и "Эмбраер". Таким образом, не только по топливной эффективности, но и по такому важному показателю, как удельный объем салона на одного пассажира, MRJ существенно превосходит все самолеты обоих лидеров рынка: и "Эмбраер", и "Бомбардье". Мало того, благодаря значительно меньшей взлетной массе, чем у конкурентов, эксплуатация MRJ будет обходиться дешевле также из-за меньших аэропортовых и аэронавигационных сборов. В целом, как утверждают японцы, прямые эксплуатационные расходы, включая затраты на техническое обслуживание, самолетов семейства MRJ будут на 20% ниже, чем у рассматриваемых в данной статье других лайнеров. Это и есть тот главный козырь, на который делает ставку "Мицубиси".
Отнюдь
Слов нет, судя по всему, японский самолет может получиться очень хорошим. Но означает ли это, что песенка остальных участников рынка спета? Как говаривал в схожих ситуациях поручик Ржевский, — отнюдь. Во-первых, у обоих нынешних лидеров рынка имеются портфели нереализованных пока заказов, исчисляемые сотнями самолетов. Это работа на 5-7 лет вперед. Во-вторых, бразильцы и канадцы проводят активную работу по модернизации своей продукции путем применения и новейших двигателей, и перспективного оборудования, и передовых технологий. В частности, выход на линии первого Embraer E-Jet Е2 (о нем мы поговорим во второй части статьи) запланирован на тот же 2018 г., что и MRJ90. И в-третьих, у каждого из самолетов есть свои особенности, свои локальные преимущества, которые часто играют определяющую роль на конкретных рынках. Так что крупные игроки, вне всякого сомнения, и впредь смогут хвастаться большими объемами продаж своих лайнеров. А вот что ждет игроков, так сказать, второго плана — россиян, украинцев и китайцев? Их перспективы на ближайшее десятилетие далеки от тех, что ожидают бразильцев, канадцев и даже японцев. Тем не менее, они упорно цепляются за рынок и не оставляют надежды получить принадлежащий им кусок пирога. На что же они расчитывают?
Кабина экипажа и пассажирский салон самолета MRJ
Super story
Рассмотрение текущего состояния этих программ начнем с российского "Суперджета". Проблематика этой машины неоднократно обсуждалась на страницах "АиВ", взять хотя бы публикации в № 4/08 и № 2/12. Однако к настоящему моменту многое изменилось. Это обусловлено беспрецедентной в современном мире зависимостью этой программы от государства (в плане финансирования и лоббирования продаж) и тем сложным экономическим положением, в которое само российское государство попало в связи со своей внешней политикой. Санкции и ослабление национальной валюты привели к изменениям структуры авиатранспортного рынка в России, в частности, к резкому сокращению международных перевозок. В то же время, внутренние перевозки несколько возросли, частично потому, что полеты в оккупированный Крым стали отражаться в статистике как внутренние. При этом внутренние перевозки в России были и остаются убыточными, дотационными. В результате только за 2014 г. операционный финансовый результат авиатранспортной отрасли РФ составил около 5 млрд, рублей убытка. Мало того — падение курса рубля за тот же год (напомним — до 40 руб. за долл.) привело к росту расходов на лизинг воздушных судов. В результате суммарный объем убытков гражданской авиации России за 2014 г. достиг 30 млрд. руб. или 750 млн. долл. Аналогичной информации за прошлый год автору найти не удалось, однако нет никаких сомнений (учитывая падение курса рубля за этот год в 2 раза), что убытки российских авиаперевозчиков только выросли. В течение года в стране образовался заметный избыток провозных мощностей, и закупки новых воздушных судов затормозились, несмотря на давление правительства. Этим, в частности, объясняется и снижение темпа производства SSJ-100 с 34 единиц в 2014 г. до 18 в 2015 г. и невостребованность уже построенных самолетов (сегодня около 35 "Суперджетов" стоят в "железном ряду" в ожидании заказчиков). В то же время, согласно условиям очередного кредита, который "Гражданским самолетам Сухого" (ГСС) предоставил российский "Сбербанк" в 2014 г., ГСС обязался поставить заказчикам в 2015 г. не менее 45 новых самолетов и получить как минимум 56 твердых заказов на 2016 г. Этих условий производитель "Суперджетов" выполнить не смог, и финансовая пропасть, о которой "АиВ" писал ранее, в эти минуты разверзается перед программой все более и более явно. Чтобы последнее утверждение выглядело более убедительно, приведем небольшую справку о финансировании разработки "Суперджета", основанную на российских источниках. В абсолютных цифрах суммарные расходы федерального бюджета по самолету SSJ-100 в период 2003-10 годов составили 12431,1 млн. рублей по девяти государственным контрактам. А если взять с учетом двигателя SaM- 146, то — 16984,3 млн. рублей по 15 контрактам. Кроме того, под госгарантии было привлечено еще 20335,1 млн. рублей из внебюджетных источников. В 2010 г. государство прекратило финансирование проекта, посчитав свою задачу выполненной. Тем более, что, помимо бюджетных средств, оно предоставило ГСС и стартового заказчика на 30 самолетов в лице авиакомпании "Аэрофлот". Однако уже в 2011 г. Счетная палата России отмечала: "Анализ финансового состояния ЗАО "Гражданские самолеты Сухого" показывает, что предприятие не располагает необходимыми для освоения масштабного производства финансовыми ресурсами, при этом финансовое состояние предприятия затрудняет их привлечение на рынках заемных денежных средств".
Пришлось брать новые кредиты под госгарантии, преимущественно валютные. По данным российских СМИ, в результате общая сумма затраченных средств достигла астрономической величины в 7 млрд, долл., что примерно в 4-4,5 раза превышает затраты на аналогичном этапе развития программ "Эмбраер", "Бомбардье" или "Мицубиси". Ну, а с Ан-148/158 даже сравнивать неудобно — по затраченным деньгам россияне добились примерно 20-кратного перевеса. Если собраться с духом, зажмуриться и предположить, что эти 7 миллиардов надо "отбить" при серийном производстве, закладывая хотя бы по миллиону долларов в каждый построенный самолет, то "Суперджетов" надо наклепать минимум 7000 штук, и это еще без учета процентов по кредитам! Конечно, этого не может быть. Хотя бы потому, что весь могучий советский авиапром за 35 лет, прошедших с момента появления Ту-104, построил только 3800 реактивных пассажирских самолетов всех вместе взятых. Но к чести российских властей необходимо признать, что даже в этой безвыходной ситуации они не оставляют попыток поддержать национального производителя. Так, в прошлом году в рамках Объединенной авиастроительной корпорации был сформирован некий дочерний фонд "ОАК- Капитал", целью которого стало обеспечение гарантий остаточной стоимости воздушных судов (100 "Суперджетов" и 100 МС-21) и, соответственно, гарантий приемлемого уровня их ликвидности. Российское правительство объявило о намерении истратить на эти благородные цели за предстоящие 10 лет до 19 млрд, рублей. Насколько это удастся в условиях падения цен на нефть и огромных военных расходов, сказать трудно, но, как говорится, за попытку спасибо.
Сборка MRJ на заводе в пригороде г. Нагоя
| Летно-технические характеристики самолетов семейства MRJ в сравнении с Superjet-100 | |||||||
| MRJ70STD | MRJ70ER | MRJ70LR | MRJ90STD | MRJ90ER | MRJ90LR | Superjet100-95B | |
| Количество пассажиров, чел. (шаг кресел 31 дюйм) | 76 | 88 | 98 | ||||
| Длина, м | 33,4 | 35,8 | 29,94 | ||||
| Размах крыла, м | 29,2 | 29,2 | 27,80 | ||||
| Высота, м | 10,5 | 10,5 | 10,28 | ||||
| Максимальная взлетная масса, т | 36,850 | 38,995 | 40,200 | 39,600 | 40,995 | 42,800 | 45,880 |
| Максимальная посадочная масса, т | 36,200 | 38,000 | 41,000 | ||||
| Масса пустого снаряженного, т | 21,7 | 22,6 | 27760 | ||||
| Дальность полета с максимальной нагрузкой, км | 1,530 | 2,730 | 3.380 | 1,670 | 2,400 | 3,310 | 3,048 |
| Наивыгоднейшая крейсерская скорость | 828 км/ч М = 0,78) | 830 км/ч (M = 0,78) | |||||
| Максимальная крейсерская скорость | 906 км/ч М = 0,82) | 860 км/ч (M = 0,81) | |||||
| Потребная длина ВПП для взлета на уровне моря, м | 1,450 | 1,620 | 1,720 | 1,490 | 1,600 | 1,740 | 1,730 |
| Потребная длина ВПП для посадки на уровне моря, м | 1,430 | 1,480 | 1,630 | ||||
| Двигатели | Pratt & Whitney PW1215G | Pratt & Whitney PW1217G | SaM146—1S17 | ||||
| Тяга двигателей, кН | 2x69,3 | 2x78,2 | 2x76,84 | ||||
Интересно, что из многочисленных заказчиков SSJ-100, как реальных, так и потенциальных, их эффективную эксплуатацию сегодня осуществляют только российские "Аэрофлот", "Газпромавиа" и мексиканская компания Interjet. Остальные покупатели либо прекратили свое существование, не успев даже получить самолет, либо умерли в процессе его эксплуатации. Это армянская Armavia, индонезийская Sky Aviation, лаосская Lao Central, российские "Трансаэро" и "Московия". На грани выживания в последние годы находится еще один российский эксплуатант "Суперджета" — авиакомпания "Якутия", существование которой поддерживается дотациями из бюджета Республики Саха. Удалось избежать подобной участи российской UTair. Хотя формально она дважды закупала самолеты SSJ-100-LR во время авиасалонов МАКС в 2011 и 2013 годах, но, к счастью для сибиряков, "Суперджеты" в их парк так и не попали. По состоянию на сегодня, согласно консолидированной финансовой отчетности, ЗАО "ГСС" имеет непогашенные обязательства, включая кредиты и займы, эквивалентные более чем 800 млн. долл., и портфель заказов в виде 24 самолетов для "Аэрофлота" (в дополнение к уже имеющимся 26), 12 машин для Interjet (18 уже летает в ее парке) и 15 для ирландской авиакомпании CityJet Airlines. Согласно новому бизнес-плану, утвержденному Советом директоров ОАК в октябре 2015 г., общий объем продаж SSJ-100 до 2031 г. должен составить не менее 595 экземпляров. Насколько это реально, особенно если иметь в виду, что объем чистых убытков ГСС только за прошлый год превысил 100 млн. долл., сказать очень трудно. Россию, как известно, умом не понять, но в одном можно быть уверенным: сворачивание программы "Суперджета" нанесло бы столь сильный имиджевый урон российскому авиапрому, а банкротство ГСС повлекло бы такие убытки для финансировавших его банковских структур, что власти, скорее всего, будут тянуть эту волынку до последней возможности. В подтверждение этой не самой оригинальной — признаюсь — мысли приведу следующий факт. 26 марта 2015 г. президент РФ принял решение об увеличении уставного капитала ПАО "ОАК" на 100 млрд, рублей в целях реструктуризации задолженности ГСС в 2015 г. По курсу на начало августа, когда ГСС получило эти средства, объем этой помощи составил 1 млрд. 585 млн. долл. Средства полностью пошли на погашение кредиторской задолженности перед банками. Мало того, российское государство осуществило взнос в уставной капитал "Государственной транспортной лизинговой компании" в размере 30 млрд, рублей, направленных на покупку самолетов SSJ-100 с целью дальнейшей передачи их в лизинг российским региональным перевозчикам. При этом — здесь я прошу читателей встряхнуться и обострить затупившееся от обилия цифр внимание — российское государство делает жест, который не смог объяснить еще ни один авиационный эксперт. 2 декабря 2015 г. совет Евразийской экономической комиссии, полностью подконтрольный правительству РФ, принял решение об отмене таможенных пошлин на ввоз на территорию Таможенного союза (в том числе и в Россию!) пассажирских самолетов вместимостью от 51 до 300 кресел и массой пустого снаряженного воздушного судна от 20 до 90 т. Так что теперь беспошлинный режим распространяется на категорию самолетов, в которую попадает и Embraer E-Jet, и Bombardier CRJ700/900, и другие рассматриваемые в этой статье лайнеры. Как увязать это решение российских властей с одновременным вливанием в ГСС более 1,5 млрд, долл., автор тоже объяснить не берется. Продолжение следует
Тамара Кузнецова/ Киев Фото из архива В.В. Мигунова
Небо летчика-испытателя Мигунова
9 февраля Заслуженному летчику-испытателю Валерию Валентиновичу Мигунову исполнилось 80 лет, из которых 63 отданы Авиации. Годы, конечно, оставили свои отметины, но на удивление щадящие. Подтянут, с живым взглядом и улыбкой, интересный собеседник, с отличной памятью и всегда уместным юмором. До сих пор профессионально востребован, на ГП "Антонов" работает методистом-инструктором на тренажерных комплексах самолетов Ан-74, Ан-124 и Ан-148/158. Вместе со своими коллегами высококлассными летчиками-испытателями Ю.В. Курлиным и А.В. Слободянюком переучил на новую технику не только фирменных летчиков, но и пилотов авиакомпаний различных стран, включая Иран, Кубу, Корею. Почти все именитые гости антоновского предприятия посещают тренажерный зал. Мигунов "вывозил" Президентов Украины В.А. Ющенко и П.А. Порошенко, короля Швеции Карла XVI, принца Майкла Кентского и многих других. Кроме того, он возглавляет методсовет, давая "добро" на самые ответственные полеты. Родился Мигунов в Харькове, в семье, далекой от авиации. Отец, работник управления Южной железной дороги, ушел из жизни, когда Валере было два с половиной года. Мама — музработник в детском саду. Только стали приспосабливаться к жизни вдвоем — война. Эвакуация забросила их в далекий Бийск на Алтае. С тех лет запомнились постоянное чувство голода и жуткое дыхание войны: через город регулярно шли воинские эшелоны, а по соседству все чаще слышался плач — кто-то получил похоронку... Как только освободили Харьков, семья Мигуновых вернулась в родной город. Холодно, голодно, хлеб по карточкам. Тетради — дефицит, учебники — один на несколько ребят. В те годы за обучение в старших классах платили, а за посещение музыкальной школы — и подавно. Как мама Валерия при своей зарплате 600 руб. ухитрялась выкраивать ежемесячно 150 руб. на образование сына, одному Богу известно. Но он получил аттестат зрелости, да еще и в музшколе по классу фортепиано закончил 5 классов. На всю жизнь осталась и привитая в школьные годы любовь к спорту, особенно к плаванию.
Группа курсантов Харьковского аэроклуба возле самолета Як-18. Первый слева — инструктор Александр Маслов. Третий справа — Валерий Мигунов. Аэродром Коротич, июль 1953 г.
Знакомство с авиацией у Валерия началось с фильма "Небесный тихоход" и встречи с живым По-2, приземлившимся однажды неподалеку от пионерлагеря. Впечатления у парня были настолько сильные, что когда в школу пришли агитаторы из Харьковского аэроклуба, он оказался в числе трех ребят, изъявивших желание стать курсантами-пилотами. Жирная точка в выборе профессии была поставлена после 6-минутного ознакомительного полета на все том же По-2. Мигунов заболел небом и в дальнейшем не выработал иммунитета к этому "вирусу". Аэроклубовские годы — одни из самых счастливых в его жизни. Первый инструктор Александр Александрович Маслов умело раскрывал секреты летного дела, научил ребят культуре полета, осмотрительности и завершенности любого элемента, четкому выдерживанию скоростей и высот, другим азам авиаспециальности. Многим его наука помогла не только стать профессионалами, но и сохранила жизнь. Первый учебный самолет Як-18 был хоть и не новый, но все необходимые навыки управления летательными аппаратами позволял получить. За 4,5 месяца курсанты налетали более 45 ч, выполняя в среднем по 2 полета вдень, что было очень важно для начинающих летчиков. Следующим этапом стало 1-е Чкаловское летное училище в Оренбурге. Этот уральский город запомнился лютыми морозами и обильными снегами. Но разве мог непривычный климат убавить энтузиазм молодых парней, которые начали осваивать реактивный МиГ-15, способный разгоняться до 1000 км/ч. Для бывших аэроклубовцев, привыкших к 260-280 км/ч на "Яке", это казалось фантастикой. И вот он, первый самостоятельный вылет на УТИ МиГ-15. Потом будут и ошибки, и достижения, но тот успешный старт в боевой авиации запомнился, помог поверить в свои силы. Непривычно дождливое лето 1956-го не позволило выполнить всю программу обучения и задержало выпуск более чем на год. Курсанты старались наверстать упущенное. Они "влетались" и все более уверенно чувствовали себя в небе. Однако в этот период произошел с Мигуновым случай, который он относит к первому крупному везению в летной практике. "Пилотировал в зоне на МиГ- 15бис, — рассказывает летчик. — Вошел в азарт, при выполнении очередной петли после прохода восходящей вертикали так закрутил самолет, что он "возмутился" и при подходе к верхней точке затрясся, словно попал на горбатую булыжную мостовую. На мое счастье, срыв оказался симметричным. Мгновенно поставив ручку в "нейтраль", благополучно закончил петлю с ледяным холодом в груди и моментально пересохшим горлом. Не думаю, что при тогдашнем моем опыте хватило бы нервов вывести "МиГ" даже из обычного штопора, не говоря уже о перевернутом, которому нас не обучали. Уберегла меня тогда судьба". Но вот позади экзамены, подогнана парадная форма, сдана библиотечная литература. Вожделенный приказ пришел 7 сентября 1957 г. Мигунов получил назначение в авиацию Тихоокеанского флота и отбыл на Дальний Восток. 57-йистребительный авиаполк, в котором теперь ему предстояло служить, дислоцировалась на расположенном среди сопок аэродроме Новонежино и была вооружена истребителями МиГ-17. Через 10 дней по прибытии, сдав зачеты по новому для себя самолету, молодой летчик приступил к полетам. Атаки учебных воздушных целей, отработка маневренных боев, стрельба по наземным мишеням, маршруты с выходом в открытое море — новичок, хоть и не в таком темпе, как хотел, становился морским летчиком-истребителем. В 1958 г. стало очевидно, что на авиации начали экономить. Годовой налет упал до 35-40 ч, т.е. выходило всего по два 30-минутных полета в неделю. И это при том, что о "холодной войне" на Дальнем Востоке знали не понаслышке. Американские самолеты-разведчики регулярно "проверяли" систему защиты воздушных границ СССР. Тем временем на аэродроме Центральная Угловая, что севернее Владивостока, "прописались" сверхзвуковые МиГ-19. Мигунов захотел туда перевестись. Тяга к новому, более сложному уже крепко сидела в нем. Но для этого требовалось перейти в другое "ведомство" — ПВО. И началось! Долгое ожидание приема у командующего ПВО во Владивостоке, настойчивые уговоры своих командиров остаться в части... Но Мигунов продолжал стоять на своем. В январе 1959 г. пришел приказ о его переводе в 1-ю отдельную Дальневосточную армию ПВО, однако... в полк, вооруженный все теми же МиГ-17. Разочарование в какой-то мере скрасили возросший налет да полученные вскоре звание старшего лейтенанта и квалификация военного летчика III класса. В следующем году начались события, которые едва не оборвали летную карьеру Мигунова — армию сотрясло обвальное сокращение. Осознав отставание в развитии ракетной техники, государство стало наверстывать упущенное, перераспределяя ресурсы, в том числе и за счет авиации. Офицеров увольняли тысячами. Не минула такая участь и Мигунова.
Запуск двигателя УТИ МиГ-15 из 810-го УАП Оренбургского училища. Аэродром Соль-Илецк, лето 1956 г.
Ст. л-т В.В. Мигунов возле буксируемой мишени ПМ-ЗЖ. 1959 г.
К-н В.В. Мигунов (в передней кабине МиГ-21У) и м-р П.Т. Агафонов перед контрольным полетом на разгон. 1965 г.
В феврале 1961 г. с тяжелым сердцем он вернулся в Харьков. Сначала устроился лаборантом в ХАИ на кафедру штамповки деталей взрывом, затем работал слесарем-сборщиком на авиазаводе. При этом регулярно наведывался в военкомат, не прекращая попыток вернуться в авиацию. Настойчивому офицеру запаса предлагали переучиться на вертолет Ми-6, но он видел себя только в истребительной авиации. И вот ранней весной 1962 г. Мигунов добился своего — его вызвали в Харьковское высшее авиаучилище летчиков для восстановления летных навыков и дальнейшего прохождения службы. Так судьба связала его с работой инструктором в 812-м учебном авиаполку. ВВС просыпались от застоя последних лет. И это было видно по качественному росту подготовки курсантов. Усложнилась программа обучения, в 2 раза увеличился его срок. Новыми летающими "учебными партами" стали чешские самолеты L-29 "Дельфин", а на старших курсах начинающие летчики осваивали сверхзвуковой истребитель МиГ-21. Для Мигунова полеты на этой машине стали очень важным этапом повышения профессионального мастерства. Многое дали и годы инструкторской работы. Главное — умение анализировать ошибки обучаемого, что позволяло лучше замечать и собственные недочеты. Мигунов подготовил 12 молодых истребителей, стал летчиком-инструктором I класса, успешно закончил заочный факультет МАИ. А в душе все больше крепла мечта об испытательной работе. В ее осуществлении большую роль сыграла встреча с Заслуженными летчиками-испытателями Ю.А. Антиповым, В.И. Кузнецовым и А.К. Стариковым. Они не просто прониклись заветным желанием более молодого коллеги, но по достоинству оценили его опыт и подготовку. Помощь корифеев испытательного дела сыграла свою роль, и в июле 1969 г. 33-летний майор Мигунов прибыл в Ахтубинск для службы в ГК НИИ ВВС. Он, конечно, не мог знать, что предстоит более двух десятилетий прожить среди бескрайних степей, на берегах могучей Волги, бок о бок с замечательными людьми, рисковавшими жизнями ради прогресса авиации. Школы испытателей в Ахтубинске тогда еще не было, и "новобранцы" Института учились, будучи на штатных должностях. Под присмотром командиров и более опытных коллег они шли от простого к сложному. Так было и с Мигуновым. Начинал он с освоения Су-7БМ. Программу переучивания, включавшую полеты по кругу, в зону на простой и сложный пилотаж, потолок, разгон до максимального числа М, выполнил за неделю. Проверяя технику пилотирования нового летчика, зам. командира эскадрильи Л.Н. Петерин слетал с ним на Су-7У, после чего отметил: "Хорошо слетал, Валера. Вот в такой манере и выполняй испытания — не рви машину, школа у тебя правильная, не ломай ее. Чувствуется инструкторская закваска, очень полезная в нашем деле". Летная жизнь в Институте кипела, две ВПП еле справлялись с приемом самолетов, а налет составлял 20-25 ч в месяц на пилота. На новых для себя машинах Су-9, Су-11, Су-15, Як-28П, Як-25РВ, МиГ-19М Мигунов летал с упоением, не зная усталости. В марте 1971 г. он выполнил свой первый полет на МиГ-23, существенно отличавшемся от всех предыдущих истребителей. Многотипье не мешало, наоборот, позволяло не бояться новизны, получать представления об особенностях самолетов разных КБ, быстро адаптироваться к ним. Одной из первых самостоятельных работ Мигунова в Институте стал облет самолетов-мишеней, едва не ставший для него роковым. Отрабатывая на МиГ-19ММ "змейку" на высоте 2000 м, вместо правого тумблера он механически отключил левый, что привело к введению в действие режима ликвидации машины. Ручка управления мгновенно отклонилась на пикирование, пилота швырнуло к фонарю с отрицательной перегрузкой в 6 единиц, стекло шлема разлетелось вдребезги, из планшетки вылетели все бумаги. Намерение катапультироваться было стерто чувством вины за случившееся. Через 2 секунды Мигунов отключил автопилот. Но самолет уже пикировал с углом 80". Энергичным маневром летчик смог вывести машину в горизонт. Пульс зашкаливал, но, несмотря на стресс, задание он все же выполнил: пошел в зону и отъюстировал автопилот.
МиГ-21Ф-13 из 812-го УАП Харьковского ВВАУЛ в учебном полете. Район Купянска, 1966 г.
В.В. Мигунов принимает доклад во время торжественного построения 1 -го управления ГК НИИ ВВС на мемориале погибшим летчикам-испытателям. 1985 г. Справа — В.В. Мигунов в кабине МиГ-29. Ахтубинск, 1989 г.
В начале 1980-х настал черед истребителя 4-го поколения МиГ-29. Мигунов стал ведущим летчиком Института по этому самолету. Вначале "двадцать девятый" шел трудно. После почти двухлетней работы бригада испытателей ГК НИИ ВВС сформировала 43 замечания, обосновав свое мнение — запускать в серию и передавать в строй самолет пока нельзя. Реакцию фирмы-разработчика не трудно представить. Однако, встретив в 1999 г. Мигунова на праздновании 60-летия своего ОКБ, Генеральный конструктор Р.А. Беляков сказал: "Благодаря позиции вашего Института самолет был доведен до состояния, позволившего ему получить марку самого аэродинамически совершенного, простого в освоении, безопасного в пилотировании и эффективного в боевом применении". В 1983 г. карьера Мигунова сделала неожиданный поворот: он был назначен начальником 1 -го управления ГК НИИ ВВС, которое занималось испытаниями истребителей, перехватчиков, штурмовиков, бомбардировщиков, разведчиков и самолетов- мишеней. Этот коллектив он принял у предыдущего командира А.С. Бежевца, сохранив его лучшие наработки. "Если новый лидер не пытается изменить стиль руководства, этот благоприятный "накат" может потом перейти в систему, способствуя стабильности и порядку", — убежден Мигунов. Руководящая должность не разлучила его с небом. МиГ-29 медленно, но уверенно становился надежной боевой машиной. Строевые пилоты давно ждали этот истребитель и не были разочарованы, когда он стал поступать на вооружение. Через несколько лет на одном из аэродромов к Мигунову подошел летчик и спросил, неон ли подписал Руководство по летной эксплуатации МиГ-29. Услышав утвердительный ответ, попросил оставить автограф на своем экземпляре документа. "Для меня это была не просто оценка летчика-испытателя. Эта встреча подытожила десятилетия, прожитые в авиации и позволившие поставить утверждающую подпись в Руководстве по летной эксплуатации истребителя 4-го поколения, лично отвечая за каждую строчку в нем". Работа испытателя — это не только полеты, но и участие в совершенствовании машины. Этому правилу Мигунов следовал всегда. Например, по его инициативе металлические ручки управления самолетом и двигателем были обрезинены и стали "теплыми" зимой. На панели РЛС были установлены удобные рукоятки, и при работе с одной из них летчик перестал задевать другие. А еще были новая внутренняя окраска кабин, удобная индикация пилотажных приборов и многое другое, кажущееся несущественным на земле, но чрезвычайно важное в полете. 7 лет Мигунов возглавлял 1-е управление Института. В год ему доводилось подписывать до 125 актов по итогам испытаний. "Это была настоящая академия, которая научила находить решение самых сложных вопросов, в любом споре отыскивать разумные компромиссы, а главное — не бояться брать ответственность на себя, каких бы трудов это ни стоило", — считает Валерий Валентинович. Как известно, труд летчика-испытателя не только интересен, но и опасен. Мигунову доводилось убеждаться в этом не однократно — при исполнении служебных обязанностей погибли более 60 его товарищей. "Как Вам удалось проработать безаварийно? Был ли какой секрет?", — поинтересовалась у него. "Кроме профессионального мастерства, которое всегда старался повышать, назову несколько факторов. Еще с аэроклуба привык перед вылетом докопаться до полного уяснения физической сущности маневра, за что коллеги нередко "подкалывали" и даже ярлык "мудрейший" прилепили. В воздухе нельзя быть неряшливым, лучше недооценить свои возможности, чем переоценить, не забывать, что осторожность — сестра храбрости, и к критическому режиму подходить постепенно, по крупицам сокращая запасы времени, скорости и т.д. Ко всему этому добавьте везение, которым судьба меня, к счастью, не обделила". За годы плодотворной, наполненной риском работы в Институте Мигунов был удостоен Государственной премии, стал Заслуженным летчиком-испытателем СССР, а 17 февраля 1984 г. Указом Президиума Верховного Совета СССР ему было присвоено звание Героя Советского Союза. Как-то спросила его о наградах. Валерий Валентинович в подробности вдаваться не стал: "Звание Героя и все другие награды получил за комплексы испытательных работ". К слову, недавно в Украине, вероятно, слишком увлекшись декоммунизацией, обладателей высшей советской награды лишили доплаты к пенсии и льгот за коммуналку. Опять у нас — лес рубят, щепки летят? В январе 1990 г. полковник Мигунов был переведен в Киев уполномоченным военного представительства Минобороны с разрешением продолжать летать в АНТК им. О.К. Антонова. Вскоре он перешел на эту фирму, возглавив летно-испытательную службу. Его ждала новая нелегкая работа, новые полеты, новые испытания не только небом, но и судьбой. В течение первых восьми лет своего киевского периода жизни Мигунов не слишком засиживался в руководящем кресле. Он продолжал активно летать, в т.ч. в качестве командира на тяжелом Ан-124 "Руслан". Он считает, что эти годы позволили "глубже познать мир, побывать на всех континентах, кроме Антарктиды, посетить более 150 городов, освоить "Аны", которые хоть и тихоходнее предыдущих самолетов, но в несколько раз грузоподъемнее их. К тому же, если раньше летал в одиночку, теперь — в экипаже, что намного комфортнее". Кроме того, Мигунов получил возможность летать на планерах в аэроклубе, благодаря чему его летная жизнь перевалила за полвека. В его активе 60 освоенных типов самолетов, более 12 тысяч полетов общей продолжительностью 7400 ч (а это 310 суток!), из которых 4700 ч — в кабинах истребителей. До сих пор он пользуется любой возможностью сесть в кресло пилота и насладиться любимым делом.
Летчики-испытатели Ю.В. Курлин и В.В. Мигунов (идут в центре) возле Ан-22. Гостомель, 1994 г.
В.В. Мигунов со специалистами Королевства Саудовская Аравия в тренажере Ан-148. Киев, 2014 г.
В.В. Мигунов и летчик-инструктор С.Г. Комин в кабине учебного самолета ХАЗ-ЗО. Аэродром Харьковского аэроклуба Коротич, 22 августа 2015 г.
Но не небом единым живет летчик. Не одну страницу занял бы рассказ о замечательной дружной семье Валерия Валентиновича. Супруга Любовь Владимировна, без поддержки которой невозможны были бы служебные успехи. Трое сыновей: старший Юрий с женой и двумя детьми обустроился в Германии; средний Андрей со своими взрослыми детьми и их семьями живет в Архангельске; младший Руслан продолжил крылатую династию, летает командиром "Боингов"-737-800 и -900, растит пятерых детей. Клан Мигуновых насчитывает 19 человек! В нем царят любовь, взаимопонимание, готовность прийти на помощь друг другу — все то, что называют настоящим семейным счастьем. А еще есть мир увлечений Мигунова. Любую корягу он может превратить в деревянную скульптуру. Не растеряна и привитая мамой в далеком детстве любовь к музыке. Он прекрасно играет на аккордеоне и рояле, радуя близких не только классикой, но и рок-н-рольными мотивами. Не так давно стало известно и литературное дарование героя моего рассказа. Из-под его пера вышла книга-исповедь "Подарок судьбы". Написанная на профессиональном уровне, она подкупает искренностью, хорошим литературным слогом, подбором интереснейших фактов из жизни летчиков-испытателей. Я, как и мои знакомые, буквально проглотила ее и Вам советую. В.В. Мигунов — давний друг и консультант нашего журнала, один из активных его авторов. Поздравляя с юбилеем, покоя не желаем. Он не для Вас, уважаемый Валерий Валентинович. Пускай Вашу жизнь всегда согревают дорогие Вам люди! Здоровья и удачи на всех жизненных дорогах!
Митрофан Чайковский Публикацию подготовил Владлен Мараев/ Киев
Воспоминания летчика-наблюдателя (1914-1916 годы)
Окончание. Начало в "АиВ", № 6’2015.
Я крепко схватился за край кабинки и нагнул голову, что-то хлестало, царапало, рвало, у меня мелькнула лишь одна мысль: неужели смерть? Не может быть! Треск... и все стало тихо... и я сижу, как и раньше, расставив ноги, но уже на земле, вокруг меня обломки кабинки, торчит колесо, какие-то ветки. Игнатьев сидит по-прежнему передо мной, и с его шарфа на шее идет пар, на него льется кипяток из радиатора. Хвост "Вуазена" высоко над нами. Мотор умолк, к счастью, взрыва бензина не было. "Вы не ранены?" — спрашиваю. — "Кажись — нет", — и встает вместе со своим сиденьем, к которому был привязан. Я хотел отстегнуть свой пояс-ремень, которым был привязан, он сильно давил, так как бензиновый бак нажал на меня сзади, но не мог расстегнуть пряжку. Сделав усилие все-таки встать, я почувствовал невыносимую боль в ноге и потерял сознание. Пришел в себя уже в автомобиле, Модрах нашел нас. Мой шлем впереди был разбит ударом о приклад пулемета, но он спас меня. И вспомнились мне слова одного старого летчика: "Поверьте, что лес для нас — это подушка". С Игнатьевым произошло что-то странное. Он поехал за новым "Вуазеном" и долго не возвращался. На запрос отряда был получен ответ, что он помещен в больницу для нервных больных. Ранение мое осколком снаряда было пустое, но перелом ноги был с осложнениями, что затянуло мое лечение в Петербурге в Николаевском военном госпитале. Спустя два месяца, я неожиданно получил извещение от генерала Шидловского[1 Шидловский Михаил Владимирович (1856-1918/1921) — действительный статский советник, генерал-майор, председатель правления акционерного общества Русско-Балтийского вагонного завода, на котором строились самолеты И.И. Сикорского. Инициатор создания и начальник ЭВК в 1914-17 годах. Расстрелян большевиками.], что я переведен на службу обратно в Эскадру воздушных кораблей, куда и должен явиться по излечении. Это мне не улыбалось, тянуло в свой отряд. И, когда спустя некоторое время, пришло письмо от нового командира отряда штабс-ротмистра Надеждина[2 Надеждин Вадим Михайлович (1887-1958) — начальник 31-го КАО в 1915-16 годах, 12-го авиаотряда истребителей в 1916г. Участник Белого движения на Юге России, полковник. В эмиграции жил в Греции, Турции, Югославии, Германии, США.] с предложением вернуться в отряд, я подал ему об этом рапорт. Но когда я уже мог ходить с палочкой, хотя окончательно еще не подлечился, то решил явиться вЭскадру. Генерал Шидловский принял меня очень тепло (ему нужны были офицеры) и назначил меня на корабль к штабс-капитану Макшееву[3 Макшеев (Мокшеев) Дмитрий Дмитриевич (1880-1916) — поручик, временно исполняющий должность начальника 31-го КАО в ноябре 1915 г., и.д. командира воздушного корабля "Илья Муромец XIII" в 1916 г. Погиб в воздушном бою 12 сентября 1916 г., похоронен немцами с воинскими почестями в общей могиле с экипажем.]. На мой докладов обстановке, он сказал: "Ну, мы еще посмотрим, вы наш коренной офицер". Сделав с Макшеевым всего два полета, я все-таки был переведен обратно в 31 -й авиационный отряд. Спустя некоторое время я узнал, что корабль Макшеева погиб со всем экипажем в воздушном бою[4 Это была единственная подтвержденная воздушная победа немецких летчиков над самолетом типа "Илья Муромец".]. Немцы сбросили фотографический снимок похорон погибших с воинскими почестями. Надеждин был оригинальный человек. Георгиевский кавалер, хороший летчик, но по характеру вспыльчивый и невоздержанный даже с начальником. Полеты на прежних аппаратах и разведки на высоте чуть ли не 200 м над неприятелем на нем сказались[5 Так, 8 ноября 1916 г. В. М. Надеждин был предан Киевскому военно-окружному суду за "порочащее офицера поведение в пьяном виде на станции Луцк, где оскорбил генерал-майора Гречко и подполковника Ясногурского", приговорен к 2-месячному заключению в крепость, но исполнение приговора отложили до конца войны.]. Модрах уже уехал по новому назначению, два наших моториста, унтер-офицер Михайлов и Кравцов[6 Михайлов Василий — старший унтер-офицер, на 1916 г. прапорщик, военный летчик 31-го КАО. Кравцов Тимофей Кузьмич (1889-1972) — выходец из крестьян, летчик 31-го КАО с 1915г. За боевые заслуги получил чин прапорщика (1916г.). После революции служил в ВВС РККА, затем более 30 лет работал в гражданской авиации. С 1949 по 1958 годы — начальник нескольких аэропортов в Украинском управлении ГВФ. Умер в Красноярске.] получили звание военного летчика. Среди новых наблюдателей выделялся поручик Вологодцев[7 Вологодцев (Гринштейн) Лев Константинович (1892-1938) — наблюдатель 31-го КАО в 1915-16 годах, начальник 31-го и 9-го КАО в 1917 г., 6-го КАО в 1917-18 годах, капитан. С февраля 1918 г. служил в РККА. Был комиссаром авиации и зав. оперативной частью при главкоме войсками РККА в Украине М.А. Муравьеве, нач. штаба воздушного флота 2-й Конной армии, нач. воздушного флота 1 -й Конной армии. На руководящих должностях в ВВС РККА до второй половины 1920-х годов. Репрессирован по обвинению в шпионаже в пользу Японии.]. Георгиевский кавалер, серьезный наблюдатель, всегда с шуточкой готовый идти на любой рискованный полет. Позже, при большевиках, он сначала сделал блестящую карьеру, но потом был расстрелян как сторонник Троцкого. Отряд был уютно размещен в усадьбе помещика у деревни Парохонск. Вблизи или Пинские болота, или лес. Однажды на полете с Кравцовым для корректирования стрельбы тяжелой батареи я передавал свои наблюдения по радиотелеграфу, недавно нами полученному, батарея отвечала мне условными знаками — полотнищами на земле около себя... Летать нужно было по линии стрельбы, и один раз "Вуазен" так подбросило, что я схватился за кабинку, чтобы не выпасть. В воздухе было совершенно спокойно. Можно думать, что это был близкий полет тяжелого снаряда, траектория которого на большую дистанцию поднимается высоко. При возвращении назад Кравцов меня спрашивает: "Можете ли подержать ручку управления? Мне что-то нехорошо, голова кружится". Я взял через плечо ручку, это я иногда делал и раньше, снял с него шлем для лучшего обдувания и думал: вот положение, ведь его ноги на педалях руля управления, хорошо еще, что мы идем домой, но как спуститься? Я не знал, что он недавно перенес тиф и был еще слаб. Взяв управление, он спустился, как всегда. Я был горд своим управлением, но Надеждин его встретил криком: "Что это, Кравцов, такой-сякой, ты пьян что ли? Такие вензеля выписывал перед посадкой"...
"Вуазен" после вынужденной посадки в лесу
Среди моего экипажа сидит поручик Дмитрий Макшеев (третий слева). Август 1916 г. В следующем месяце они погибнут в воздушном бою вместе с самолетом, у которого сфотографировались
В день Святой Пасхи[8 10 апреля 1916г. (по ст. ст.).], не имея спешных задач, было решено не летать, мы думали, что и немцы не будут, и спокойно сидели у палаток на аэродроме. Но показался аэроплан с крестами, сделал вираж, и было ясно, что-то сбросил. Все разбегаются в разные стороны, бомба упала прямо среди палаток, но не взрывается. Осторожно подходим и видим большое красное деревянное яйцо с привязанным конвертом и в нем поздравление с праздником. Надеждин рассказывал, что у них, в старом его отряде[9 По всей видимости, речь идет о действовавшем на Юго- Западном фронте 11 -м КАО, где В.М. Надеждин служил военным летчиком с августа 1914 г. по ноябрь 1915 г.], с одним австрийским отрядом было как бы соглашение не бросать бомб на аэродромы. И однажды упала бомба. Бросили им записку: "Что же вы и т. д.". В ответ получили: "Извините, это начинающий, не знал". Я видел у Надеждина фотографический снимок летчиков этого австрийского отряда... Как-то наш отряд получил хороший австрийский аэроплан системы "Румплер", большой, белый, где-то севший в плен, и Надеждин решил на нем летать. Нарисовали наши круги на крыльях, и на следующую разведку он полетел с Вологодцевым. Невдалеке от аэродрома они встречают какой-то "Вуазен", с интересом всматриваются, кто летит? И вдруг "Вуазен" поворачивает на них и открывает стрельбу. Надеждин сейчас же вниз, спустился, ругается. А Вологодцев говорит мне: "Что мне было делать? Вижу, что дурак, так не стрелять же в него". Потом те приезжали с извинениями. При повороте "Румплера" они увидели русские отличительные круги и боялись, чтосбили своих. Но на "Румплере" Надеждин больше не летал, хотя у нас были целые отряды, вооруженные пленными "Альбатросами". Раз был случай, который сконфузил меня, как артиллериста. При затяжных боях за г. Пинск наш отряд после многих полетов определил и сфотографировал позиции неприятельских батарей. Все точные данные были переданы начальнику артиллерии 31-го армейского корпуса. И заговорила наша артиллерия. На следующий день на полете я с интересом смотрю и поражаюсь: батареи не тронуты, а большими воронками исковерканы совершенно пустые места. Надеждин был возмущен, поехал со мною в штаб. Генерал Мищенко[10 Мищенко Павел Иванович (1853-1918) — генерал-адъютант, генерал от артиллерии. В 1915-17 годах —командир 31-го армейского корпуса, в который входил 31-й КАО. Застрелился после того, как большевики произвели у него обыск и отобрали награды.] призвал начальника артиллерии, старенького генерала, на которого стал сейчас же кричать Надеждин. Генерал Мищенко, сам артиллерист, и укорял генерала, и успокаивал расходившегося Надеждина. Из интересных картин на полете вспоминаю одну разведку у Пинска, уже занятого неприятелем. При взлете вижу какую-то точку, что-то летит, всматриваюсь — аист. Увидев аэроплан, он старался уйти. Его крылья работали удивительно часто, ноги болтались, длинная шея изогнулась в нашу сторону и при нашей быстроте, нагоняя его, казалось, что он летит нам навстречу, хвостом вперед. Дальше, после леса, я не узнал местности. Вместо так знакомой картины — сплошная вода чуть не до горизонта. Реки Припять и Ясельда разлились и покрыли все Пинские болота. Лишь Огинский канал, окаймленный деревьями, характерно вырисовывался, как аллея среди воды, на которой перед самим Пинском отдельными точками виднелись пулеметные гнезда на искусственных бугорках, соединенные, как ниточками, угловатой линией дощатого помоста. Иначе здесь и без разлива нельзя было пройти по трясине. Собрались как-то у нас летчики других отрядов, многие рассказывали интересные случаи, бывшие с ними. Один рассказал, что, поднявшись однажды для пробы мотора, на полете ему вдруг показалось, что кто-то сидит за его спиной. "Смерть моя",— мелькнуло в его мозгу, а повернуться и посмотреть страшно. Но, когда его кто-то тронул за плечо, он не выдержал, дико закричал и бросил аппарат вниз. Уже не помня как спустившись, видит, что на заднем сиденье "Ньюпора" — его моторист. "Как ты сюда попал?" — "Да я через ваше плечо глядел, как работает мотор, а как вы пошли вперед, я опоздал спрыгнуть..." Рискованность полетов, зависимость от совершенно непредвиденных случайностей порождали и суеверие, и разные приметы. Например, летчики не позволяли фотографировать себя перед полетом, боялись толкования снов и т. д. Не лишен был этого даже такой разумный и смелый человек, как Модрах. Вспоминаю, как на одном полете он спросил меня: "Как масло, радиатор?" (Следить за этим была обязанность наблюдателя). "Хорошо", — ответил я. Потом на аэродроме он говорил мне: "Уменя сегодня с утра было такое угнетенное состояние, как дурное предчувствие, и, спросив вас, я так надеялся, что вы найдете что-нибудь не в порядке и можно будет повернуть назад". Интересный случай был с одним нашим пулеметом. Перед моим возвращением из Петербурга после лечения, мне прислали из отряда немецкий пулемет "Бергманн" на починку. Он не давал автоматической очереди, хотя казался исправным. Все специалисты, к кому я обращался, не знали, в чем дело, а пулемет был новый с датой 1912 года. Поехал я в Ораниенбаум в стрелковую школу, и там маленький пожилой мастер, осмотрев его, сказал: "Я знаю, в чем дело, здесь не хватает "ускорителя отдачи", через два дня приезжайте, будет готово". И, действительно, пулемет стал работать исправно. Отправил я его в отряд, но, когда опять явился туда, мне сказали, что теперь он действует только автоматически, нельзя остановить. Стал я доискиваться причины и оказалось, что моторист при его чистке вставил "пробный" ускоритель не закаленной стали, а когда поставил настоящий, пулемет стал опять работать как следует...
Тимофей Кравцов (третий слева) среди авиаторов
Фотоаппарат в кабине аэроплана
Нагрудный знак 31 -го КАО
Перешли в Маневичи[11 Ныне поселок городского типа, районный центр Волынской области Украины. Это перебазирование было связано с началом Брусиловского прорыва, в ходе которого российские войска в конце июня 1916 г. заняли Маневичи.]. Австрийцы за ночь бросили свои позиции, и связь с ними была потеряна, нужна была спешная разведка. Полетели мы с Кравцовым с задачей найти неприятеля и бомбить все за такой-то линией. Я взял с собою четыре бомбы по 10 фунтов[12 10 фунтов = 4,54 кг.], что тогда считалось даже много. С трудом набрав высоту между густыми кучевыми облаками, мы долго шли по компасу над сплошной белой пеленой, проверяя свое местонахождение в случайные прорывы между облаками под нами. Наконец, я нашел интересующий меня район и на одной дороге сбросил бомбы на небольшую кавалерийскую часть. Облака не допускали хорошей разведки, и мы скоро повернули домой. Опять нужно было идти все время по компасу. Кравцов удивлялся, что я его изредка заставлял отклоняться влево, а он держал направление на дальнее облако, которое при боковом ветре все время отходило в сторону, и ему казалось, что мы идем по дуге. И, когда я ему сказал спускаться, он был очень удивлен, что наш аэродром оказался перед нами. Надеждин был очень рад, что нам удалось хоть что-нибудь увидеть, а аппараты других отрядов вернулись ни с чем, и сейчас же поехал со мною в штаб для доклада. Случайно нас принял сам командующий армией генерал Леш[13 Леш Леонид Вильгельмович (1862-1934) — генерал от инфантерии, командующий 3-й армией Западного и Юго-Западного фронтов, в составе которой в то время находился 31-й армейский корпус и 31-й КАО. Участник Белого движения на Юге России. Эмигрировал в Югославию.]. Он выслушал и сказал мне с иронической улыбкой: "Хорошо, но вы бомбили своих, наша кавалерия с разведкой была пущена этой ночью и, по моим расчетам, должна была быть в этом месте... Вы, конечно, не знали". У меня упало сердце. Отчего же нам не дали знать? И в подавленном настроении я провел несколько дней, пока узнал, что все-таки эта конная часть была австрийская. Полетели на разведку штабс-капитан Никольский[14 Никольский Семен Дмитриевич (1892-?)—летчик-наблюдатель 22-го КАО, затем военный летчик 31 -го КАО. Начальник 31-го КАО в 1917 г., капитан. Во время гражданской войны служил в ВВС РККА, был начальником 19-го авиаотряда РККВВФ. Дальнейшая судьба неизвестна.] с новым наблюдателем поручиком Дмитриевым и не вернулись. Через день приехал наблюдатель один и рассказал, что их неожиданно над нашей территорией атаковал истребитель. Никольский сразу был тяжело ранен разрывной пулей в ногу, но все-таки спустился[15 Это произошло 25 июня 1916 г. Согласно документам, "Вуазен" атаковали 8 неприятельских аэропланов.]. Позже он опять летал, хотя, не владея одной ногой, приспособил управление только для другой. Железнодорожная станция Маневичи, где помещался штаб, была разгрузочной для нас. Немцы это знали и, почти ежедневно налетая целыми эскадрильями, два раза произвели пожары поездов со снарядами, причем бывали убитые и раненые. Мы наши палатки отодвинули в лес и хорошо замаскировали, а сами жили в ящиках от аэропланов. 3-го августа полетел я с Михайловым. Разведка была близкая, поэтому набрали высоту кругами над аэродромом. Далеко впереди я увидел три аэроплана, посмотрел в бинокль — немцы. А Михайлов показывает мне вправо — еще три-четыре, взглянул влево — еще группа. Вижу, что на разведку лучше не идти, сбросив свои бомбы, они пойдут за нами, а иметь бой над их территорией — плохо. Спускаться стыдно, и я решил сделать то, что не удалось над Лунинцом: защищать станцию от бомбардировки. Меня интересовал лишь один вопрос, не сопровождает ли их истребитель? Тогда будет труднее. Посмотрел вниз на аэродром, не поднимается ли еще кто- нибудь. Нет, стоял на старте один аппарат, и его заводят в палатку. Говорю Михайлову: "На разведку не пойдем", — он крутит отрицательно головой. "Так будем защищать станцию". Утвердительный кивок. Вот почему я любил летать и с ним, и с Кравцовым, они безоговорочно исполняли, что я скажу. "Слушай, держи на того, кого я покажу, и, как только я положу тебе руку на плечо, сейчас же поворачивай на станцию и жди моего знака". У нас высота была около 1000 м, они были значительно выше. Вижу перед нами группу, указываю на переднего. Еще далеко, начинаю стрелять, выпуская по 2-3 патрона, их надо беречь, у меня только три обоймы по 47 патронов. Вижу, что немец постепенно поворачивает. Это было то, на что я и рассчитывал, т. к., сойдя с линии прицеливания, он уже не мог попасть в станцию, для этого ему понадобилось бы начинать сначала, сделав круг. Кладу руку на плечо Михайлову, и мы опять над станцией. Идет следующий, он ниже, ближе к нам. Этот сразу поворачивает... Ага, подействовало, неприятно получить пулю в пузо. Над его бортом появляется пулемет, но на мой знак Михайлов круто поворачивает, и мы быстро расходимся. Сколько раз так повторялось, сказать не могу, я уже поставил последнюю обойму, и в ней оставалось мало патронов, мешок под пулеметом, полный гильз, мешал мне, но, наконец, все немцы ушли, не сбросив ни одной бомбы. Подождав еще немного, мы ушли.
"Вуазен", вооруженный пулеметом "Кольт"
Немецкий "Румплер" C.I, в воздушном бою принужденный к посадке российскими истребителями. Лето 1916 г.
Приехал офицер из штаба с вопросом командующего армией: "Кто летал?" И на другой день в приказе по штабу армии была объявлена благодарность мне и унтер-офицеру Михайлову. Это был мой последний полет. Меня уже тянуло назад в свой основной род оружия — в артиллерию, и с разрешения великого князя Александра Михайловича, шефа авиации, я поехал в Ставку к генерал-инспектору артиллерии великому князю Сергею Михайловичу[16 Великий князь Сергей Михайлович (1869-1918) — двоюродный дядя Николая II, генерал-адъютант, генерал от артиллерии. Полевой генерал-инспектор артиллерии при Верховном Главнокомандующем в 1916-17 годах. Расстрелян большевиками под Алапаевском.]... 8-го октября Высочайшим приказом я был назначен командиром 1 -й батареи 1 -го горного дивизиона с переименованием в подполковники, как капитан гвардии... По дороге захотелось проститься со своим отрядом. Нашел его у м. Рожище[17 Ныне город, районный центр Волынской области Украины.]. Командир был уже новый, поручик Легат[18 Легат Борис Васильевич (1892-1959) — начальник 31-го КАО в 1916-17 годах, 6-го авиаотряда истребителей в 1917 г. В авиации Украинской Державы в 1918 г. — военный летчик, есаул 3-го Херсонского авиадивизиона под командованием Е.В. Руднева. Участник Белого движения на Юге России. Эмигрировал в Югославию, затем в США и во Францию.], и состав летчиков переменился. Получены и новые аэропланы, но глаза мои невольно искали старый, милый "Вуазен". Вспоминаю теперь всех летчиков, которых знал, этих смелых людей. Они сначала, шутя жизнью, увлекались, как спортом, авиацией, а на войне стали доблестными офицерами и были глазами армии. С благодарностью вспоминаю тех, кто показал мне всю красоту полетов, и, преклонив голову, поминаю тех, кто, служа царю и родине, отдали свои жизни. Их подвиги не забываются. Слава им!
Игорь Бабенко/ Киев
Летные происшествия. Год 2015
Авторитетная независимая организация Flight Safety Foundation (FSF) в 2015 г. зарегистрировала 182 летных происшествия в гражданской и военной авиации мира, включая 39 авиационных катастроф, в которых погибли 838 человек. Однако в этом списке нет данных о летных происшествиях в Китае, Японии и некоторых странах Юго-Восточной Азии, а инциденты на территории постсоветских государств указаны не все. Поэтому для полноты картины потребовалось воспользоваться и другими источниками, включая сайты AirDisaster.ru, Aviation Explorer, а также материалы украинских и зарубежных СМИ. Наиболее тяжелые последствия имели две катастрофы, случившиеся в коммерческой авиации, причем в обоих случаях их причины крылись не столько в обеспечении безопасности полетов, сколько в просчетах служб, ответственных за авиационную безопасность. 24 марта в Южной Франции, в Альпах на высоте 1500 м столкнулся с горой самолет А320 (борт D-AIPX, сер. № MSN-147) немецкой авиакомпании Germanwings, выполнявший рейс № 4U9525 из Барселоны в Дюссельдорф. Катастрофа унесла жизни 144 пассажиров и 6 членов экипажа. Вначале высказывался традиционный набор версий, включая отказ матчасти, ошибки экипажа, теракт и др. Но расследование принесло весьма неожиданный результат. Оказалось, что второй пилот Андреас Лубитц (Andreas Lubitz) дождался, когда командир выйдет в туалет, закрылся в кабине и преднамеренно вогнал самолет в землю, решив таким экзотическим способом покончить жизнь самоубийством. Видимо, чтобы на том свете было "не скучно", он прихватил особой еще 149 человек. Как позднее выяснилось, он и ранее имел проблемы с психикой. Европейское Агентство по авиационной безопасности (EASA) издало Циркуляр, предписывающий "не допускать нахождение в кабине только одного члена экипажа". Кроме того, от авиакомпаний потребовали обращать особое внимание на такие аспекты, как психическое здоровье членов экипажа.
Хвостовая часть самолета А321 авиакомпании "Когалымавиа"
31 октября в пустыне на Синайском полуострове упал самолет А321 (борт EI-ETJ, сер. № 663) российской авиакомпании "Когалымавиа", летевший из египетского аэропорта Шарм-эль- Шейх в Санкт-Петербург (рейс № 7К9268). Никто из 224 человек, находившихся на борту, не выжил. После взлета самолет находился в воздухе 23 мин и успел набрать 9240 м. По большому разбросу обломков было очевидно, что он разрушился в воздухе на большой поступательной скорости. Хотя боевики Исламского Государства сразу заявили, что они сбили самолет, эту версию всерьез никто не рассматривал, т.к. исламисты не располагали ракетами, способными поразить лайнер на такой высоте. Первоначально доминировала версия о разрушении конструкции по техническим причинам. Однако по мере расследования на первое место все же вышла версия о теракте. По всей видимости, перед вылетом из Шарм-эль-Шейха в хвостовой части самолета было заложено взрывное устройство, срабатывание которого вызвало разрушение силовых элементов конструкции фюзеляжа. Хвостовая часть лежит отдельно от остальных обломков, которые разбросаны на большой площади, что свидетельствует об ее отделении от остальной конструкции. Бортовой регистратор параметров полета зафиксировал внезапное прекращение записи без каких-либо аварийных сигналов, что может быть подтверждением взрыва на борту. И хотя египетская сторона до сих пор не согласилась с этой версией, Россия и ряд западных стран спешно прекратили полеты гражданских самолетов в Страну пирамид. С линейным лайнером в прошлом году была связана еще одна катастрофа. 5 сентября в районе Дакара, столицы Сенегала, по вине диспетчерской службы произошло столкновение пассажирского Boeing 737-800 авиакомпании Ceiba International и самолета ВАе 125-700 авиакомпании Senegal Air, выполнявшего функции скорой помощи. Самолеты не разминулись на высоте 10370 м, причем экипаж "Боинга" ничего особенного даже не заметил, а сам лайнер получил незначительные повреждения, которые обнаружили только после благополучной посадки. А вот ВАе 125 упал в океан, похоронив 7 человек, которые находились на его борту. Среди других происшествий отметим инциденты, случившиеся с транспортными самолетами. Так, в Сирии 18 января военный Ан-26 разбился при заходе на посадку возле аэродрома Абу-ад-Духур в провинции Идлиб. По меньшей мере, 30 сирийских военнослужащих погибли. Официальной причиной катастрофы стали плохие погодные условия. Однако сирийское отделение Аль-Каиды утверждает, что это дело рук ее боевиков. 30 июня самолет С-130В Hercules, принадлежавший ВВС Индонезии, взлетал с военной базы Медан (о. Суматра). Сразу после отрыва от ВПП экипаж доложил об отказе двигателя № 4 и запросил посадку. В развороте самолет зацепил 30-метровую антенну радиостанции и упал на застроенную территорию. На борту находились 12 членов экипажа, 110 военнослужащих и членов их семей. Все они погибли. Кроме того, на земле жертвами катастрофы стали еще 17 человек. Остановимся более детально на катастрофе нового военно-транспортного самолета А400М в Севилье (Испания), где расположен один из заводов фирмы Airbus. 9 мая машина, предназначенная для турецких ВВС, выполняла первый сдаточный полет. После взлета, на высоте 120 м экипаж перевел двигатели со взлетной мощности на номинальную для дальнейшего набора высоты. Однако двигатели №№ 1, 2 и 3 не выполнили команду. Многократные попытки экипажа уменьшить режим привели к переходу этих двигателей на полетный малый газ. Самолет к тому моменту набрал высоту около 500 м. Устранить отказ не удалось, и экипаж решил возвратиться на аэродром вылета, от которого А400М уже удалился на 5 км. Однако долететь до него оказалось невозможно и пришлось садиться перед собой в поле. При приземлении самолет задел опору линии электропередач и разрушился, возник пожар. Четыре члена экипажа погибли, а два инженера-испытателя остались живы, хотя и получили тяжелые травмы. К тому моменту Воздушным силам различных стран было поставлено 12 самолетов этого типа. Их полеты прекратили до выяснения причин происшествия. При расследовании комиссия установила, что произошел отказ электронной системы управления двигателями. Подобная ситуация возникала 2 июня 1998 г. при испытаниях Ан-70 № 01- 02. Но на "семидесятке" была возможность отключить электронику и перейти на ручное управление двигателями, что предотвратило посадку вне аэродрома со всеми вытекающими последствиями. 4 ноября самолет Ан-12БК (зав. № 01347704, борт EY-406), арендованный в Таджикистане суданской авиакомпанией Allied Service, упал сразу после взлета на расстоянии 1 км от торца взлетно-посадочной полосы аэропорта Джуба в Южном Судане. Из-под обломков извлекли тела 41 погибшего и двоих оставшихся в живых. Экипаж состоял из 6 человек: 5 граждан Армении и один россиянин. Самолет был построен в 1971 г. и, по заявлению ГП "Антонов", "не имел оснований для выполнения полетов, поскольку своевременно не был выполнен комплекс технического обслуживания, предусмотренный эксплуатационной документацией, в том числе работы по увеличению ресурсов и сроков службы, а также необходимые доработки для выполнения дальнейшей безопасной эксплуатации". По заключению местных властей, причиной катастрофы стал "перегруз", повлекший значительное превышение допустимого взлетного веса. Перед взлетом экипаж доложил, что на борту находятся 18 человек: 6 членов экипажа и 12 пассажиров. Как получилось, что на месте трагедии нашли более четырех десятков тел — загадка. 5 ноября в газете Sudan Tribune появилось интервью пресс-секретаря Президента Южного Судана, в котором он упомянул о показаниях свидетелей, сообщивших, что "в момент взлета левый двигатель перестал работать, а вслед за ним и соседний". На опубликованной карте места падения самолета видно, что обломки находятся левее траектории взлета, что подтверждает отказ двигателей с левой стороны. Обсуждается также другая проблема — почему грузовой самолет перевозил пассажиров. Но это весьма распространенное явление в Африке. Причем, известно немало случаев, когда пассажиров навязывалиэкипажам, угрожая оружием.
От сгоревшего 9 мая под Тулузой А400М мало что осталось
На месте катастрофы Ан-12БК возле аэропорта Джуба

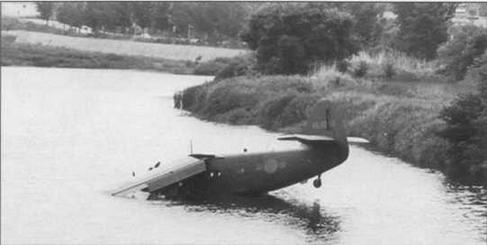

"Окунувшийся" в реку южнокорейский Ан-2
"Урожайным" прошлый год оказался на летные происшествия самолетов Ан-2, которые продолжают активно летать по всему миру, невзирая на свой почтенный возраст. В общей сложности разбились 12 таких машин. 20 января при заходе на посадку в сложных погодных условиях потерпел катастрофу казахстанский Ан-2 (борт UP-A0314), выполнявший рейс из Караганды на рудник Шатыркуль. Погибли 3 члена экипажа и 3 пассажира. 26 марта в Украине, в районе Луцка, разбился Ан-2 (борт UR-62681), на котором пытались доставить контрабандные сигареты. Оба члена экипажа погибли. 16 мая при невыясненных обстоятельствах упал в Балтийское море литовский Ан-2 (борт LY-AET). Оба пилота, перегонявшие самолет из Швеции, погибли. 25 июня во время тренировочного полета из-за отказа двигателя совершил вынужденную посадку на реку и получил значительные повреждения из состава Ан-2 ВВС Южной Кореи. Четыре члена экипажа были ранены. 1 августа при выполнении авиахимработ разбился румынский Ан-2 (6optYR-PEG). Пилот погиб, механик получил травмы. 6 сентября Ан-2 (борт D-FWJK), принадлежавший аэроклубу германского г. Халле, скапотировал в момент посадки при сильном порыве ветра. Пострадали два члена экипажа, а самолет получил значительные повреждения. Еще 6 Ан-2 разбились в России. К счастью, эти аварии обошлись без человеческих жертв. Непосредственной причиной большинства из них стал отказ двигателя. Однако далеко не во всех случаях стоило пенять только на матчасть. Например, как минимум, в двух случаях самолеты заправляли автомобильным бензином А-95, что приводило к потере мощности. В одном случае до приезда аварийной комиссии местное население растащило обломки, и выяснить причину не представилось возможным. По данным сайта AirDisaster.ru, в России с авиацией общего назначения были связаны еще 12 летных происшествий, включая 9 катастроф, в которых погибли 34 человека. В том числе были потеряны 9 вертолетов, 7 из которых Ми-8 различных модификаций. Как минимум, одна катастрофа не попала в этот список. 8 августа над Истринским водохранилищем вблизи Москвы столкнулись вертолет R-44 и самолет Cessna-206, выполнявшие прогулочные полеты без контроля со стороны служб УВД. Погибли 9 человек. Необычный случай произошел 10 июня в Краснодарском крае. Выполнявший авиахимработы Ми-2 ударил колесом по голове "сигнальщика", и тот скончался от полученных травм. Хотя вертолет не был поврежден, происшествие попало в разряд катастроф. Обращает на себя внимание значительное количество летных происшествий в военной авиации РФ. В общей сложности на территории страны в катастрофах и авариях было потеряно 11 летательных аппаратов. Погибли 9 человек. 11 февраля — Су-24МР. Экипаж погиб. 4 июня — МиГ-29 и Су-34. Экипажи катапультировались. 8 июня — Ту-95МС. 2 члена экипажа погибли. 3 июля — МиГ-29. Летчик катапультировался. 6 июля — Су-24М. Экипаж погиб. 14 июля — Ту-95МС. 2 члена экипажа погибли. 2 августа — Ми-28Н разбился во время демполета (фото на заставке). Погиб командир. 16 сентября — Ми-24 разбит при посадке. Экипаж не пострадал. 30 октября — МиГ-31. Экипаж катапультировался. Еще один инцидент произошел 17 июля, когда после отказа двух двигателей Ан-12 совершил вынужденную посадку в Челябинске. Самолет получил повреждения, и в СМИ появилась информация, что его не будут восстанавливать. Однако уже 8 августа эту наскоро отремонтированную машину видели в Оренбурге. Кроме того, много шума наделали потерянные в ходе боевых вылетов бомбардировщик Су-24М и вертолет Ми-8АМТШ из состава российского контингента в Сирии. При этом погибли летчик "сушки" и морской пехотинец, находившийся на борту "восьмерки". Российские СМИ достаточно широко комментируют этот "самолетопад". Например, начальник Федерального управления авиационно-космического спасания при МО РФ генерал- майор Владимир Попов высказал следующее мнение: "Российские ВВС сегодня эксплуатируют технику "преклонного возраста". При этом долгое время в войсках практически не было никакой боевой подготовки, а в последние годы ее интенсивность возросла в несколько раз. Соответственно техника работает на пределе своих возможностей. Очевидно, что безопасность полетов находится под угрозой, поэтому необходимо проводить ряд профилактических мероприятий".
Кадры видеосъемки, запечатлевшие катастрофу российского Ту-95МС. 8 июня, дальневосточный аэродром Украинка
Ан-2 контрабандистов, разбившийся 26 марта в районе Луцка

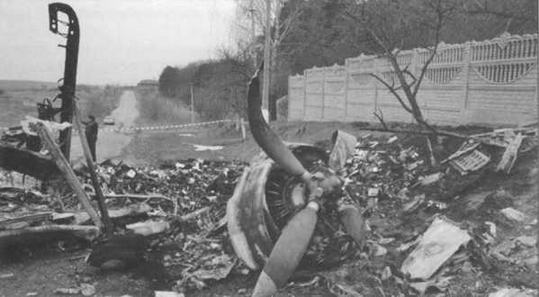

Обломки Ми-24П из состава Армейской авиации Украины, потерпевшего катастрофу 24 марта под Киевом
Вооруженные Силы Украины потеряли два летательных аппарата. 24 марта вертолет Ми-24П во время перелета к месту проведения техобслуживания потерпел катастрофу под Киевом, в районе Василькова. Один летчик погиб, два члена экипажа были ранены. Причины происшествия до сих пор не опубликованы в открытых источниках. 11 ноября в 40 км севернее Запорожья зацепил высоковольтную линию и разбился штурмовик Су-25. Погиб 23-летний ст. л-т Егор Большаков, выполнявший тренировочный полет на малой высоте. Гражданская авиация Украины, кроме отмеченного выше Ан-2, потеряла 3 воздушных судна. Погибли 8 человек. Все они стали жертвами одного происшествия. 11 ноября ночью погранслужбы Украины и Словакии зарегистрировали шум пролетающего вертолета. 13 ноября словацкие пограничники обнаружили в 35 км от границы обломки Ми-2 сукраинской регистрацией. Судя по всему, в сильном тумане он столкнулся с горой. На месте катастрофы обнаружили погибшего украинского пилота и тела семи пассажиров. Были найдены документы граждан Афганистана. Вывод напрашивался сам собой — трагедией завершилась очередная попытка перебросить в Европу мигрантов-нелегалов. Другое происшествие едва не унесло жизни двух человек. 26 апреля вблизи Киева разбился легкомоторный самолет Sky Ranger. Пилот и пассажир получили тяжелые травмы. Нелепый случай произошел в аэропорту Борисполь. Во время гонки двигателей Ан-26Б (борт EW-246TG) сорвался с колодок и столкнулся со стоящим напротив Як-40 (борт UR-MIG). Винт двигателя № 1 рубанул по носовой части фюзеляжа "Яка", оторвался и улетел. Оба самолета получили значительные повреждения. Ан-26Б ранее эксплуатировался белорусской авиакомпанией Genex и в 2009 г. был задержан в Борисполе из-за проблем с таможенным оформлением. По имеющейся в нашем распоряжении информации, самолет уже восстановлен, получил новую госрегистрацию UR-MNN и вскоре будет передан украинской авиакомпании "Меридиан". Як-40 пойдет на списание. В целом, подводя итоги нашего краткого обзора, необходимо отметить, что в прошлом году количество жертв авиационных происшествий оказалось существенно меньшим, чем в 2014г., когда в 51 авиакатастрофе погибли 1216 человек. Нельзя пройти мимо и того факта, что два самых кровавых инцидента произошли по относительно редко встречающимся причинам. Третье по количеству жертв происшествие вообще не было связано с гражданской авиацией — им стала катастрофа 50-летнего военно-транспортного "Геркулеса". Таким образом, службы, отвечающие за безопасность полетов на авиалиниях, могут считать 2015 г. успешным. Будем надеяться, что и в дальнейшем им, а значит и всем, кто летает, будет улыбаться удача.
60 лет назад, 11 февраля 1956 г., в Киеве с заводского аэродрома Святошин взлетел опытный Ан-8 — первый советский специализированный военно-транспортный самолет. Статью о том, как Ан-8 проходил испытания, читайте на стр. 29. На фото: один из последних серийных самолетов Ан-8 (сер. № 1И3430), выпущенный на авиазаводе в Ташкенте осенью 1961 г.
Приложение. Схемы Lockheed С-130 Hercules
Краткое техническое описание военно-транспортного самолета Lockheed С-130 Hercules
Самолет представляет собой цельнометаллический свободнонесущий высокоплан с прямым крылом, однокилевым хвостовым оперением и убираемым в полете шасси. Планер самолета изготовлен из алюминиевых и магниевых сплавов. Экипаж самолета состоит из 4-5 человек: 2 летчика, штурман, бортинженер и, при необходимости, оператор десантнотранспортного оборудования. Вариант C-130J может эксплуатироваться без инженера и штурмана. Фюзеляж полумонококовой конструкции. Конструктивно он разделен на носовую, среднюю и хвостовую части. В носовой части фюзеляжа располагается кабина экипажа, а за ней — бытовой отсек. Спереди закреплена антенна РЛС, закрытая радиопрозрачным обтекателем. Всю среднюю часть занимает грузовая кабина длиной 12,2 м. В зоне крыла грузовая кабина имеет прямоугольное поперечное сечение с размерами 3,05x2,7 м. В хвостовой части находится грузовой люк, закрываемый двумя створками — передней и задней. При открытии грузолюка задняя створка поднимается вверх, а передняя опускается вниз и является при этом погрузочно-разгрузочной рампой. Под полом кабины экипажа, который поднят относительно уровня грузового пола на 1,4 м, располагается ниша убранного положения передней опоры шасси. В бытовом отсеке находятся туалет, кухня и койки для отдыха экипажа, а также установлены блоки электрооборудования. В этом отсеке на его левом борту имеется дверь-трап размером 0,9 х 1,8 м для доступа в кабину, а сверху — аварийный люк. Еще две двери размером 0,92x1,84 м располагаются по обоим бортам средней части фюзеляжа непосредственно перед порогом грузолюка. Они предназначены для воздушного десантирования личного состава. Перед этими дверьми установлены дефлекторы, которые в полете прижаты к фюзеляжу, а при десантировании отклоняются вперед, защищая парашютистов от воздушного потока. Фюзеляж герметичный. Максимальное избы-точное давление в нем — 0,5 кгс/см². При загрузке самолета используются электролебедка и 2-4 ряда стальных роликов, закрепленных на грузовом полу кабины. Крыло состоит из центроплана прямоугольной формы в плане и двух трапециевидных консолей. Удлинение крыла — 10,05. Профиль консоли крыла у корня — NACA 64А613, у законцовки — NACA 64А412. Конструкция крыла выполнена двухлонжеронной, кессонного типа. Кессон крыла является топливным баком. Верхние и нижние панели кессона — монолитные, фрезерованные. Наибольшая из монолитных панелей достигает длины 14,6 м. Вдоль всей задней кромки крыла расположены элероны, оснащенные триммерами, и двухсекционные закрылки Фаулера, общей площадью 31,77м². Хвостовое оперение состоит из стабилизатора с рулем высоты и киля с рулем направления. Киль имеет трехлонжеронную конструкцию с работающей обшивкой, стабилизатор — двухлонжеронную. Площадь киля — 20,93 м²; руля направления — 6,98 м²; стабилизатора — 35,43 м²; руля высоты — 14,42 м². Руль направления и обе половины руля высоты оснащены триммерами. Шасси — пятистоечное, состоит из передней двухколесной стойки и двух пар (передней и задней) одноколесных основных стоек. Все стойки — телескопические с воздушно-масляными амортизаторами. Передняя опора — управляемая, ее колеса разворачиваются в диапазоне ±60'. Эта опора убирается против полета, а основные опоры — вертикально вверх посредством винтовых домкратов с . гидроприводом. Передние колеса размером 1000x330 мм, основные — 1420x510 мм. Колея шасси — 4,35 м, база — 9,77 м. При необходимости возможна эксплуатация с комбинированным колесно-лыжным шасси. При этом самолет оснащается тремя лыжами: передней размером 2,9x1,7 м и двумя основными размером 5,9x1,7 м. Силовая установка самолета включает четыре турбовинтовых двигателя с реверсивными воздушными винтами изменяемого шага. В основном используются двигатели Allison Т56А различных модификаций. Двигатель выполнен по одновальной схеме состоит из осевого 14-ступенчатого компрессора, камеры сгорания с 6-ю жаровыми трубами и 4-ступенчатой турбины. Длина двигателя — 3,7 м; диаметр — 0,69 м, сухая масса — 795-880 кг. Запуск двигателей — воздушный от аэродромного источника или ВСУ. На С-130А установлены двигатели T56A-9D взлетной мощностью по 3750 э.л.с., оснащенные трехлопастными винтами Curtiss Electric С63 диаметром 4,5 м, затем — четырехлопастными винтами Aeroprodaks Т41 диаметром 4,12 м. На С-130В/Е используется двигатель 2-й серии — Т56А-7А мощностью 4050 э.л.с. На С-130Н стоят Т56А-15 (3-я серия) мощностью по 4508 э.л.с., и четырехлопастные винты Hamilton Standard 54Н60 диаметром 4,11 м. На гражданских вариантах самолета используются "демилитаризированные" версии двигателей 2-й и 3-й серии — 501-D22 и 501-D2 2А. Самолеты C-130J оснащены ТВД Rolls-Royce АЕ 2100D3 мощностью по 4637 э.л.с. и шестилопастными винтами Dowty R391 диаметром 4,1 м. Двигатель — двухвальный, включает 14-ступенчатый осевой компрессор, 2-ступенчатую турбину высокого давления и 2-ступенчатую турбину низкого давления (привод воздушного винта). Сухая масса двигателя — 783 кг; длина — 3,0 м; диаметр — 0,73 м. Масса винта — 314,8 кг. Лопасти винта — композитные. На двигателях установлены генераторы переменного тока мощностью по 40 кВА и гидронасосы, питающие самолетные системы. Еще один электрогенератор на 20 кВА, воздушный компрессор и гидронасос работают от ВСУ, которая находится в левом обтекателе шасси. Топливо размещается в шести крыльевых баках-отсеках общей емкостью 19116 л (26636 л — для вариантов C-130H/J). Заправка топливом — централизованная, скорость заправки — 2120 л/мин. Заправочный узел находится в правом обтекателе шасси. Возможна заправка баков самотеком — через горловины, расположенные сверху на крыле. На подкрыльевых пилонах возможна подвеска двух дополнительных топливных баков емкостью по 1700 л (5150 л — для C-130H/J). Для сокращения взлетной дистанции на самолет устанавливаются восемь (по четыре с каждого борта) твердотопливных стартовых ускорителей Aerojet 15KS- 1000 JATO, каждый из которых в течение 15 с создает тягу 450 кг. Они крепятся к дефлекторам дверей для парашютистов. Снаряженная масса одного ускорителя - 65 кг. Система управления самолетом — бустерная, проводки управления — жесткие. При отказе бустеров управление осуществляется триммерами, а на малых скоростях — в ручном (безбустерном) режиме. Триммеры работают от электроприводов. Самолет оснащен системами автоматического и директорного управления. Гидравлическая система состоит из трех независимых систем (основной, вспомогательной и аварийной) с рабочим давлением 210 кг/см². Основная гидросистема обеспечивает работу бустеров рулевых поверхностей и закрылков. Насосы этой системы работают от двигателей №1 и №3. От вспомогательной гидросистемы производится уборка и выпуск шасси, управление поворотом передней опоры и тормозами колес, а также работают створки грузового люка и ниш шасси. Система питается от двух гидронасосов на двигателях №2 и №4. В случае выхода из строя основной и вспомогательной систем выпуск шасси и закрылков, управление тормозами колес и рампой осуществляется аварийной гидросистемой. Давление в этой системе создается гидронасосом с приводом от воздушной турбины. Противообледенительная система самолета включает воздушнотепловую и электротепловую ПОС. Обтекатель антенны РЛС, носки крыла, киля и стабилизатора, воздухозаборники двигателей обогреваются горячим воздухом, отбираемом от последней ступени компрессоров двигателей. Передние стекла кабины экипажа и воздушные винты оборудованы электрообогревом. Пилотажно-навигационное, радиотехническое и специальное оборудование. В состав оборудования самолета С-130Н входят: радиолокатор Sperry AN/APN-59; радиостанции AN/ ARC-34, AN/ARC-49 и AN/APX-25; радиолокационный ответчик 621А-6А; радиовысотомер AN/ALN-101; радиокомпас DF-206; глиссадный радиоприемник AN/ARN-18; маркерный радиоприемник AN/ARN-12; аварийные радиопередатчики CR-3 и AN/ARA-26; самолетное переговорное устройство AN/ AIC-18; система громкой связи с грузовой кабиной AN/AIC-13; инерциальная навигационная система LTN-72; система воздушных сигналов ADS-86; радиотехнические навигационные системы AN/APN-70 LORAN и СМА-711 Omega, система автоматического управления AP-105V и система директорного управления FD-109. Самолет C-130J оснащен цифровым оборудованием, которое включает: РЛС AN/APN-241; спутниковую навигационную систему GPS; бесплатформенную инерциальную навигационную систему 764G; систему предупреждения столкновений в воздухе E-TCAS; систему обмена информацией между самолетами для полетов строем AN/APN-243; систему автоматической посадки; четыре многофункциональных жидкокристаллических дисплея для управления самолетом, навигации и контроля бортовых систем; дисплей для вывода радиолокационной обстановки с картой местности; два индикатора на фоне лобового стекла; бортовой комплекс мониторинга роботы систем самолета и подсказок экипажу; систему предупреждения о радиолокационном облучении AN/ALR- 56М; электронно-оптическую систему предупреждения о пуске ракет AN/AAR- 47; системы постановки помех AN/ALE- 47, AN/ALQ-157; AN/AAQ-24(V) NEMESIS и систему радиоразведки AN/ALR-69.Основные летно-технические характеристики вариантов самолета С-130
| С-130А | С-130В | С-130Е | С-130Н | С-130Н-30 | C-130J | C-130J-30 | L-100 | L-100-20 | L-100-30 | LC-130R | МС-130Н | |
| Длина, м | 29,8 | 34,37 | 29,8 | 34,37 | 29,8 | 32,34 | 34,37 | 29,8 | 30,4(33,4*) | |||
| Размах, м | 40,38 | |||||||||||
| Высота на стоянке, м | 11,66 | |||||||||||
| Площадь крыла, м² | 162,3 | |||||||||||
| Двигатели: * | ||||||||||||
| - тип | Т56А-9 | Т56А-7 | Т56А-15 | AE2100D3 | AE2100D3 | 501-D22 | 501-D22А | Т56А-15 | ||||
| - мощность, э.л.с. | 4x4050 | 4x4508 | 4x4637 | 4x4637 | 4x4050 | 4х4508 | 4x4508 | |||||
| Масса, т | ||||||||||||
| - пустого снаряженного | 28,45 | 31,6 | 33,37 | 34,39 | 36,15 | 34,27 | 36,0 | 31,72 | 36,61 | 32,86 | 35,56 | 39,2 |
| - макс, взлет. ( LC-130R на колесах) | 56,35 | 61,1 | 70,15 | 70,3 | 70,3 | 70,3/79,4** | 70,3/79,4** | 70,67 | 70,67 | 70,67 | 70,3 | 70,3 |
| - максимальная груза | 15.8 | 15,7 | 18,14 | 18,14 | 17,68 | 18,14 | 17,26 | 21,77 | 21,82 | 23,83 | 11,9*** | 14,26 |
| - груза в перегруз, варианте | 17,87 | 17,87 | 20,4 | 20,4 | н.д. | 21,8 | 20,0 | - | - | - | ||
| Скорость, км/ч | ||||||||||||
| - максимальная | 620 | 671 | 620 | н.д. | н.д. | |||||||
| - крейсерская | 520 | 643 | 520 | н.д. | н.д. | |||||||
| Крейсерская высота полета, м | 6500 | 5200 | 6500 | 8600 | 5200 | 6500 | 6500 | н.д. | ||||
| Практическая дальность, км | 5,5 ч патрул.радиусе 2780 км | |||||||||||
| - с макс, грузом без ПТБ | 3300 | 3800 | 4250 | 4350 | 3700 | 5250 | 4780 | 3706 | 3550 | 2760 | 3390*** | |
| - перегоночная без ПТБ | 5360 | н.д. | 7300 | 7300 | н.д. | 7000 | 6500 | 6650 | 7100 | 7050 | 7590*** | |
| - перегоночная с ПТБ | 6300 | 7300 | 8700 | 9450 | 8470 | н.д. | н.д. | 8600 | - | - | - | |
| Взлет, диет. (MCA, 1-1=0), м**** | 1150 | 1150 | 1635 | 1573 | 1160 | 1600 | 1600 | 2120 | 1820 | 1820 | 820*** | н.д. |
| Посад, диет, (MCA, Н-0), м***** | 780 | 1182 | 1540 | 1115 | 1115 | н.д. | н.д. | 1560 | 1405 | 1470 | 905*** | н.д. |

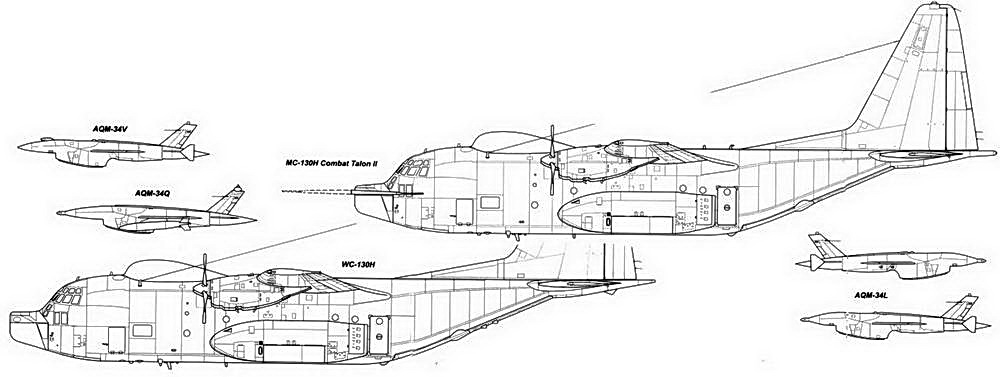

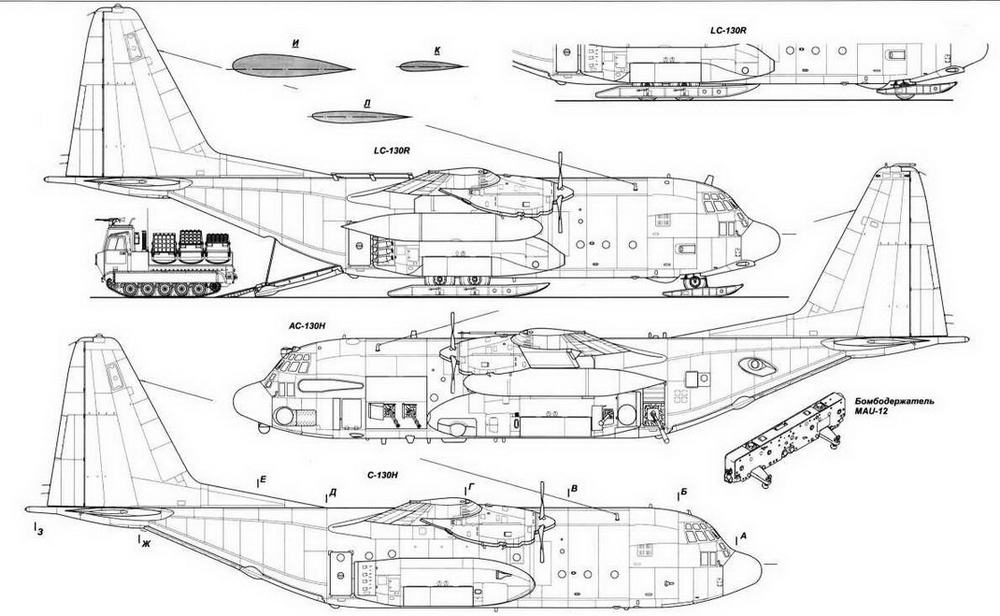

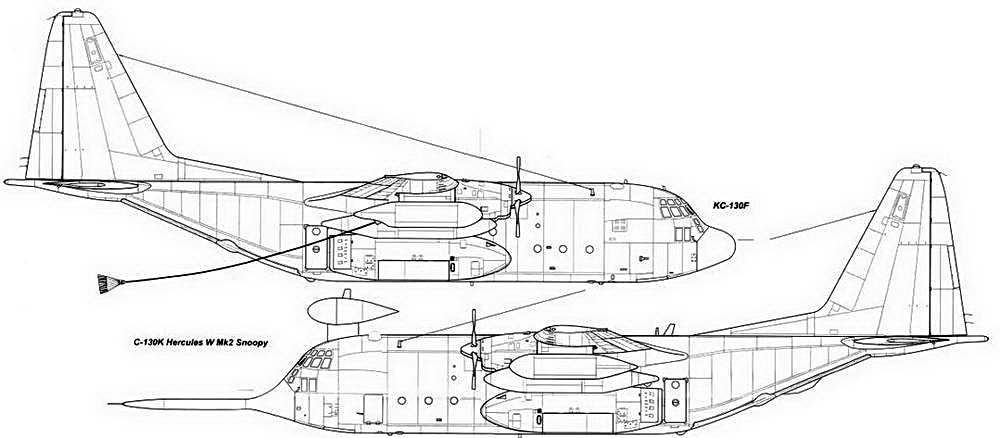

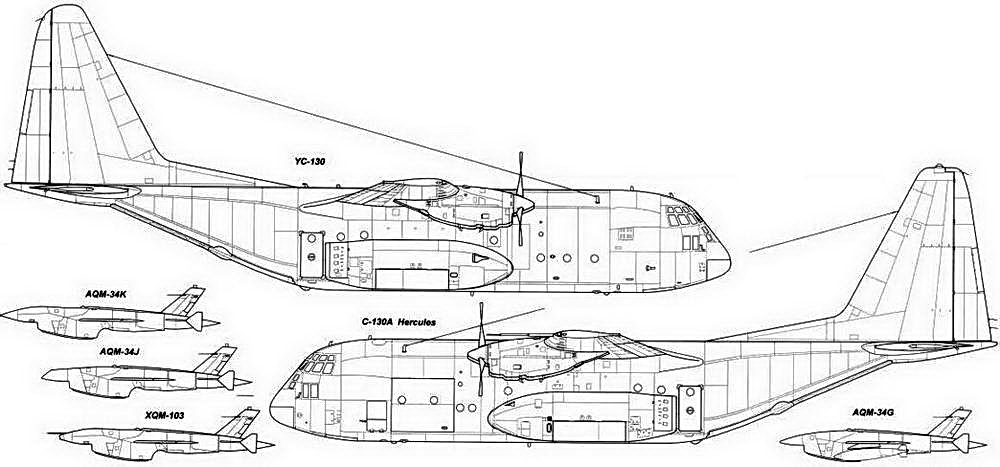

Чертежи самолета Lockheed С-130 Hercules
На вкладке: чертежи самолета Lockheed С-130 Hercules
Последние комментарии
1 час 43 минут назад
1 час 46 минут назад
2 дней 8 часов назад
2 дней 12 часов назад
2 дней 14 часов назад
2 дней 15 часов назад
