История создания

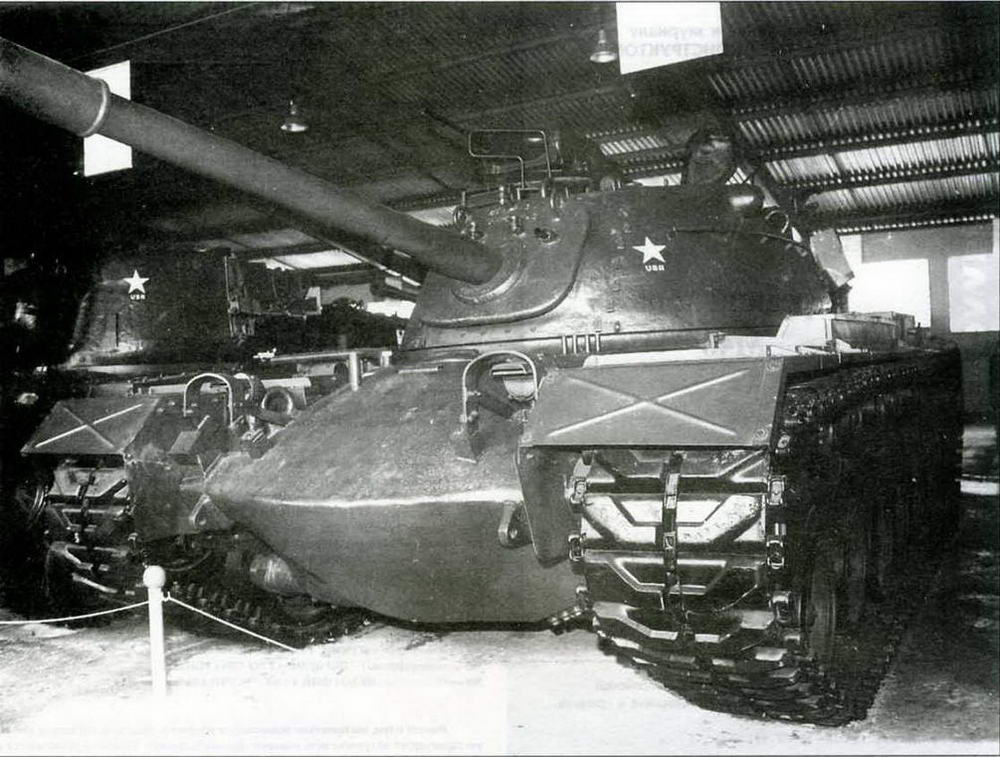

Трофей вьетнамской войны— средний танк М48А3 в Военно-историческом музее бронетанкового вооружения и техники в Кубинке

В октябре 1950 года специалисты Детройтского арсенала начали разработку среднего танка, призванного прийти на смену М47. Проект базировался на конструкции тяжелой опытной машины Т43. Его особенностью стал абсолютно новый цельнолитой корпус обтекаемой лодкообразной формы, в поперечном сечении близкий к овалу. Считалась, что такая форма корпуса при равной толщине брони обеспечит лучшую баллистическую и противоминную защиту, нежели традиционные конструкции. Инженерам из Детройта впору было присваивать звание «ударников капиталистического труда» — проект среднего танка они закончили к декабрю 1950 года, через два месяца после начала работы. Военные, изучив чертежи, приняли решение заказать фирме «Крайслер Корпорэйшн» шесть экспериментальных, так называемых «пилотных» танков Т48. Все опытные машины предназначались корпусу морской пехоты США. На изготовление танка ушло гораздо больше времени, чем на создание проекта. Первый прототип вышел с завода «Крайслер» почти через год, однако такой срок для полномасштабной разработки и изготовления нового образца боевой машины считается совсем небольшим.

Т48 продолжил эволюционную линию американского танкостроения, являясь дальнейшим развитием конструкций танков М46 и М47 («Бронеколлекция», № 5, 2003). Машина была спроектирована по классической схеме: отделение управления располагалось в передней части корпуса, боевое — в средней, моторнотрансмиссионное — в корме. Последнее отделялось от остальных противопожарной перегородкой. Силовая установка — четырехтактный 12-цилиндровый карбюраторный двигатель «Теледайн Континентал» AV-1970-5B, а также трансмиссия «Аллисон» CD-850 достались новому среднему танку от предшественников и существенных изменений не имели. Сдвоенные опорные катки также перешли к Т48 от М46 и М47. А вот литой лодкообразный корпус машины с местными уширениями под башню представляли собой абсолютно новую конструкцию. Диаметр башенного погона в свету был аналогичен таковому у тяжелого танка Т43, что позволяло в перспективе оснастить танк башней с более мощным вооружением.

Основное вооружение Т48 — 90-мм пушка Т39, вспомогательное — спаренный пулемет калибра 7,62 мм, установленный в маске слева от орудия, и 12,7-мм зенитный пулемет с дистанционным управлением, смонтированный на командирской башенке. Ствол орудия имел легкосъемный лейнер. Орудие оснащалось эжектором для удаления пороховых газов и дульным тормозом. Количество снарядов в боеукладке уменьшилось с 71 (у М47) до 60 (на Т48), однако выстрелы удалось расположить более удобно для заряжающего. Боекомплект размещался в выступающих бортовых нишах корпуса и в башне, вдоль левого борта. Разворот башни и наведение пушки в вертикальной плоскости осуществлялись гидроприводами, однако была предусмотрена и резервная ручная система наведения оружия.

Число членов экипажа, по сравнению с М47, уменьшилось до четырех, исключили стрелка-радиста; в отделении управления танка М48 размещался один человек — механик-водитель. Перед люком механика-водителя монтировались три перископа, автоматически убиравшиеся заподлицо с крышей корпуса при открывании люка, крышка которого сдвигалась вперед- вправо. В башне находились рабочие места командира, наводчика (справа от орудия) и заряжающего (слева). Через люк командирской башенки проникали на свои места первые двое, у заряжающего был отдельный люк. Полусферической формы башня с вращающимся попиком имела большой внутренний объем. В ее кормовой нише находились радиостанция и фильтро-вентиляционная установка.

Дальность до цели наводчик определял с помощью стереоскопического дальномера М13А (максимальная дальность измерения 4400 м), вызывавшего массу нареканий со стороны танкистов, служивших на М47, поскольку пару «наводчик-дальномер» требовалось подбирать по характеристикам прибора и органов зрения человека. Все же стоит отметить, что оптический дальномер, установленный американцами на М47, был первым в мире, так что определенные сложности, связанные с использованием прибора, вполне объяснимы. Четыре наблюдательных прибора командирской башенки обеспечивали командиру круговой обзор. Ходовая часть, по сравнению с М47, принципиальных изменений не
