получаем схему согласованного дифференциального фильтра, приведенную на рис. 6.

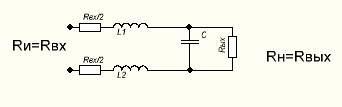

Рисунок 6. Дифференциальный фильтр

На рис. 6 номиналы элементов связаны с рис. 4 следующими соотношениями: L1=L2=L/2, номинал конденсатора не изменился.

Аналогично по схеме рис.6 можно преобразовывать в дифференциальные и более сложные фильтры. При этом нужно соблюдать следующие правила:

1.      расчет элементов обычного фильтра производить исходя из условия: Rвх=Rи, Rвых=Rн;

2.      элементы, включенные в фильтре параллельно, имеют те же номиналы, которые были получены при расчете обычного фильтра;

3.      элементы, включенные в фильтре последовательно, нужно пересчитать. Номинал индуктивностей нужно уменьшить в 2 раза, а номинал конденсаторов увеличить в 2 раза по отношению к рассчитанным для обычного фильтра.

Практическая реализация дифференциальных фильтров, рассчитанных по первому и второму способу показала, что их параметры и характеристики, с достаточной для практического применения точностью, соответствуют расчетным. Поэтому оба предложенные варианта преобразования обычных фильтров в дифференциальные могут применяться при решении практических задач.

Литература

1. Босый Н.Д. Электрические фильтры. – УССР:  ГИТЛ, 1957 – 516 с.

2. Белецкий А.Ф. Основы теории линейных электрических цепей. – М.: Связь, 1967 – 206 с.

3. Альбац М.Е. Справочник по расчету фильтров и линий задержки. – М.: ГТИ, 1963 – 200 с.

4. Ханзел Г. Справочник по расчету фильтров/ Пер. с англ.; Под ред. А.Е. Знаменского. – М.: Советское радио, 1974 – 288 с.

5. Зааль Р. Справочник по расчету фильтров/ Пер. с нем.; Под ред. Н.Н. Слепова. – М.: Радио и связь, 1983 – 751 с.

--">
